智能手機TP原理與OCA原理

每一(yī / yì ／yí)類觸摸屏都有其各自的優缺點，要(yào / yāo)了(le／liǎo)解哪種觸摸屏适用于哪種場合，關鍵就在于要(yào / yāo)懂得每一(yī / yì ／yí)類觸摸屏技術的工作原理和(hé / huò)特點。

01 觸摸屏的分類

按照觸摸屏的工作原理和(hé / huò)傳輸信息的介質，可以把觸摸屏分爲(wéi / wèi)四類：

1.電阻技術觸摸屏：定位準确，透光率和(hé / huò)清晰度稍差。

2.電容技術觸摸屏：設計構思合理，精确度高，壽命較長，但其價格頗高，反光相對嚴重些。

3.紅外線技術觸摸屏：價格低廉，但其外框易碎，容易産生光幹擾，曲面情況下失真。

4.表面聲波觸摸屏：解決了(le／liǎo)以往觸摸屏的各種缺陷，清晰不容易被損壞，适于各種場合，缺點是屏幕表面如果有水滴和(hé / huò)塵土會使觸摸屏變的遲鈍，甚至不工作。

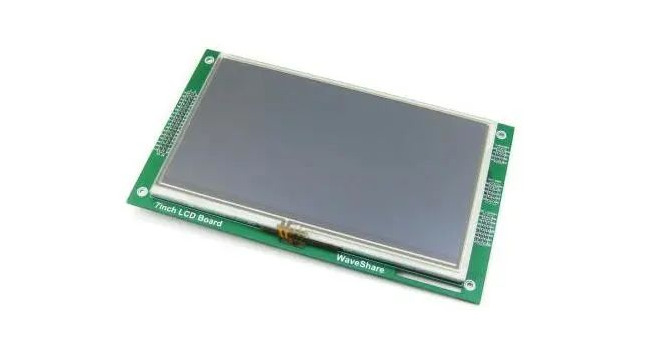

02 電阻技術觸摸屏

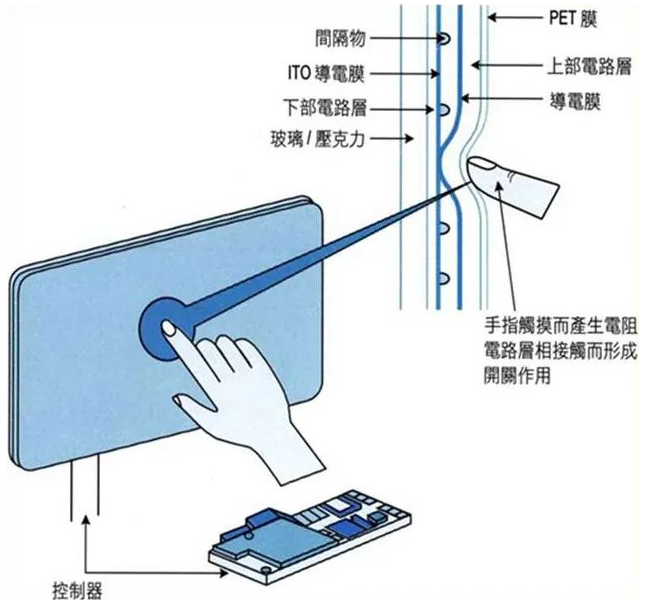

工作原理：電阻式觸屏是一(yī / yì ／yí)種軟屏，主要(yào / yāo)原理是利用壓力傳感器檢測屏幕各處的壓力，以此來輸入信息。

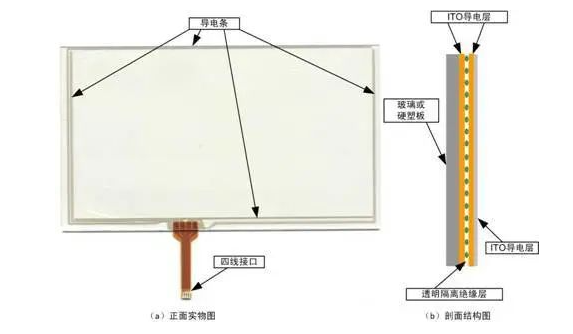

電阻觸摸屏的主要(yào / yāo)部分是一(yī / yì ／yí)塊與顯示器表面非常配合的電阻薄膜屏，這是一(yī / yì ／yí)種多層的複合薄膜，它以一(yī / yì ／yí)層玻璃或硬塑料平闆作爲(wéi / wèi)基層，表面塗有一(yī / yì ／yí)層透明氧化金屬 （ITO氧化铟，透明的導電電阻） 導電層，上面在蓋有一(yī / yì ／yí)層外表面硬化處理、光滑防擦的塑料層 、它的内表面也塗有一(yī / yì ／yí)層ITO塗層 、在他們之間有許多細小的（小于1/1000英寸）的透明隔離點把兩層導電層隔開絕緣 。當手指觸摸屏幕時，兩層導電層在觸摸點位置就有了(le／liǎo)接觸，控制器偵測到這一(yī / yì ／yí)接觸并計算出（X，Y ）的位置，再根據模拟鼠标的方式運作。

電阻觸摸屏一(yī / yì ／yí)般分爲(wéi / wèi)四線電阻屏和(hé / huò)五線電阻屏。

四線電阻屏特點：

高解析度，高速傳輸反應。

表面硬度處理，減少擦傷、刮傷及防化學處理。

具有光面及霧面處理。

一(yī / yì ／yí)次校正，穩定性高，永不漂移。

四線電阻模拟量技術的兩層透明金屬層工作時每層均增加5V恒定電壓：一(yī / yì ／yí)個豎直方向， 一(yī / yì ／yí)個水平方向。總共需四根電纜。

五線電阻屏特點：

解析度高，高速傳輸反應。

表面硬度，減少擦傷、刮傷及防化學處理。

同點接觸3000萬次尚可使用。

導電玻璃爲(wéi / wèi)基材的介質。

一(yī / yì ／yí)次校正，穩定性高，永不漂移。

五線電阻模拟量技術把兩個方向的電壓通過電阻網絡加在靠裏的那層金屬層上 ，靠既檢測電壓又檢測電流的的方法測得觸摸點的位置，而外層ITO僅當作導體層，共需五根電纜。

電阻技術觸摸屏的特性：

1.價格比較低廉，能在較爲(wéi / wèi)惡劣的環境下工作，并且利于大規模生産，因此成爲(wéi / wèi)發展最早、用途最爲(wéi / wèi)廣泛的觸摸屏。

2.電阻式觸摸屏較大的缺點是不能實現多點同時觸摸，這也限制了(le／liǎo)它在高端智能手機和(hé / huò)遊戲機中的應用。

03 電容技術觸摸屏

電容式觸屏是一(yī / yì ／yí)種硬屏，主要(yào / yāo)原理是通過手指和(hé / huò)智能終端之間形成電容器，感應出電流。電容式觸摸屏分爲(wéi / wèi)表面電容式觸摸屏(Surface Capacitive Touch)和(hé / huò)投射式電容觸摸屏(Projected Capacitive Touch)。

1、表面電容式觸摸屏

工作原理：當用戶觸摸屏幕時，由于人體電場的原因，手指與導體層間形成一(yī / yì ／yí)個耦合電容，四邊電極發出的電流會流向觸點，而電流強弱與手指到電極的距離成正比，位于觸摸屏幕後的處理器便會根據電流的比例及強弱，準确算出觸摸點的位置。

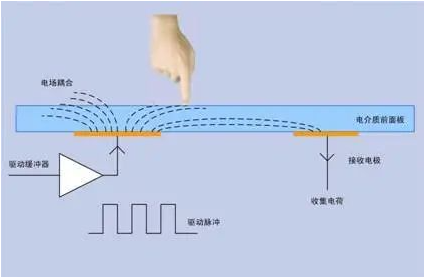

2、投射式電容觸摸屏

工作原理：觸摸屏采用多層ITO層，形成矩陣式分布，以X軸、Y軸交叉分布做爲(wéi / wèi)電容矩陣，當手指觸碰屏幕時，可通過X、Y軸的掃描，檢測到觸碰位置電容的變化，進而計算出手指之所在。基于此種架構，投射電容可以做到多點觸控操作。

表面式與投射式電容屏的區别：

1）表面式電容屏：技術成熟，不能識别多點，價格高，有戰略聯盟，能做各種尺寸屏。

2）投射式電容屏：技術不成熟，能識别多點，适合做中小尺寸屏。

電容技術觸摸屏的特性：

輕觸就能感應，使用方便 ，而且手指與觸控屏的接觸幾乎沒有磨損，性能穩定，經機械測試使用壽命長。

對大多數的環境污染物有抗力。

人體成爲(wéi / wèi)線路的一(yī / yì ／yí)部分，因而漂移現象比較嚴重。

帶手套不起作用。

需經常校準。

不适用于金屬機櫃。

當外界有電感和(hé / huò)磁感的時候，會使觸摸屏失靈。

04 紅外線式觸摸屏

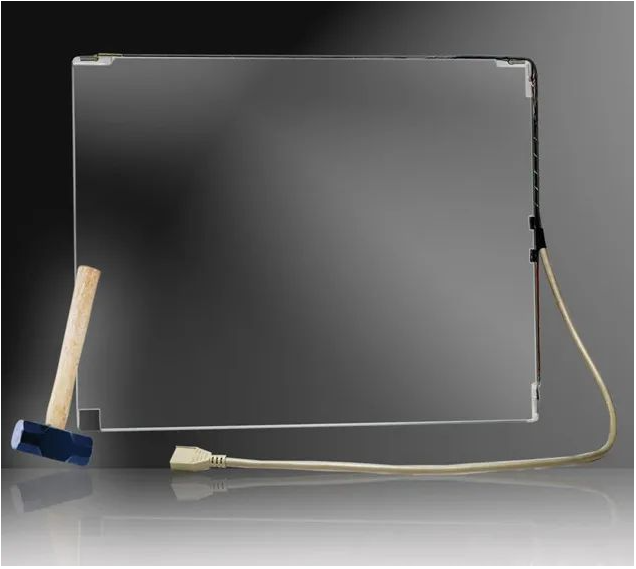

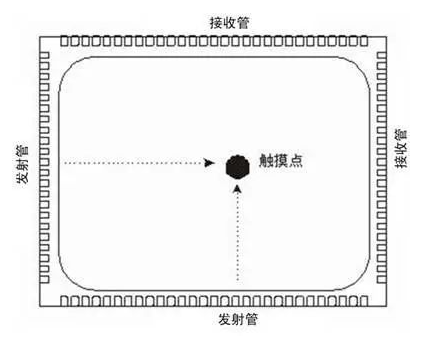

工作原理：紅外觸摸屏是利用X、Y方向上密布的紅外線矩陣來檢測并定位用戶的觸摸。如圖4所示，紅外觸摸屏在顯示器的前面安裝一(yī / yì ／yí)個電路闆外框，電路闆在屏幕四邊排布紅外發射管和(hé / huò)紅外接收管，一(yī / yì ／yí)一(yī / yì ／yí)對應形成橫豎交叉的紅外線矩陣。用戶在觸摸屏幕時，手指就會擋住經過該位置的橫豎兩條紅外線，因而可以判斷出觸摸點在屏幕的位置。任何觸摸物體都可改變觸點上的紅外線而實現觸摸屏操作。

紅外線式觸摸屏的特性：

1. 高度穩定性，不會因時間、環境的變化産生飄移。

2. 高度的适應性，不受電流、電壓和(hé / huò)靜電幹擾，适宜某些惡劣的環境條件（防爆，防塵）。

3. 高透光性無中間介質，最高可達标100%。

4. 使用壽命長，高度耐久，不怕刮傷，觸控壽命長。

5. 使用特性好，觸摸無須力度，對觸摸體無特殊要(yào / yāo)求。

6. 會受到強紅外線幹擾，如遙控器、高溫物體、陽光或白熾燈等紅外源照射紅外接收管。

7. 會受到強電磁幹擾，如變壓器等 。

05 表面聲波技術觸摸屏

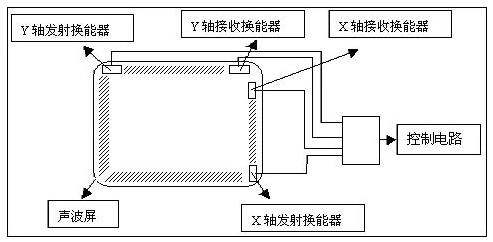

工作原理：表面聲波技術是利用聲波在物體的表面進行傳輸，當有物體觸摸到表面時，阻礙聲波的傳輸，換能器偵測到這個變化，反映給計算機，進而進行鼠标的模拟。

表面聲波技術觸摸屏的特性：

清晰度較高，透光率好。

高度耐久，抗刮傷性良好。

一(yī / yì ／yí)次校正不漂移。

反應靈敏。

适合于辦公室、機關單位及環境比較清潔的場所。

表面聲波屏需要(yào / yāo)經常維護，因爲(wéi / wèi)灰塵， 油污甚至飲料的液體沾污在屏的表面，都會阻塞觸摸屏表面的導波槽，使波不能正常發射，或使波形改變而控制器無法正常識别， 從而影響觸摸屏的正常使用，用戶需嚴格注意環境衛生。必須經常擦抹屏的表面以保持屏面的光潔，并定期作一(yī / yì ／yí)次全面徹底擦除。

06 前沿技術

In cell：是指觸摸屏面闆功能嵌入到液晶像素中的方法。即在顯示屏内部嵌入觸摸屏傳感器功能。這樣使屏幕變得輕薄。

On cell：是指将觸摸屏嵌入到顯示屏的彩色濾光片基闆和(hé / huò)偏光片之間的方法，即在液晶面闆上配置觸控傳感器。

OGS(One Glass Solution)：一(yī / yì ／yí)塊玻璃的解決方案。觸摸屏和(hé / huò)保護玻璃集成在一(yī / yì ／yí)起，在保護玻璃内側鍍上ITO導電層。優點是使得TP更薄，成本更低，透光性更好。

OCA原理

01 OCA簡介

OCA（Optical Clear Adhesive），是一(yī / yì ／yí)層無基材光學透明的特種雙面膠，屬于壓敏膠的一(yī / yì ／yí)類，該膠體材料的主要(yào / yāo)成分是以Acrylic(壓克力)爲(wéi / wèi)主。主要(yào / yāo)用途是用于LCM、Cover、Touch Panel貼合。具有無色透明、光透過率在90%以上、膠結強度良好，可在室溫或中溫下固化，且有固化收縮小等特點。

02 OCA性能

1、高的粘接和(hé / huò)剝離強度，适用于将許多透明薄膜基材粘接到玻璃上，耐高溫、高濕度和(hé / huò)耐UV光。可在室溫或中溫下固化且固化收縮率小

2、受控制的厚度，提供均勻的間距

3、耐久性佳，不變黃，無分層或降解

4、透光率>92-99%

5、折射率1.48

6、霧度0.1%，低酸性

7、粘接光滑或紋理表面，膠粘力強

03 OCA存放條件

1、環境：最好直接保存在無塵室，每卷材料用膜包覆

2、溫度：溫度：22±4

3、濕度：40%-60%

4、放置：豎立放置或懸挂放置，避免OCA受到重壓造成壓痕不良

04 OCA全貼合技術

全貼合技術是目前高端智能手機與平闆電腦面闆貼合的主流發展趨勢。

将面闆與觸摸屏以無縫隙的方式完全粘貼在一(yī / yì ／yí)起，可以提供更好的熒幕反射的影像顯示效果。杜絕屏幕灰塵，水汽屏幕隔絕灰塵和(hé / huò)水汽，普通貼合方式的空氣層容易受環境的粉塵和(hé / huò)水汽污染，影響機器使用，而全貼合OCA光學膠填充了(le／liǎo)空隙，顯示面闆與觸摸屏緊密貼合，粉塵和(hé / huò)水汽無處可入，保持了(le／liǎo)屏幕的潔淨度。

技術解析

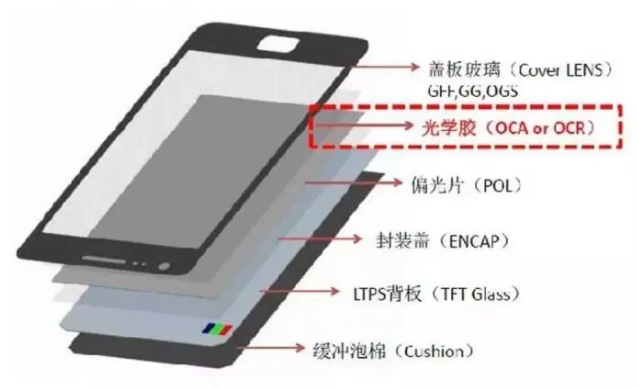

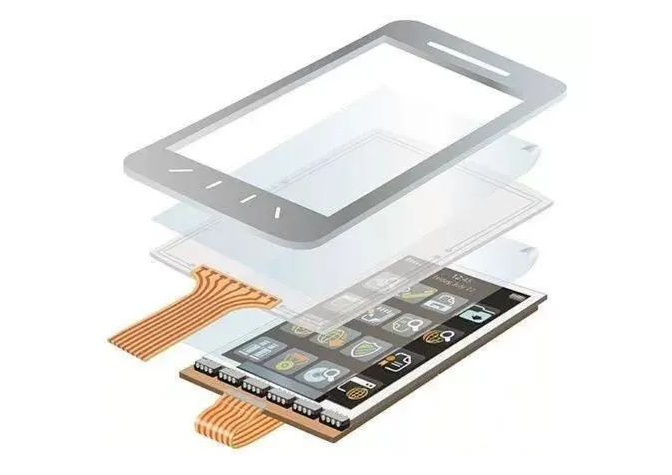

手機屏幕由3部分組成：保護玻璃、觸摸屏和(hé / huò)顯示屏。

貼合的方式可以分爲(wéi / wèi)全貼合和(hé / huò)框貼兩種。

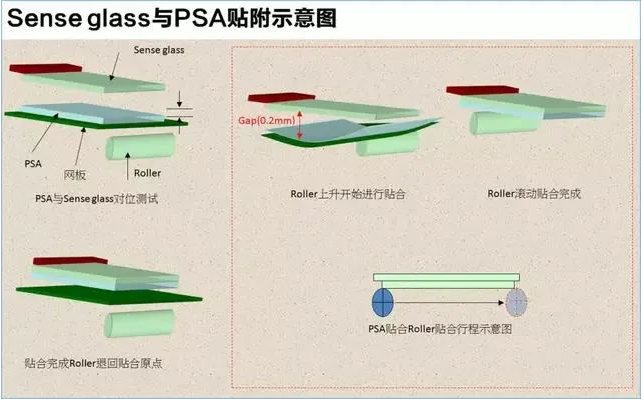

OCA工藝需要(yào / yāo)二次貼合，分别是Sense glass與PSA貼附和(hé / huò)Sense glass與Cover glass貼附。

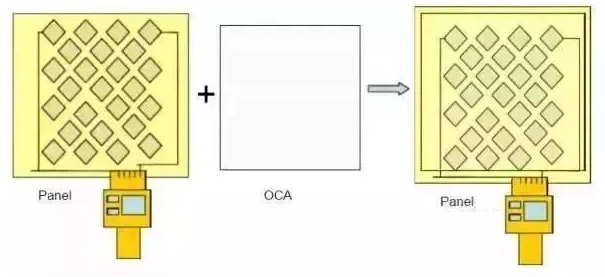

第一(yī / yì ／yí)步将OCA膜貼在sensor上，俗稱軟貼硬。

人工放置sensor到設備台面上，人工撕除OCA上層的隔離紙（可用一(yī / yì ／yí)小段膠帶粘下來，較方便），設備自動對位後完成貼附。

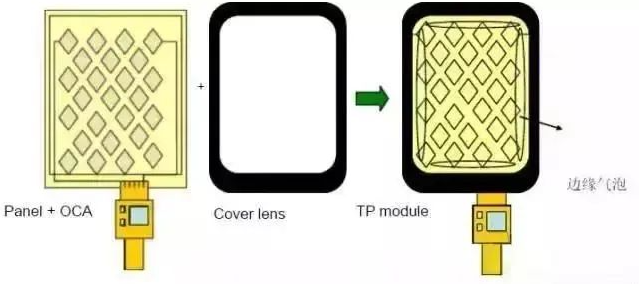

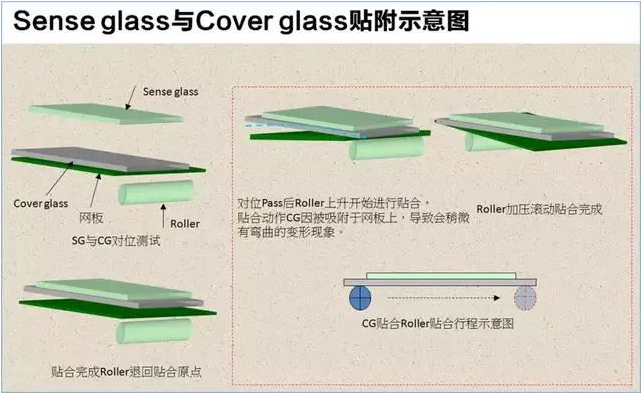

第二步将貼過OCA膜的sensor與蓋闆玻璃貼合在一(yī / yì ／yí)起，俗稱硬貼硬。

人工将蓋闆玻璃和(hé / huò)貼過OCA的sensor玻璃放到設備相應的台面上，CCD自動對位完成後，在真空腔内進行加壓貼合。

05 OCA工藝缺點

1、OCA膠膜表面帶有粘性，剝離離型膜時表面容易留痕，貼合時易産生氣泡。易吸附塵埃和(hé / huò)雜質造成二次污染。

2、OCA膠膜與FILM貼合的過程中，手工貼壓力不均易褶皺産生氣泡，對于G+G貼合用垂壓式組合機，而且加熱加壓下的空氣難排除，這樣非常容易産生氣泡，而且脫泡機的作用也不大。

3、OCA流動性能差，對Sensor貼合或coverglass貼合時，難以對ITO線路的溝壑填補或油墨的填補。

4、OCA的粘接性能不強，貼合好的産品，存在反彈的風險。

5、OCA對于大尺寸的貼合不利于進行，生産效率低，人工成本高。OCA貼合G+G時對于中等尺寸（10寸左右）較難進行，對于大尺寸貼合時（如15.6寸48寸72寸）很難進行，随着尺寸的增大難度更加艱難。生産效率低，良品率也較低。

6、OCA貼合好後不能有效的增加屏幕的強度和(hé / huò)防爆的能力。特别是對于OGS需防爆膜貼合。貼合後屏幕防爆效果不佳，不耐摔，屏幕易損壞。
