液晶模組（LCM）的制造流程和(hé / huò)目的原理介紹

什麽是LCM?

LCM（LCD Module）即LCD顯示模組、液晶模塊，是指将液晶顯示器件,連接件，控制與驅動等外圍電路，PCB電路闆，背光源,結構件等裝配在一(yī / yì ／yí)起的組件。

液晶模組（LCM）制造過程常用名詞

TFT-----Thin Film Transistor：薄膜電晶體

CF-------Color Filter：彩色濾光片

LCD-----Liquid Crystal Display：液晶顯示屏

TAB-----Tape Automatic Bonding：帶載封裝IC

PCB-----Printed Circuit Board：印刷電路闆

ACF-----Anisotropic ConductiveFilm：異方性導電膜

B/L------Back Light：背光模組

Assy---Assembly ：組裝

B/Z------Bazel ：鐵框

Bonding：壓合

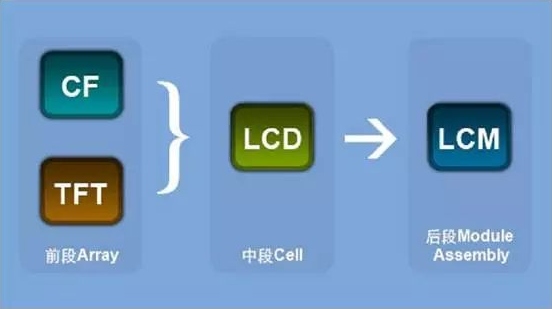

TFT-LCD制造的“前、中、後”三段

如上圖，後段Module制程主要(yào / yāo)是液晶基闆的驅動IC壓合與印刷電路闆的整合，這一(yī / yì ／yí)部分可以将從主控電路接受到的顯示信号傳輸到驅動IC上，驅動液晶分子轉動，顯示圖像。此外，背光部分在此環節會與液晶基闆整合，完整的液晶面闆就完成了(le／liǎo)。

前段Array：

1、薄膜 2、黃光 3、蝕刻 4、剝膜

中段Cell：

5、配向膜印刷 6、密封劑塗飾 7、噴灑間隔物 8、注入液晶 9、密封組合 10、偏光片貼附

後段Module Assembly：

11、COG制程 12、軟性線路闆壓合 13、印刷線路闆壓合 14、背光模組組裝 15、老化測試

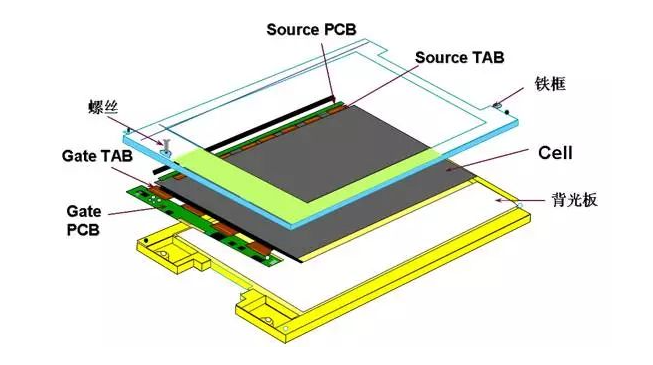

液晶模組（LCM）的主要(yào / yāo)結構圖

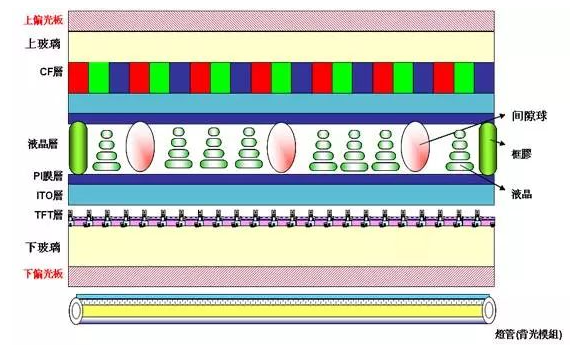

液晶模組（LCM）結構（剖面圖）

液晶模組（LCM）構成主要(yào / yāo)部件和(hé / huò)材料應用

1.偏光闆:最主要(yào / yāo)作爲(wéi / wèi)光栅,僅讓單一(yī / yì ／yí)方向的光可通過,還可以保護CF層與TFT層

2.CF層與TFT層:一(yī / yì ／yí)上一(yī / yì ／yí)下以形成電場,讓液晶在此電場下排列.

3.配向(PI)膜:配向膜具有方向性能讓液晶在配向膜上規則排列.

4.透明金屬導電層(ITO):讓上下玻璃通電,用以控制液晶方向

5.框膠:就像房子的牆壁,用來阻絕液晶與外界接觸.

6.間隙球(SPACER):就像房子的柱子,用來支撐上下兩片基闆

7.液晶:在不同電場下控制液晶的排列,用以得到不同穿透率的光量,藉此達到顯示原理.

8.背光模組:提供一(yī / yì ／yí)背光源才能将LCD之信号變化呈現出來

液晶模組（LCM）制造流程的三個步驟

第一(yī / yì ／yí)步（JI）：将LCD液晶成品面闆（Cell）、異方向性導電膠（ACF）、驅動IC、柔性線路闆（FPC）和(hé / huò)PCB電路闆利用機台壓合

第二步（MA）：接下來和(hé / huò)背光闆、燈源、鐵框一(yī / yì ／yí)齊組裝成品；

第三步（FI）：老化測試

以上經過重重檢測就是我們見到的“液晶面闆（TFT-LCD）”了(le／liǎo)。

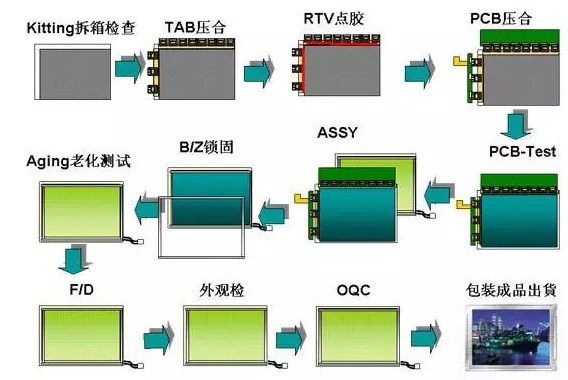

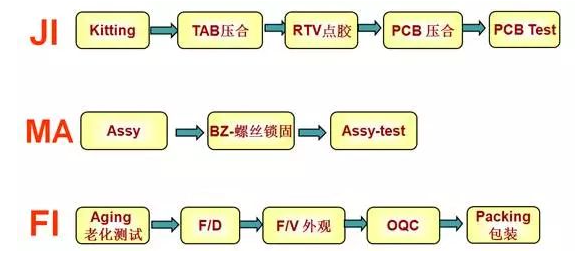

液晶模組（LCM）制造流程圖

制造流程過程中的主要(yào / yāo)目的原理

根據TFT-LCD顯示原理和(hé / huò)生産要(yào / yāo)求，并通過步驟和(hé / huò)制造流程圖，主要(yào / yāo)分爲(wéi / wèi)以下二大類：

1、驅動IC和(hé / huò)印刷線路闆壓合

2、背光系統的應用，以及液晶基闆整合和(hé / huò)老化測試

驅動IC和(hé / huò)印刷線路闆壓合

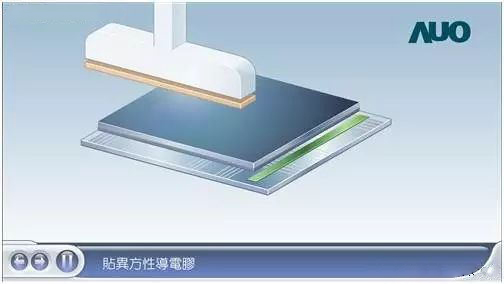

1、異方向性導電膠（ACF）：在兩個邊框上壓合異向性導電膠，這樣可以讓外部電子進入到液晶基闆層，是電子傳輸的橋梁。

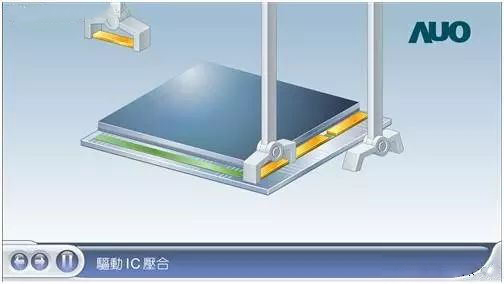

2、驅動IC壓合：驅動IC的主要(yào / yāo)功能是輸出需要(yào / yāo)的電壓至每個像素，控制液晶分子的扭轉程度。而驅動IC分爲(wéi / wèi)兩種，位于X軸的源極驅動IC負責資料的輸入，特性爲(wéi / wèi)高頻并具備影像功能；位于Y軸的閘極驅動IC負責液晶分子的扭轉程度與快慢，其直接影響着液晶顯示器的響應時間。

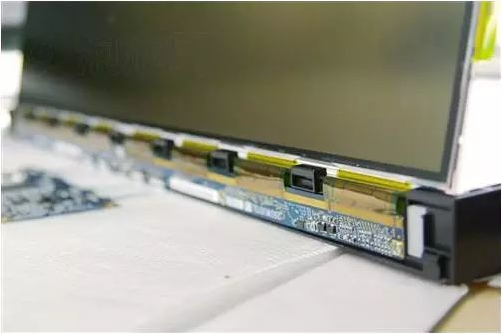

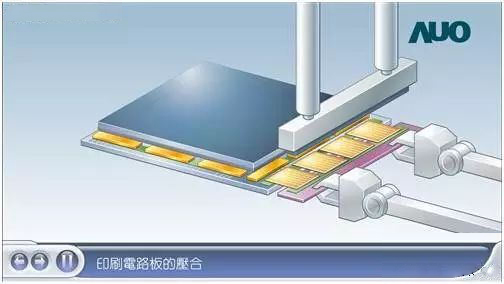

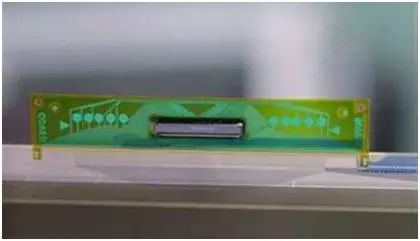

3、柔性電路闆的壓合，可以傳輸數據信号，充當外部印刷電路與液晶闆電子傳輸的橋梁。其可以彎曲，因此成爲(wéi / wèi)柔性或軟性電路闆。

背光系統的應用，并且液晶基闆整合

1、背光系統種類和(hé / huò)圖例介紹

液晶不會自主發光，因此采用液晶作爲(wéi / wèi)顯示介質的顯示設備，需要(yào / yāo)另外搭配背光系統。通常有以下三種：

     CCFL（Cold Cathode Fluorescent Lamp，冷陰極管燈熒光燈）

     LED（Light Emitting Diode，發光二極管）

     EL（electroluminescence 電緻發光闆），OLED（Organic Light Emitting Diode，有機發光二極管，又稱有機EL），無機EL

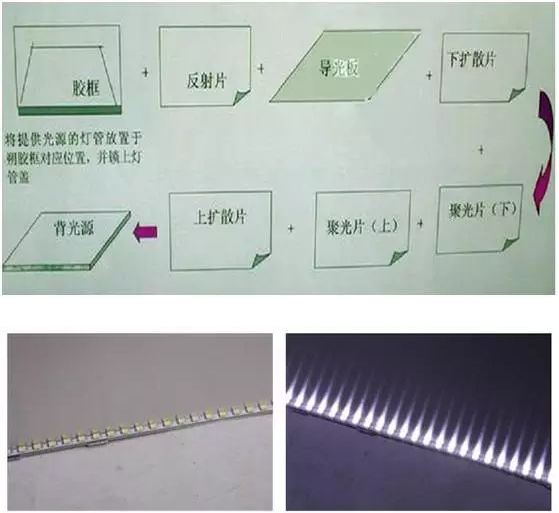

三星XL2370的側置白光LED背光在未發光(左)與發光(右)狀态

無論是CCFL背光還是LED背光各種放置方式，背光的光源性質都不可能是面光源，而是線光源或者點光源，因此就需要(yào / yāo)其他組件将光線均勻到整個面上，這任務由擴散闆和(hé / huò)擴散片來完成。

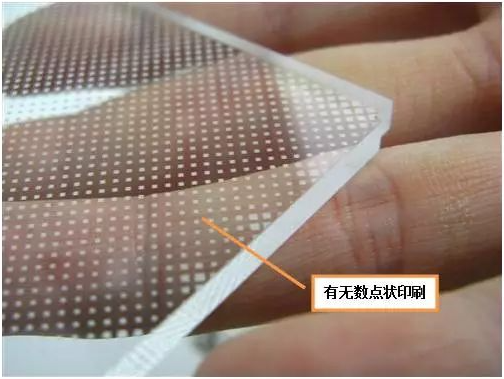

側置LED背光系統的擴散闆（導光闆）

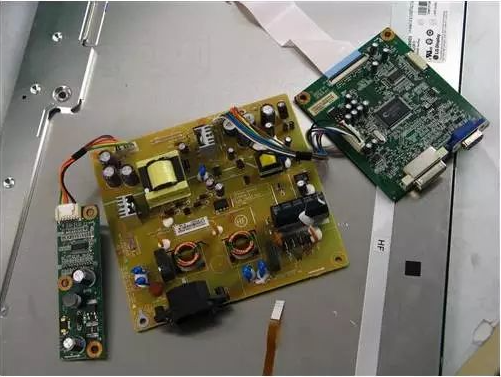

LED背光的點燈器

背光系統和(hé / huò)液晶基闆整合和(hé / huò)老化測試

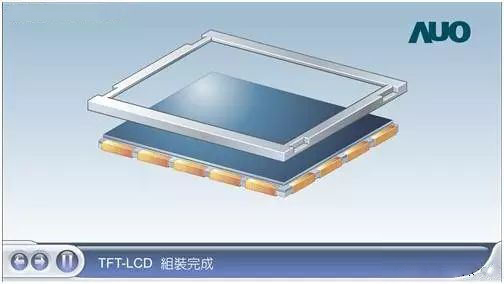

1、液晶基闆與背光系統沒有用粘合的方式固定，需要(yào / yāo)用金屬或者膠框加在外層，起到固定液晶基闆與背光系統的作用。

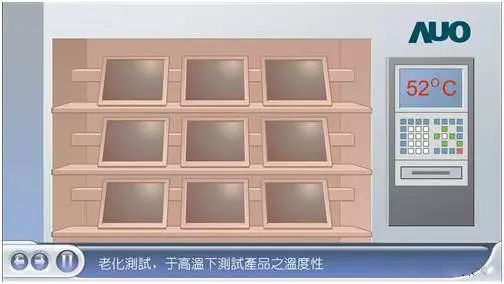

2、進行高溫老化測試
