一(yī / yì ／yí)文讀懂COG、COF和(hé / huò)COP

       标題中的這幾個詞你是不是經常聽到？說到COG、COF和(hé / huò)COP，就不得不聊聊手機屏的發展史，正是因爲(wéi / wèi)手機的革新，才催生了(le／liǎo)這些技術的叠代發展。

1 COG

       在進入“全面屏”時代之前，"COG"（Chip On Glass）是智能手機屏幕普遍采用的一(yī / yì ／yí)種封裝技術。COG就是IC芯片被直接綁定（bonding）在LCD液晶屏幕的玻璃表面，這種封裝技術可以大大減小整個 LCD 模塊的體積，良品率高、成本低并且易于大批量生産。

       隻是玻璃是無法折疊和(hé / huò)卷曲的，再加上與其相連的排線，注定需要(yào / yāo)寬“下巴”與其匹配。小米 MIX 系列手機，就是使用的這種封裝方式。

2 COF

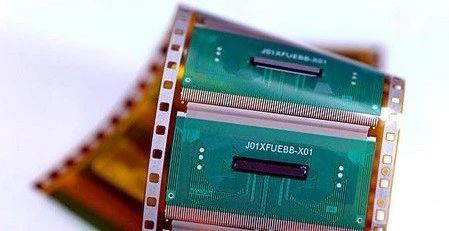

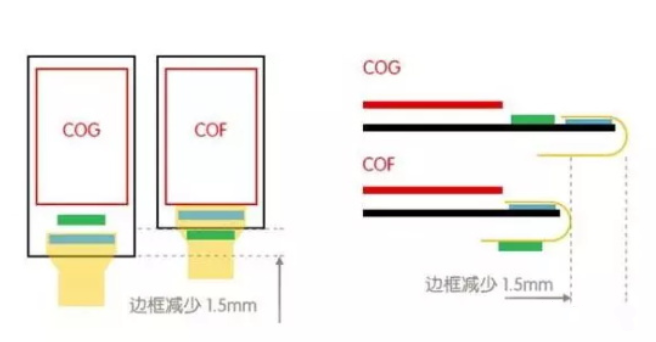

       爲(wéi / wèi)了(le／liǎo)砍掉寬下巴，催生了(le／liǎo)COF技術。“COF”（Chip On Flex 或 Chip On Film）又稱覆晶薄膜，和(hé / huò)COG相比最大的改進就是将IC芯片附着在了(le／liǎo)屏幕和(hé / huò) PCB 硬闆之間的排線之上。采用這一(yī / yì ／yí)技術的有三星 S9系列産品，以及前代的S8系列和(hé / huò)NOTE 8。由于COF技術把玻璃背闆上的芯片放在屏幕的排線上，這樣就可以直接放置到屏幕底部，這樣就比COG多留出了(le／liǎo)1.5mm的屏幕空間。

       COF和(hé / huò)TAB、COG産品一(yī / yì ／yí)樣可以應對輕薄短小産品，COF的Film上除了(le／liǎo)可Bonding IC外，也可依據所需在電路焊上其它零件，如電阻、電容等，更可縮小IC相關電路所占空間，除了(le／liǎo)零件區不可折外，其餘部位皆爲(wéi / wèi)可折。

       COF結構簡單、可自動生産、減少人工，這些都相對降低了(le／liǎo)Module成本，且到目前爲(wéi / wèi)止其信賴度仍然比COG高(如冷熱沖擊、恒溫恒濕等)，這些都是這種構裝的優點。與TAB Tape最大不同點爲(wéi / wèi)：COF爲(wéi / wèi)兩層結構(Cu+PI)，且産品無組件孔，其整體厚度較薄，可撓性更好，抗剝離強度也更好，是軟質封裝基材發展的主要(yào / yāo)趨勢。

3 分類

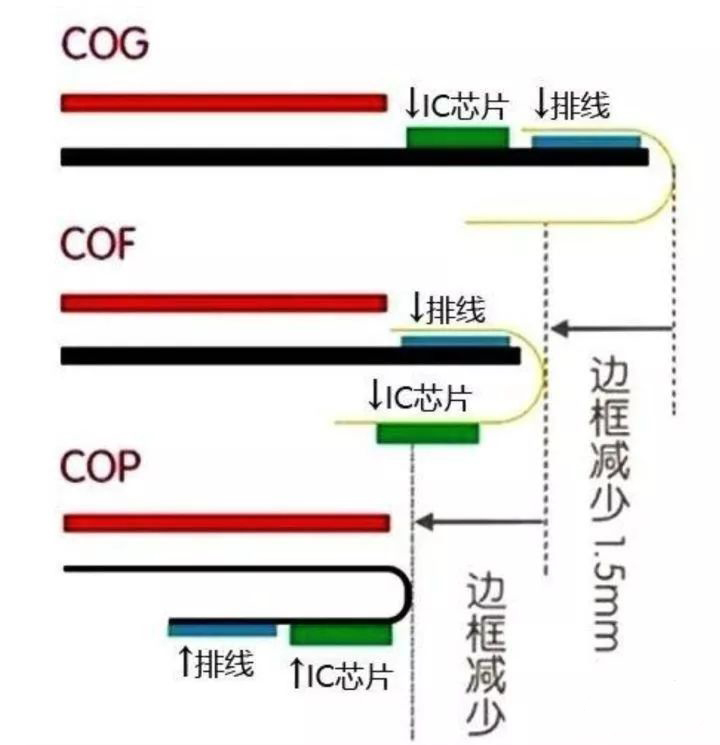

       爲(wéi / wèi)了(le／liǎo)進一(yī / yì ／yí)步縮減下巴，iPhone X 使用了(le／liǎo)COP技術（Chip On Plastic）。什麽是COP呢？簡單來說，柔性OLED屏幕的背闆并非LCD特有的玻璃，其使用的材料和(hé / huò) FPC 軟闆相似，自身就具備柔性可以随意卷曲。因此，COP封裝的屏幕可以在COF的基礎上直接把背闆往後一(yī / yì ／yí)折就行，從而最大限度減少屏幕模組對“下巴”空間的占用。

       雖然 COP 封裝技術可以最大限度壓縮屏幕模組，但壓縮比率越高，随之而來的就是更高的成本和(hé / huò)更低的良品率。

       綜上所述，COF和(hé / huò)COP是爲(wéi / wèi)了(le／liǎo)COG進一(yī / yì ／yí)步縮減空間衍生的技術，實際應用中具體采用哪種還需結合産品應用場景和(hé / huò)制造成本綜合考量。
