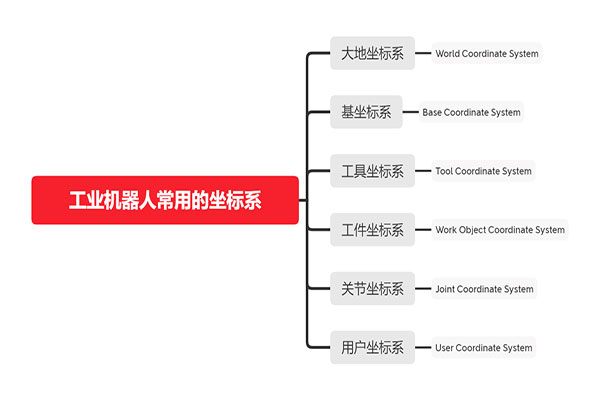

工業機器人常用的六種坐标系

1. 基坐标系

基坐标系是以機器人安裝基座爲(wéi / wèi)基準、用來描述機器人本體運動的直角坐标系。

任何機器人都離不開基坐标系，也是機器人TCP在三維空間運動空間所必須的基本坐标系（面對機器人前後：X軸 ，左右：Y軸， 上下：Z軸）。坐标系遵守右手準則：

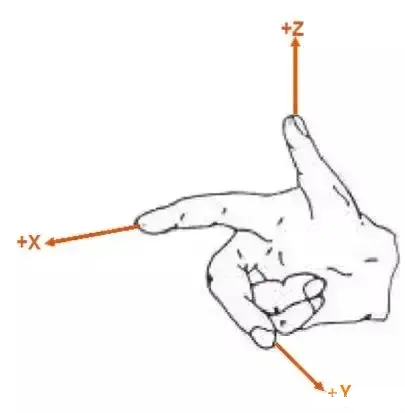

Fig.1 右手準則坐标系

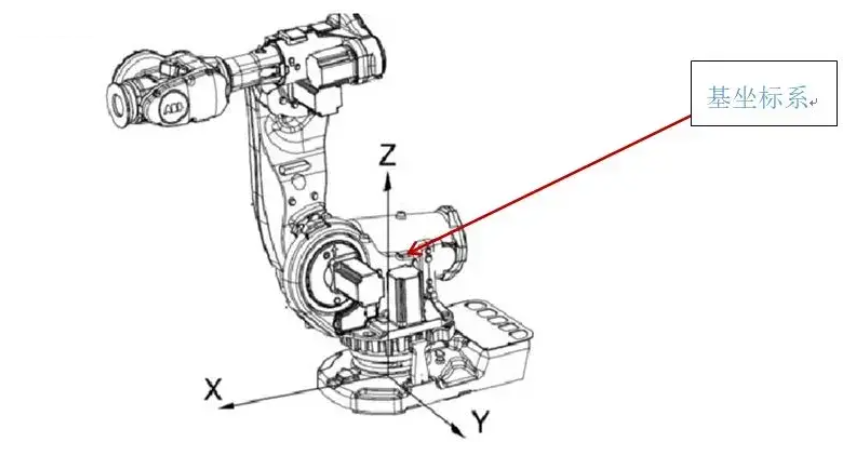

Fig.2 6軸機器人基座标系

2. 大地(dì / de)坐标系

大地(dì / de)坐标系：大地(dì / de)坐标系是以大地(dì / de)作爲(wéi / wèi)參考的直角坐标系。在多個機器人聯動的和(hé / huò)帶有外軸的機器人會用到，90%的大地(dì / de)坐标系與基坐标系是重合的。但是在以下兩種情況大地(dì / de)坐标系與基坐标系不重合：

（1）機器人倒裝。

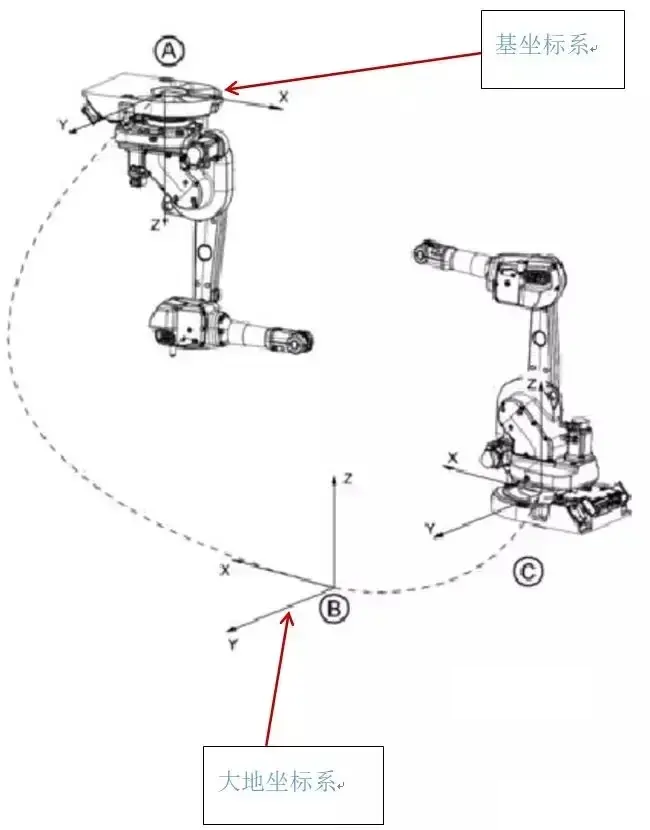

如下圖3所示，倒裝機器人的基坐标與大地(dì / de)坐标Z軸的方向是相反，機器人可以倒過來，但是大地(dì / de)卻不可以倒過來。

Fig.3 6軸機器人大地(dì / de)坐标系

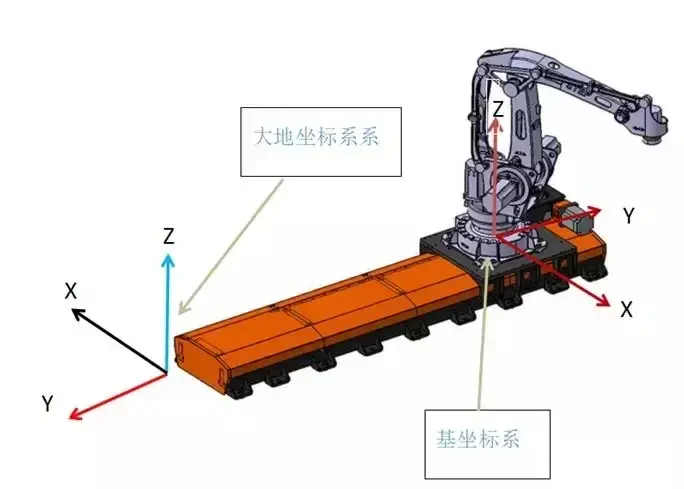

（2）帶外部軸的機器人。如下圖4所示，大地(dì / de)坐标系固定好位置，而基坐标系卻可以随着機器人整體的移動而移動。

圖4 大地(dì / de)坐标系

3. 工具坐标系

什麽是工具坐标系

工具坐标系：固定在工具(法蘭、裝在法蘭上的工具)上的坐标系

特點：相對與機械手法蘭中心不變。

工具坐标系原點（TCP）：機械手運動中心點。

機器人TCP 是（TOOL CENTER POINT)，是指機器人安裝的工具工作點。

爲(wéi / wèi)什麽要(yào / yāo)建立工具坐标系

機械手在出廠時都有一(yī / yì ／yí)個默認的工具坐标系Tool 0：位置在法蘭中心。但機械手實際運動中往往會在法蘭中心安裝吸盤、焊槍、氣缸等工具。此時若機械手運動中心依然在法蘭中心，會造成很大的不便。因此根據實際情況去示教需要(yào / yāo)的工具坐标系就顯得必要(yào / yāo)。

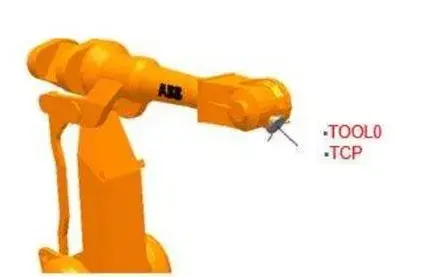

工具坐标系：是以工具中心點作爲(wéi / wèi)零點，機器人的軌迹參照工具中心點，不再是機器人手腕中心點Tool0（如圖5）了(le／liǎo)，而是新的工具中心點（如圖6）。

Fig.5 工具坐标系

Fig.6 新工具坐标系

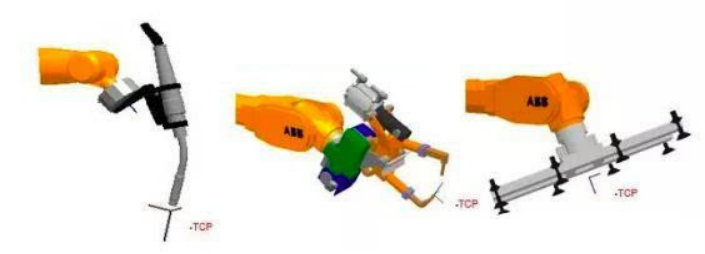

例如：焊接的時候，我們所使用的工具是焊槍，所以可把工具坐标移植爲(wéi / wèi)焊槍的頂點。而用吸盤吸工件時使用的是吸盤，所以我們可以把工具坐标移植爲(wéi / wèi)吸盤的表面（如下圖7所示）。

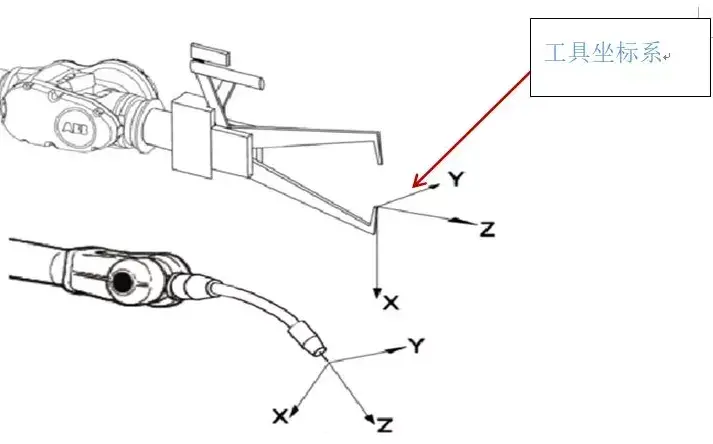

Fig.7 安裝不同用途工具-工具坐标系

工具坐标系可采用N(N＞＝4)點法确定：機器人TCP通過N種不同姿态同某定點相接觸，得出多組解，通過計算得出當前TCP（Tool Central Point，中文叫做工具中心點）與工具安裝法蘭中心點(tool0)的相應位置，坐标系方向與tool0一(yī / yì ／yí)緻。

Fig.8 工具坐标系标定

4. 工件坐标系

工件坐标系：工件坐标系是以工件爲(wéi / wèi)基準的直角坐标系，可用來描述TCP運動的坐标系。

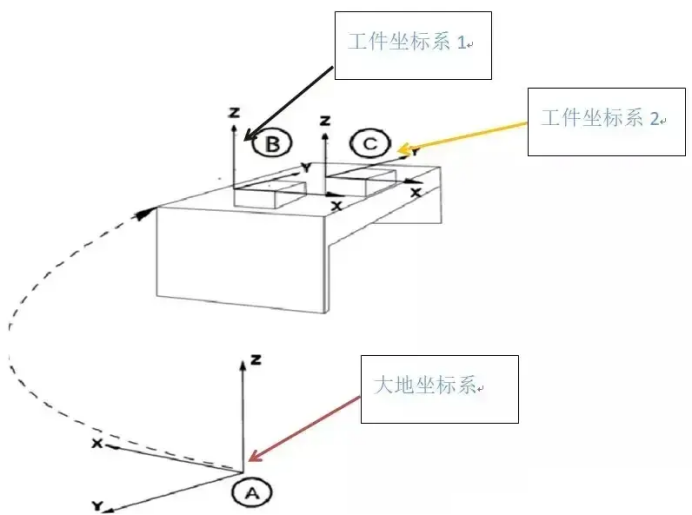

Fig.9 工件坐标系

充分利用工件坐标系能讓我們編程達到事半功倍的效果。

例如：機器人加工工件1，軌迹編程已經編好，另外有工件2，軌迹不需要(yào / yāo)重複編程隻要(yào / yāo)把工件坐标系1改爲(wéi / wèi)工件坐标系2即可。

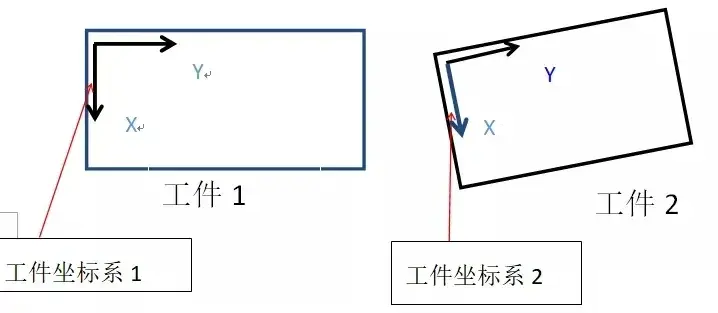

Fig.10 不同工件坐标系

　　工件坐标系用來确定工件的位姿，它由工件原點與坐标方位組成。工件坐标系可采用三點法确定：點X1與點X2連線組成X軸，通過點 Y1向X軸作的垂直線爲(wéi / wèi)Y軸，Z軸方向以右手定則确定。

Fig.11确定工件坐标系的方法

5. 關節坐标系

　　關節坐标系是設定在機器人關節中的坐标系，它是每個軸相對其原點位置的絕對角度。

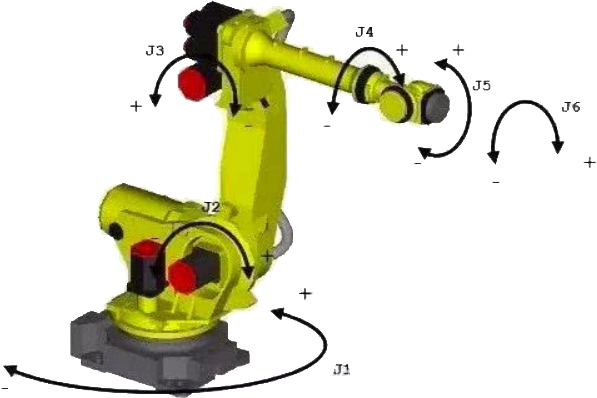

Fig.12 機器人關節坐标系

6. 用戶坐标系

　　用戶坐标系是用戶對每個作業空間進行自定義的直角坐标系，它用于位置寄存器的示教和(hé / huò)執行、位置補償指令的執行等。在沒有定義的時候，将由大地(dì / de)坐标系來替代該坐标系。
