EMC-4641C運動控制器與步進驅動器接線圖/IO 接線圖

      EMC-4641C 提供了(le／liǎo)16 路DIO 信号。

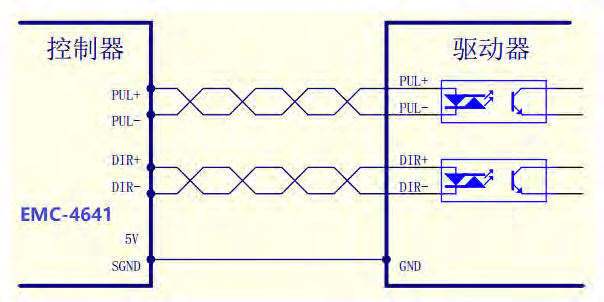

1. 差分方式

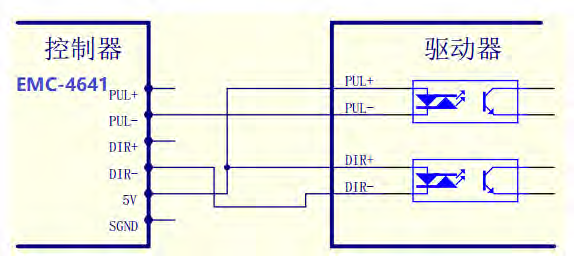

2.單端方式

2.1 共陽方式

2.2 共陰方式

3. 輸入配線

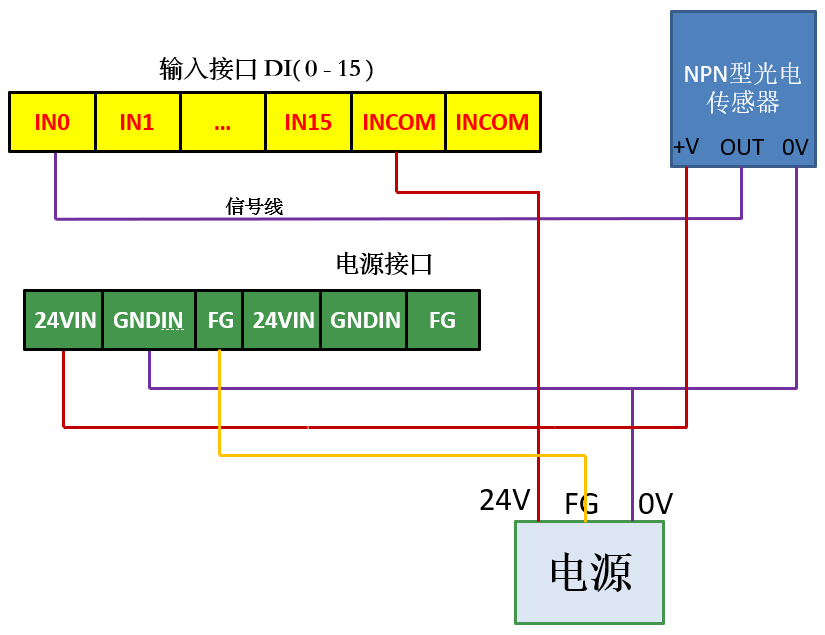

3.1 NPN 型輸入配線

       INCOM 爲(wéi / wèi)輸入公共端，INCOM 接+24V 時，輸入類型爲(wéi / wèi)NPN 型。

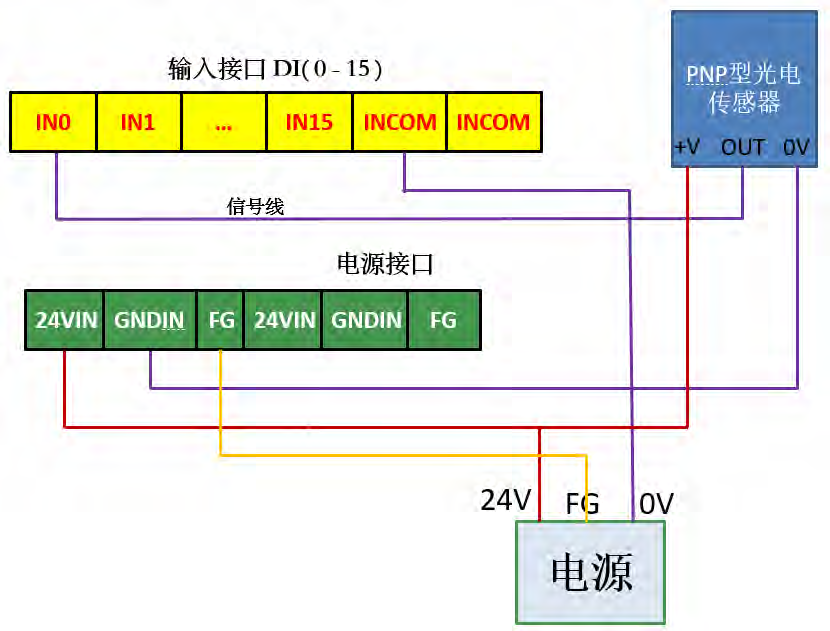

3.2 PNP 型輸入配線

       INCOM 爲(wéi / wèi)輸入公共端，INCOM 接0V 即GND 時，輸入類型爲(wéi / wèi)PNP 型。

3. 輸出配線

      輸出隻能作爲(wéi / wèi)NPN 型輸出，輸出端口低電平有效，接線示意圖如下所示：

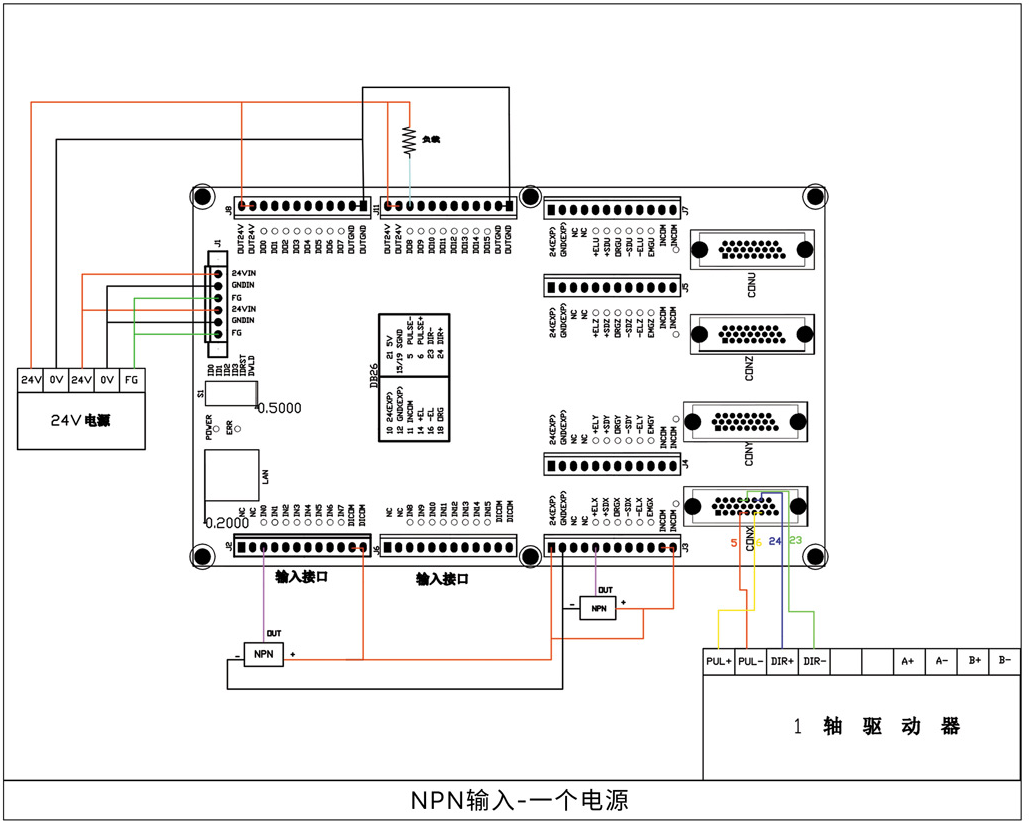

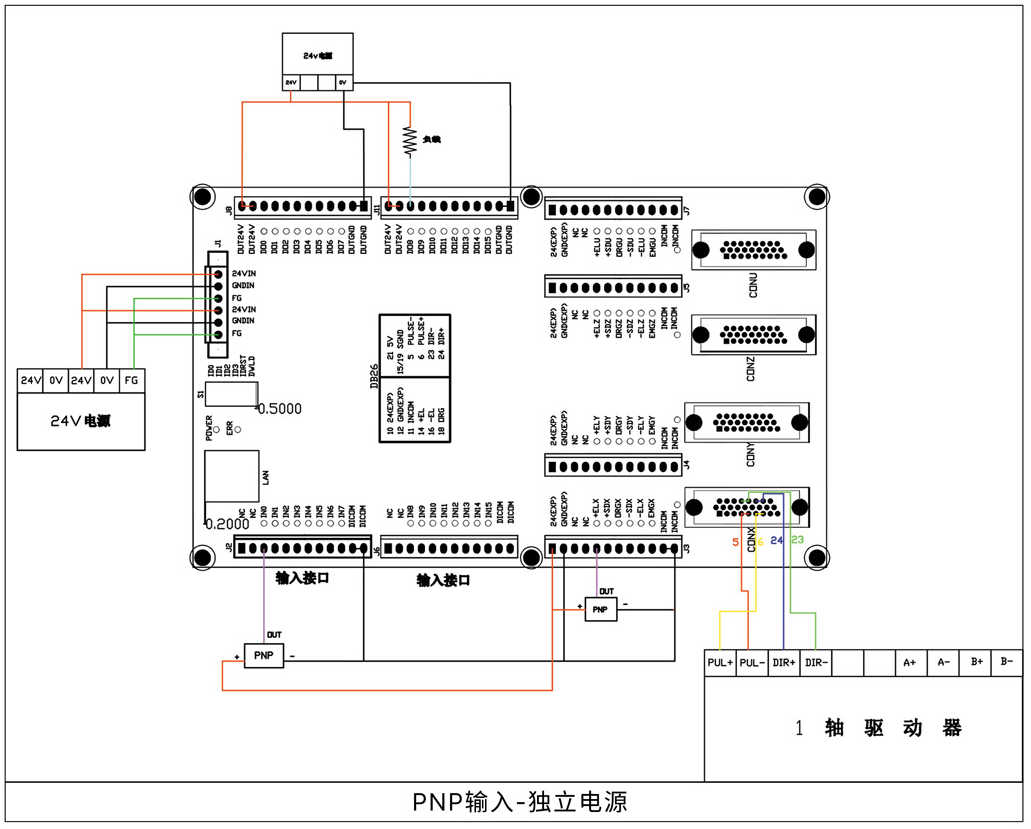

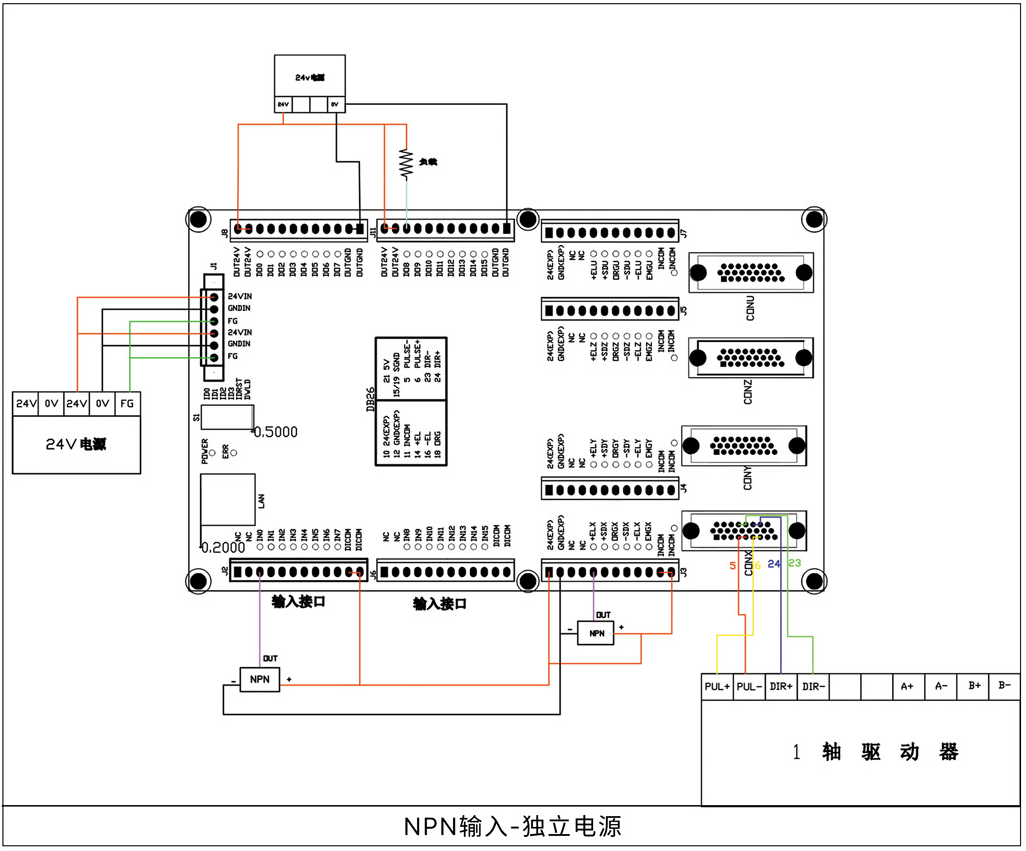

4.外部接線參考
