（1） LVDS、FPD LINK III聯系與區别
LVDS中文名是低電壓差分信号，它隻是一(yī / yì ／yí)個物理層的規範。在它的基礎上有很多通信層标準，比如：FPD-Link
FPD-Link是高速數字視頻接口，主要(yào / yāo)用來傳輸視頻數據。FPD-Link是第一(yī / yì ／yí)次對LVDS規範的應用，由于FPD-Link是第一(yī / yì ／yí)次對LVDS的成功使用，許多顯示工程師LVDS術語來代替FPD-Link。
FPD LINK III、MIPI、DVP都是接口名稱。
TI公司結合汽車娛樂信息系統應用環境，開發出FPD-Link III 串行器/解串器(ds90ub933、ds90ub934)
（2）LVDS、MIPI聯系
MIPI-CSI-2（camera serial interface）協議是MIPI聯盟協議的子協議，專門針對攝像頭芯片的接口而設計，應用非常廣泛，具有高速，低功耗的特點。
聯系：LVDS低電壓差分信号是一(yī / yì ／yí)種高速串行信号傳輸電平，由于它傳輸速度快，功耗低，抗幹擾能力強，傳輸距離遠，易于匹配等優點，非常适合在mipi輸入輸出端口使用。（這是是指物理層信号）

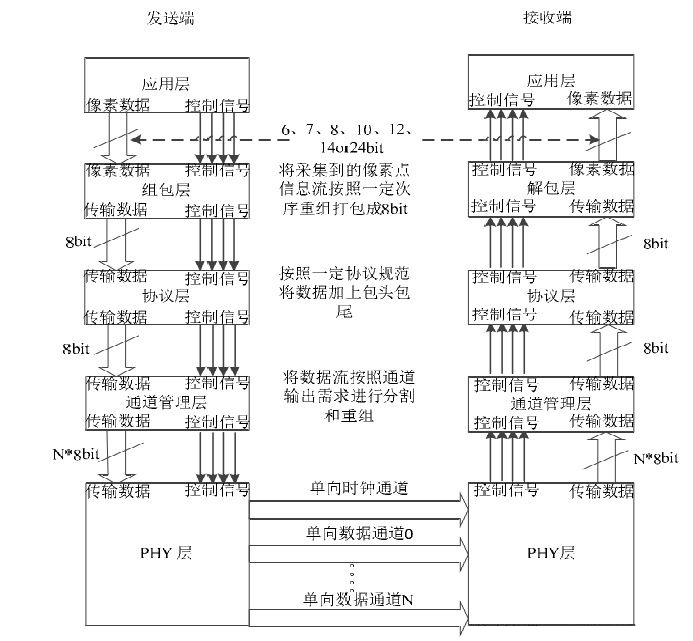

協議：
| 名稱 | 解釋 |
| 應用層 | 即是處理原始圖像數據的各種算法模塊 |
| 組包層 | 負責将數據按照一(yī / yì ／yí)定的次序，切割成8比特數據 |
| 協議層 | 爲(wéi / wèi)新生的數據加上包頭包尾，形成符合協議要(yào / yāo)求的數據流 |
| 通道管理層 | 将生成的數據流按照一(yī / yì ／yí)定的次序和(hé / huò)要(yào / yāo)求，進行讀寫管理，輸出數據流 |
| PHY層 | 生成MIPI最後的信号波形 |
| 像素數據 | 經過圖像模塊處理過的數據流，或者原始點額圖像數據流 |
| 傳輸數據 | 經過MIPI模塊切割或者加上包頭包尾數據 |
| 控制信号 | 模塊間的控制數據流 |
| 發送端 | 包括了(le／liǎo)MIPI數字部分，轉接闆等實現MIPI信源傳輸的部分 |
| 接收端 | 包括了(le／liǎo)轉接闆和(hé / huò)商用接收端模塊，負責解析收到的MIPI信源 |
（3）MIPI、DVP、LVDS區别（這裏的LVDS是指接口，也就是指FPD-LINK接口）
| 名稱 | MIPI接口 | DVP接口 |
| 物理特性 | 輸出一(yī / yì ／yí)堆差分時鍾線，若幹對差分數據線，四到六根 | 十一(yī / yì ／yí)到十五根線 |
| 傳輸速率 | 傳輸速率快，多用于五百萬像素及以上攝像頭 | 五百萬勉強可以使用 |
| 糾錯能力 | 采用了(le／liǎo)ECC和(hé / huò)CRC編碼有一(yī / yì ／yí)定糾錯能力 | 沒有采用任何糾錯編碼 |
| 抗幹擾性 | 采用低壓差分信号，抗幹擾能力強 | 抗幹擾能力一(yī / yì ／yí)般 |
1. LVDS接口隻用于傳輸視頻數據，MIPI DSI不僅能夠傳輸視頻數據，還能傳輸控制指令；
2. LVDS接口主要(yào / yāo)是将RGB TTL信号按照SPWG/JEIDA格式轉換成LVDS信号進行傳輸，MIPI DSI接口則按照特定的握手順序和(hé / huò)指令規則傳輸屏幕控制所需的視頻數據和(hé / huò)控制數據。
| 接口類型 | 信号線 | 極限速率 | 最大速率 | 抗幹擾能力 | 适用攝像頭像素 | PCB laypuit | |
| MIPI CSI-2 | 串口 CLKP/N、DATAP/N最大支持4-lane一(yī / yì ／yí)般2-lane可以搞定 | Gbps | 低壓差分信号，産生的幹擾小，抗幹擾能力也強 | 支持800W以上 | Ivds接口耦合， 走線必須差分等長 | ||
| DVP | 并口 PCLK、VSYNC、 HSYNCD[0 : 11] 支持8/10/12bit數據 | PCLK極限96M左右 | PCLK最好控制在72M以下 | 最大500W | 阻抗要(yào / yāo)求低 | ||
| FPD-Link Ⅲ LVDS | 串口 | 阻抗要(yào / yāo)求高 | |||||
| GMSL | 串口 | Gbps | 阻抗要(yào / yāo)求高 |
