PCB闆和(hé / huò)厚膜電路的主要(yào / yāo)區别

pcb電路闆在電子制造領域，PCB闆和(hé / huò)厚膜電路是兩種常見的電路基闆類型，它們在結構、制作工藝和(hé / huò)應用場景等方面存在顯著的差異。以下将詳細分析PCB闆和(hé / huò)厚膜電路的主要(yào / yāo)區别。

結構與設計

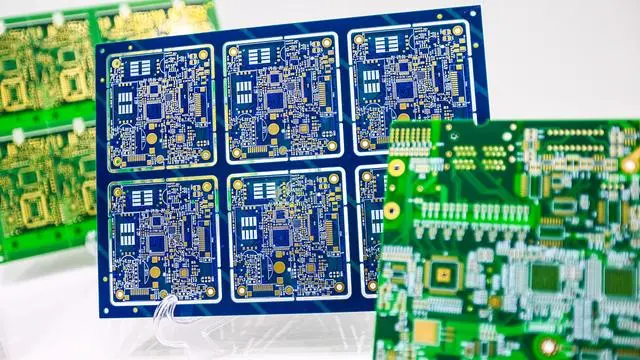

PCB闆：PCB闆由絕緣基闆和(hé / huò)覆蓋在其上的導電線路組成，線路之間通過孔洞連接，形成複雜的電路網絡。PCB闆的設計靈活，可以實現多層布線，适應于高密度、高精度的電路需求。

厚膜電路：厚膜電路是在陶瓷基闆上采用厚膜印刷技術制作的電路。它的線路較粗，通常無法實現多層布線。厚膜電路的設計相對簡單，适用于對電路密度要(yào / yāo)求不高的場合。

制作工藝

PCB闆：PCB闆的制作主要(yào / yāo)包括光刻、蝕刻、鑽孔、電鍍等工藝步驟。這些工藝可以實現高精度的線路制作和(hé / huò)多層布線，但需要(yào / yāo)複雜的設備和(hé / huò)工藝控制。

厚膜電路：厚膜電路的制作采用絲網印刷技術，将導電漿料印刷在陶瓷基闆上，然後通過高溫燒結形成導電線路。厚膜電路的制作工藝相對簡單，成本較低，但線路精度和(hé / huò)密度有限。

性能特點

PCB闆：PCB闆具有良好的電氣性能、機械強度和(hé / huò)可靠性。它可以實現複雜的電路功能，适用于各種電子設備。同時，PCB闆的可維修性較好，方便後期維護和(hé / huò)升級。

厚膜電路：厚膜電路具有較高的耐溫性、耐腐蝕性和(hé / huò)良好的散熱性能。由于線路較粗，其載流能力較強。然而，厚膜電路的精度和(hé / huò)密度較低，限制了(le／liǎo)其在高精度電路中的應用。

應用場景

PCB闆：PCB闆廣泛應用于各種電子設備中，如計算機、通訊設備、消費電子等。随着電子技術的發展，PCB闆的應用領域不斷擴大，對電路闆的性能和(hé / huò)可靠性要(yào / yāo)求也越來越高。

厚膜電路：厚膜電路主要(yào / yāo)應用于高溫、高濕、腐蝕等惡劣環境下的電子設備中，如航空航天、軍事裝備、石油化工等領域。此外，厚膜電路還常用于大功率電子設備和(hé / huò)汽車電子等領域。

PCB闆和(hé / huò)厚膜電路在結構與設計、制作工藝、性能特點和(hé / huò)應用場景等方面存在顯著的差異。在選擇電路基闆時，需要(yào / yāo)根據具體的應用需求和(hé / huò)環境條件進行綜合考慮。
