AMOLED發光原理、結構器件、工藝流程

AMOLED原理介紹

1. OLED發光原理

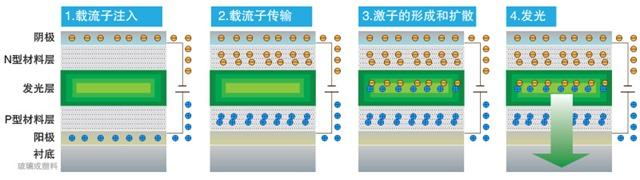

       OLED(Organic Light Emitting Display，有機發光顯示器)是指有機半導體材料在電場驅動下，通過載流子注入和(hé / huò)複合導緻發光的現象。其基本原理是用ITO(Indium tin oxide，氧化铟錫)透明電極和(hé / huò)金屬電極分别作爲(wéi / wèi)器件的陽極和(hé / huò)陰極，在一(yī / yì ／yí)定電壓驅動下，讓電子和(hé / huò)空穴分别從陰極和(hé / huò)陽極注入到電子和(hé / huò)空穴傳輸層，電子和(hé / huò)空穴分别經過電子和(hé / huò)空穴傳輸層遷移到發光層，并在發光層中相遇，電子進入空洞時，會以光的形式釋放出多餘的能量。

       OLED是有機分子薄膜組成的，可以由電産生光的固态設備。與傳統的LED和(hé / huò)LCD相比，由OLED所做成的屏幕會更亮，更薄，色彩鮮豔度更高，并且能耗會更低。

OLED結構

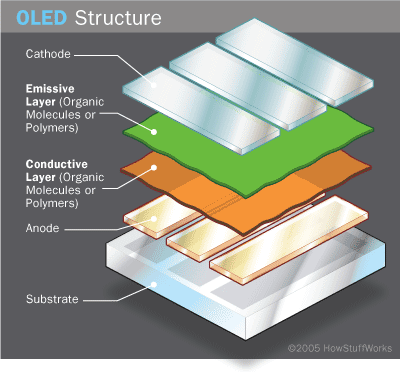

·Substrate基闆：通常是玻璃或者透明塑料。

·Anode陽極：這一(yī / yì ／yí)層主要(yào / yāo)的功能是：提供吸收電子的空穴； 透明，允許放出來的光通過。

·Conductive Layer 導電層：傳遞由Anode而來的空穴，吸收由conductive layer來的多餘電子。材料主要(yào / yāo)是有機聚合物。

·Emission Layer 發光層：有機物半導體，他們具有特殊的能帶結構，可以在吸收Cathode過來的電子後再散發出來一(yī / yì ／yí)定波長的光子，而這些光子進入我們眼睛就是我們看到的色彩。

·Cathode 陰極：通常是低逸出功的合金，在給定電壓下産生電子。這部分必須對于上層的有機物而言是極其穩定的。

OLED按驅動方式分爲(wéi / wèi)有源驅動(AMOLED主動式)和(hé / huò)無源驅動(PMOLED被動式)兩種模式。

PMOLED

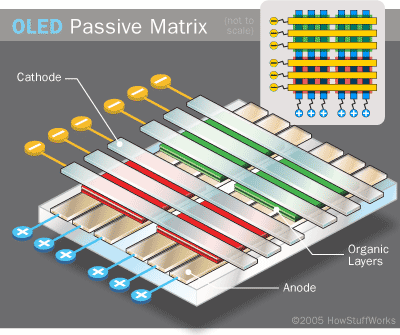

       PMOLED 具有條狀的陽極，以及條狀的陰極。并且陰極條和(hé / huò)陽極條處于相互垂直的位置。上圖中，每個陰極條和(hé / huò)陽極條的相重疊的部分，表示的是PMOLED的一(yī / yì ／yí)個像素。對于這一(yī / yì ／yí)單一(yī / yì ／yí)的像素點，它需要(yào / yāo)外加電路對其特定的陽極條陰極條輸出電流，從而使這個像素點發光。而發光的強度與施加的電流相關。

       PMOLED的結構簡單，每個像素點由分立的陰極陽極控制，不需要(yào / yāo)額外的驅動電路，但是太多的控制線路限制其在大尺寸高分辨率屏幕上的應用。但是無論如何，PMOLED 的耗能是比之前的LCD要(yào / yāo)低很多。

AMOLED

       AMOLED則是通過驅動電路來驅動發光二極管，最大程度的減少了(le／liǎo)控制線路的數量，使其具備低能耗，高分辨率，快速響應和(hé / huò)其他優良光電特性，因此AMOLED逐漸成爲(wéi / wèi)OLED顯示的主流技術。

       AMOLED 是英文Active-matrix organic light emitting diode的簡寫，中文全稱是有源矩陣有機發光二極體或主動矩陣有機發光二極體。AMOLED屏幕在發展過程中衍生出了(le／liǎo)很多不同的版本，比如AMOLED、SuperAMOLED、SuperAMOLEDPlus以及SuperAMOLEDAdvanced等等。

       AMOLED屏幕的構造有三層，AMOLED屏幕+TouchScreenPanel(觸控屏面闆)+外保護玻璃。AMOLED是OLED技術的一(yī / yì ／yí)種，OLED代表着它是自發光顯示器，利用多層有機化合物來實現獨立R、G、B三色光。

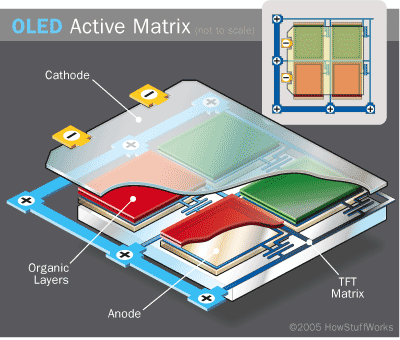

       AMOLED 并沒有條狀的陽極，陰極。并且它是整層的陽極陰極。但是它特别的地(dì / de)方是，在陰極和(hé / huò)屏幕中間多了(le／liǎo)一(yī / yì ／yí)層薄膜晶體管陣列。這一(yī / yì ／yí)層TFTA決定上方哪個像素亮還是不亮。

       因爲(wéi / wèi)TFTA 相比PMOLED 的外加電路要(yào / yāo)耗費更少的能量，并且具有更快的變色反應速率。

       AMOLED與PMOLED相比，優點是驅動電壓低，發光元件壽命長，缺點是成本較高以及制作工藝複雜。AMOLED适用于大型顯示屏幕&快刷新率屏幕，如電腦顯示器、大屏幕電視、電子信号或廣告牌。PMOLED的優點是結構簡單，可以有效降低制造成本，缺點是外部電路驅動電壓高，不适合應用在大尺寸與高分辨率面闆上。PMOLED适用于文本、圖标顯示，小屏幕(對角線長2-3英寸)。

2. AMOLED器件結構

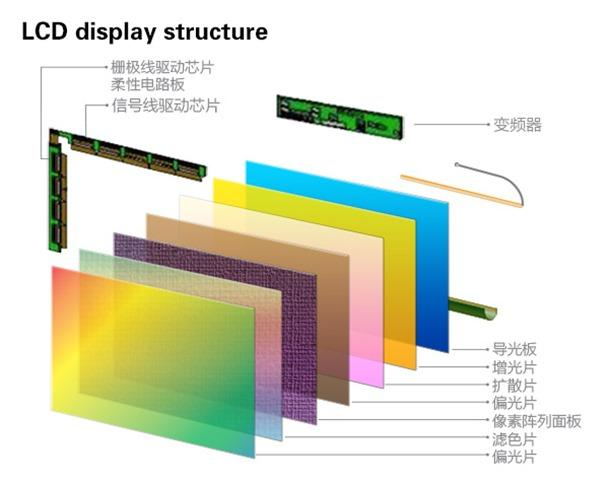

       LTPS-AMOLED的與LCD的結構在驅動電路的結構基本相同，但由于AMOLED是自發光結構，不需要(yào / yāo)背光源，因此體積更輕薄。同時，也由于自發光的特性，使得暗畫面下的功耗遠低于LCD的背光恒定功耗，使AMOLED顯示面闆擁有節能的特性。

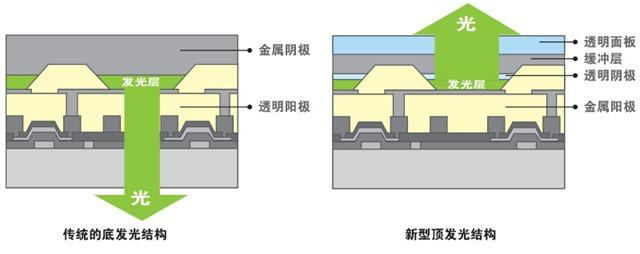

       AMOLED也擁有底發光與頂發光兩種結構。頂發光結構中，光線不會受到驅動電路的遮擋，相比底發光結構擁有更高的開口率，從而在高解析度的應用中具有更大的優勢，因此逐漸成爲(wéi / wèi)了(le／liǎo)AMOLED的主流。

3. AMOLED工藝流程

       LTPS-AMOLED的制作工藝囊括了(le／liǎo)顯示面闆行業的諸多尖端技術，其主要(yào / yāo)分爲(wéi / wèi)背闆段，前闆段以及模組段三道工藝。 背闆段工藝通過成膜，曝光，蝕刻疊加不同圖形不同材質的膜層以形成LTPS（低溫多晶矽）驅動電路，其爲(wéi / wèi)發光器件提供點亮信号以及穩定的電源輸入。其技術難點在于微米級的工藝精細度以及對于電性指标的極高均一(yī / yì ／yí)度要(yào / yāo)求。

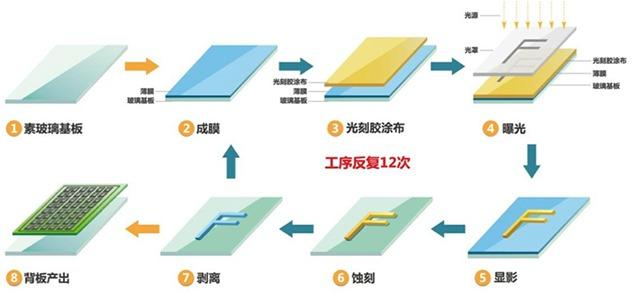

       鍍膜工藝是使用鍍膜設備，用物理或化學的方式将所需材質沉積到玻璃基闆上（2）；

       曝光工藝是采用光學照射的方式，将光罩上的圖案通過光阻轉印到鍍膜後的基闆上（3、4、5）；

       蝕刻工藝是使用化學或者物理的方式，将基闆上未被光阻覆蓋的圖形下方的膜蝕刻掉，最後将覆蓋膜上的光阻洗掉，留下具有所需圖形的膜層（7、8）。

驅動背闆工藝流程圖

       前闆段工藝通過高精度金屬掩膜闆（FMM）将有機發光材料以及陰極等材料蒸鍍在背闆上，與驅動電路結合形成發光器件，再在無氧環境中進行封裝以起到保護作用。蒸鍍的對位精度與封裝的氣密性都是前闆段工藝的挑戰所在。

       高精度金屬掩膜闆(FMM):其主要(yào / yāo)采用具有極低熱變形系數的材料制作，是定義像素精密度的關鍵。制作完成後的FMM由張網機将其精确地(dì / de)定位在金屬框架上并送至蒸鍍段（2）；

       蒸鍍機在超高真空下，将有機材料透過FMM蒸鍍到LTPS基闆限定區域上（3）；

       蒸鍍完成後将LTPS基闆送至封裝段，在真空環境下，用高效能阻絕水汽的玻璃膠将其與保護闆進行貼合。玻璃膠的選用及其在制作工藝上的應用，将直接影響OLED的壽命（5、6）。

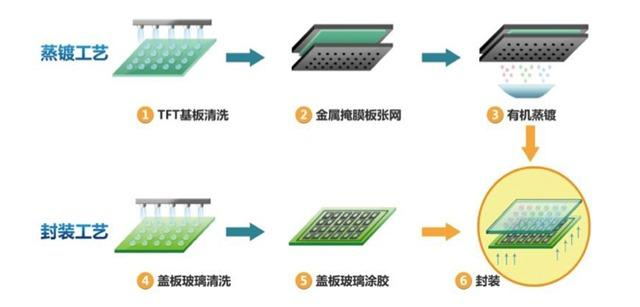

有機鍍膜段工藝流程圖

       模組段工藝将封裝完畢的面闆切割成實際産品大小，之後再進行偏光片貼附、控制線路與芯片貼合等各項工藝，并進行老化測試以及産品包裝，最終呈現爲(wéi / wèi)客戶手中的産品。

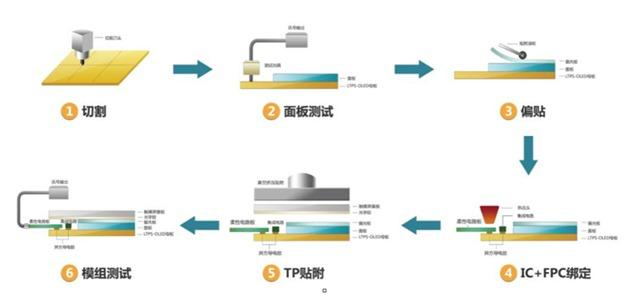

·切割:封裝好的AMOLED基闆切割爲(wéi / wèi)面闆(1);

·面闆測試:進行面闆點亮檢查(2);

·偏貼:将AMOLED面闆貼附上偏光闆(3);

·IC+FPC綁定:将驅動IC和(hé / huò)柔性印刷線路闆(FPC)與AMOLED面闆的鏈接(4);

·TP貼附:将AMOLED面闆與含觸控感應器的強化蓋闆玻璃(cover Lens)貼合(5);

·模組測試：模組的老化測試與點亮檢查(6)。

模組段工藝流程圖
