STM32F1xx官方資料：
《STM32中文參考手冊V10》-第25章通用同步異步收發器（USART)
通信接口背景知識
設備之間通信的方式

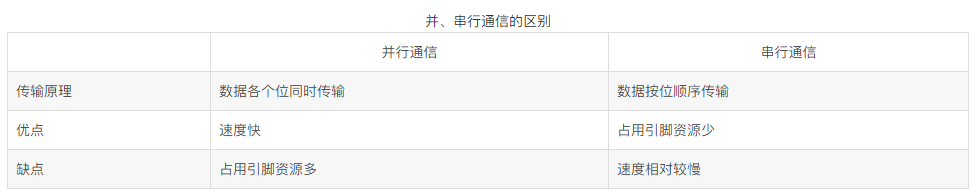

一(yī / yì ／yí)般情況下，設備之間的通信方式可以分成并行通信和(hé / huò)串行通信兩種。它們的區别是：
串行通信的分類

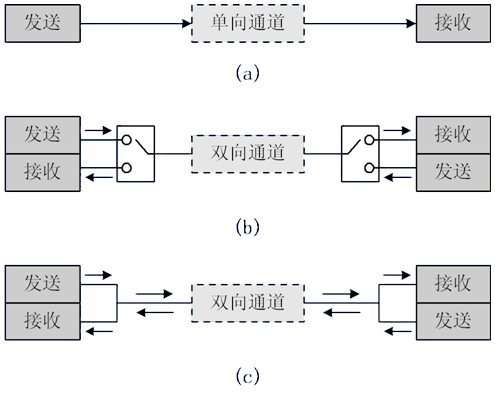

1、按照數據傳送方向，分爲(wéi / wèi)：
單工：數據傳輸隻支持數據在一(yī / yì ／yí)個方向上傳輸；
半雙工：允許數據在兩個方向上傳輸。但是，在某一(yī / yì ／yí)時刻，隻允許數據在一(yī / yì ／yí)個方向上傳輸，它實際上是一(yī / yì ／yí)種切換方向的單工通信；它不需要(yào / yāo)獨立的接收端和(hé / huò)發送端，兩者可以合并一(yī / yì ／yí)起使用一(yī / yì ／yí)個端口。
全雙工：允許數據同時在兩個方向上傳輸。因此，全雙工通信是兩個單工通信方式的結合，需要(yào / yāo)獨立的接收端和(hé / huò)發送端。2、按照通信方式，分爲(wéi / wèi)：

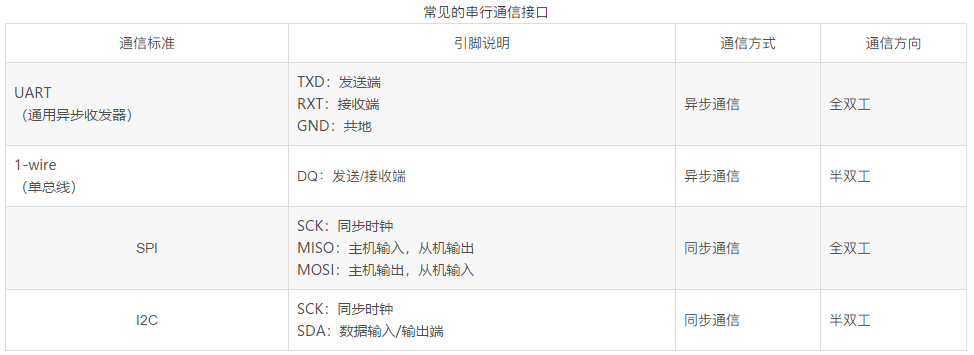

同步通信：帶時鍾同步信号傳輸。比如：SPI，IIC通信接口。
異步通信：不帶時鍾同步信号。比如：UART(通用異步收發器)，單總線。
在同步通訊中，收發設備上方會使用一(yī / yì ／yí)根信号線傳輸信号，在時鍾信号的驅動下雙方進行協調，同步數據。例如，通訊中通常雙方會統一(yī / yì ／yí)規定在時鍾信号的上升沿或者下降沿對數據線進行采樣。
在異步通訊中不使用時鍾信号進行數據同步，它們直接在數據信号中穿插一(yī / yì ／yí)些用于同步的信号位，或者将主題數據進行打包，以數據幀的格式傳輸數據。通訊中還需要(yào / yāo)雙方規約好數據的傳輸速率（也就是波特率）等，以便更好地(dì / de)同步。常用的波特率有4800bps、9600bps、115200bps等。
在同步通訊中，數據信号所傳輸的内容絕大部分是有效數據，而異步通訊中會則會包含數據幀的各種标識符，所以同步通訊效率高，但是同步通訊雙方的時鍾允許誤差小，稍稍時鍾出錯就可能導緻數據錯亂，異步通訊雙方的時鍾允許誤差較大。 STM32串口通信基礎
STM32的串口通信接口有兩種，分别是：UART（通用異步收發器）、USART（通用同步異步收發器）。而對于大容量STM32F10x系列芯片，分别有3個USART和(hé / huò)2個UART。
UART引腳連接方法
RXD：數據輸入引腳，數據接受；
TXD：數據發送引腳，數據發送。

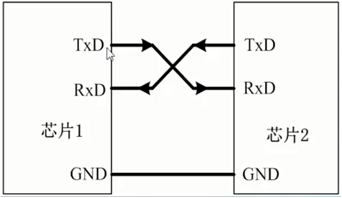

對于兩個芯片之間的連接，兩個芯片GND共地(dì / de)，同時TXD和(hé / huò)RXD交叉連接。這裏的交叉連接的意思就是，芯片1的RxD連接芯片2的TXD，芯片2的RXD連接芯片1的TXD。這樣，兩個芯片之間就可以進行TTL電平通信了(le／liǎo)。若是芯片與PC機（或上位機）相連，除了(le／liǎo)共地(dì / de)之外，就不能這樣直接交叉連接了(le／liǎo)。盡管PC機和(hé / huò)芯片都有TXD和(hé / huò)RXD引腳，但是通常PC機（或上位機）通常使用的都是RS232接口（通常爲(wéi / wèi)DB9封裝），因此不能直接交叉連接。RS232接口是9針（或引腳），通常是TxD和(hé / huò)RxD經過電平轉換得到的。故，要(yào / yāo)想使得芯片與PC機的RS232接口直接通信，需要(yào / yāo)也将芯片的輸入輸出端口也電平轉換成rs232類型，再交叉連接。
經過電平轉換後，芯片串口和(hé / huò)rs232的電平标準是不一(yī / yì ／yí)樣的：
單片機的電平标準（TTL電平）：+5V表示1，0V表示0；
Rs232的電平标準：+15/+13 V表示0，-15/-13表示1。

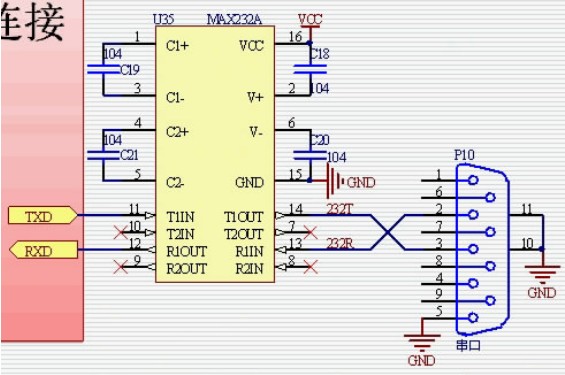

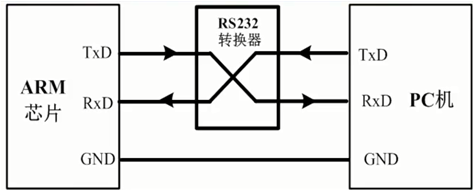

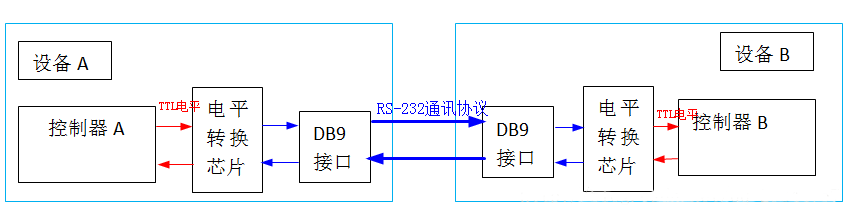

RS-232通訊協議标準串口的設備間通訊結構圖如下： 所以單片機串口與PC串口通信就應該遵循下面的連接方式：在單片機串口與上位機給出的rs232口之間，通過電平轉換電路(如下面圖中的Max232芯片) 實現TTL電平與RS232電平之間的轉換。STM32的UART特點
全雙工異步通信；
分數波特率發生器系統，提供精确的波特率。發送和(hé / huò)接受共用的可編程波特率，最高可達4.5Mbits/s；
可編程的數據字長度（8位或者9位）；
可配置的停止位（支持1或者2位停止位）；
可配置的使用DMA多緩沖器通信；
單獨的發送器和(hé / huò)接收器使能位；
檢測标志：① 接受緩沖器 ②發送緩沖器空 ③傳輸結束标志；
多個帶标志的中斷源，觸發中斷；
其他：校驗控制，四個錯誤檢測标志。

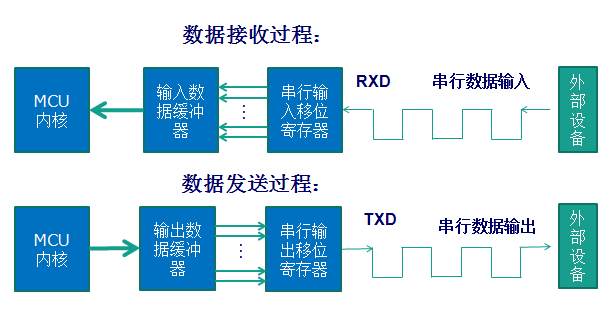

串口通信過程STM32中UART參數
串口通訊的數據包由發送設備通過自身的TXD接口傳輸到接收設備的RXD接口，通訊雙方的數據包格式要(yào / yāo)規約一(yī / yì ／yí)緻才能正常收發數據。STM32中串口異步通信需要(yào / yāo)定義的參數：起始位、數據位（8位或者9位）、奇偶校驗位（第9位）、停止位（1,15,2位）、波特率設置。

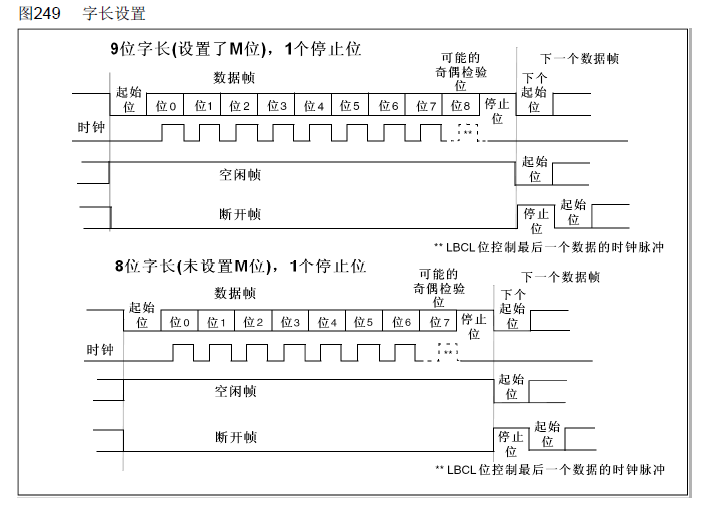

UART串口通信的數據包以幀爲(wéi / wèi)單位，常用的幀結構爲(wéi / wèi)：1位起始位+8位數據位+1位奇偶校驗位（可選）+1位停止位。如下圖所示：奇偶校驗位分爲(wéi / wèi)奇校驗和(hé / huò)偶校驗兩種，是一(yī / yì ／yí)種簡單的數據誤碼校驗方法。奇校驗是指每幀數據中，包括數據位和(hé / huò)奇偶校驗位的全部9個位中1的個數必須爲(wéi / wèi)奇數；偶校驗是指每幀數據中，包括數據位和(hé / huò)奇偶校驗位的全部9個位中1的個數必須爲(wéi / wèi)偶數。
校驗方法除了(le／liǎo)奇校驗、偶校驗之外，還可以有：0 校驗、1 校驗以及無校驗(noparity)。 0/1校驗：不管有效數據中的内容是什麽，校驗位總爲(wéi / wèi)0或者1。

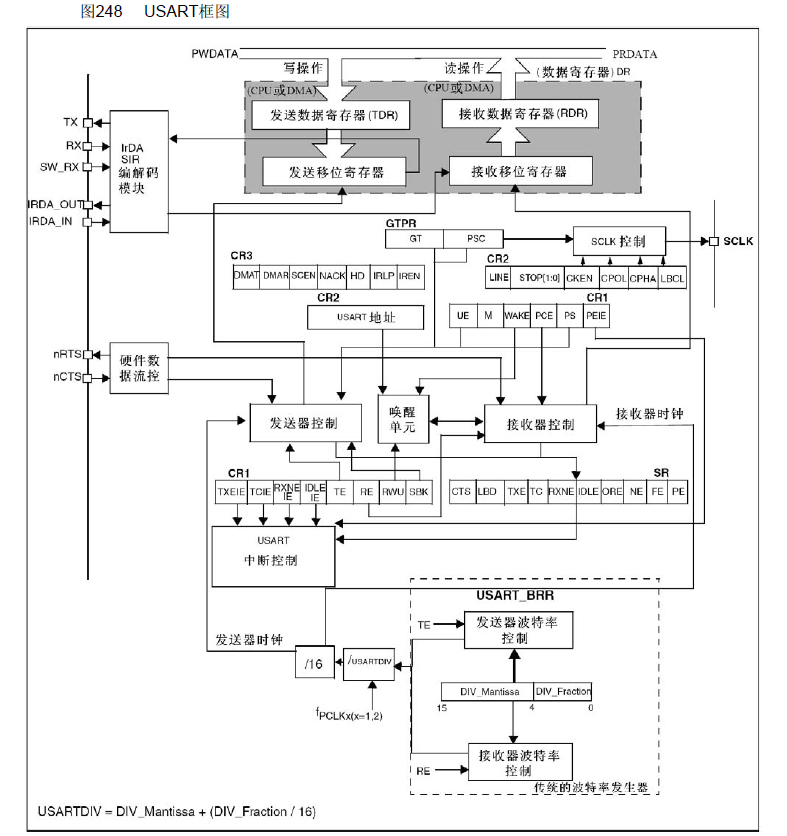

UART（USART）框圖
框圖的上部分，數據從RX進入到接收移位寄存器，後進入到接收數據寄存器，最終供CPU或者DMA來進行讀取；數據從CPU或者DMA傳遞過來，進入發送數據寄存器，後進入發送移位寄存器，最終通過TX發送出去。
然而，UART的發送和(hé / huò)接收都需要(yào / yāo)波特率來進行控制的，波特率是怎樣控制的呢？
這就到了(le／liǎo)框圖的下部分，在接收移位寄存器、發送移位寄存器都還有一(yī / yì ／yí)個進入的箭頭，分别連接到接收器控制、發送器控制。而這兩者連接的又是接收器時鍾、發送器時鍾。也就是說，異步通信盡管沒有時鍾同步信号，但是在串口内部，是提供了(le／liǎo)時鍾信号來進行控制的。而接收器時鍾和(hé / huò)發送器時鍾有是由什麽控制的呢？
可以看到，接收器時鍾和(hé / huò)發送器時鍾又被連接到同一(yī / yì ／yí)個控制單元，也就是說它們共用一(yī / yì ／yí)個波特率發生器。同時也可以看到接收器時鍾（發生器時鍾）的計算方法、USRRTDIV的計算方法。
這裏需要(yào / yāo)知道一(yī / yì ／yí)個知識點：
UART1的時鍾：PCLK2（高速）；
UART2、UART3、UART4的時鍾：PCLK1（低速）。
