最小二乘匹配LSM

發布時間：2022-03-22 14:01:27　最後更新：2022-03-22 14:09:51　浏覽次數：3467

最小二乘匹配LSM，最小二乘模闆匹配LSTM

2、最小二乘模闆匹配

《基于序列圖像》

《數字攝影測量學》

1、定義

以給定的模式作爲(wéi / wèi)參考模闆，是高精度匹配法之一(yī / yì ／yí)。

最小二乘影像匹配LSM：

德國Ackermann提出，利用影像窗口内的信息進行平差計算，使得影像匹配達到0.1甚至0.01像素的精度。

不僅可以解決單點匹配single-point matching求視差，也可以直接解求其空間坐标同時解求影像的方位元素；

還可以解決多點影像匹配multi-point matching和(hé / huò)多片影像匹配問題multi-photo matching（胡翔雲，2001）；

最小二乘模闆匹配LSTM（least squares template matching）：

Gruen等（Gruen，1985；1992）對LSM進行了(le／liǎo)擴展，以給定的特征模式作爲(wéi / wèi)參考模闆與實際影像做最小二乘影像匹配，從而以很高的精度提取目标，稱爲(wéi / wèi)最小二乘模闆匹配Least Squares Template Matching ,LSTM。LSTM可以擴展到利用多張重疊影像直接提取特征的物方坐标，如Gruen的LSB-Snake方法（Gruen，1997）和(hé / huò)後續的空間圓重建等。

2、基本思想

生成一(yī / yì ／yí)個理想的小塊邊緣模闆；
将該模闆與測量圖像進行匹配，精确提取特征的邊緣位置；

給定模闆灰度f(x,y)，對應點爲(wéi / wèi)
測量圖像的匹配窗口灰度g(x,y)，對應點爲(wéi / wèi)

模闆與測量圖像存在仿射變換：

匹配的目的是：解算出變換參數，結合邊緣點在給定模闆上的精确坐标，可以得到邊緣點的精确位置。

最小二乘是一(yī / yì ／yí)個叠代過程，第一(yī / yì ／yí)步的粗提取結果作爲(wéi / wèi)變換參數的叠代初值，代入矩陣方程求變形參數；
利用改正後的參數對測量圖像重采樣，計算模闆與匹配子圖的相關系數。若大于預定阈值，叠代結束。

3、算法

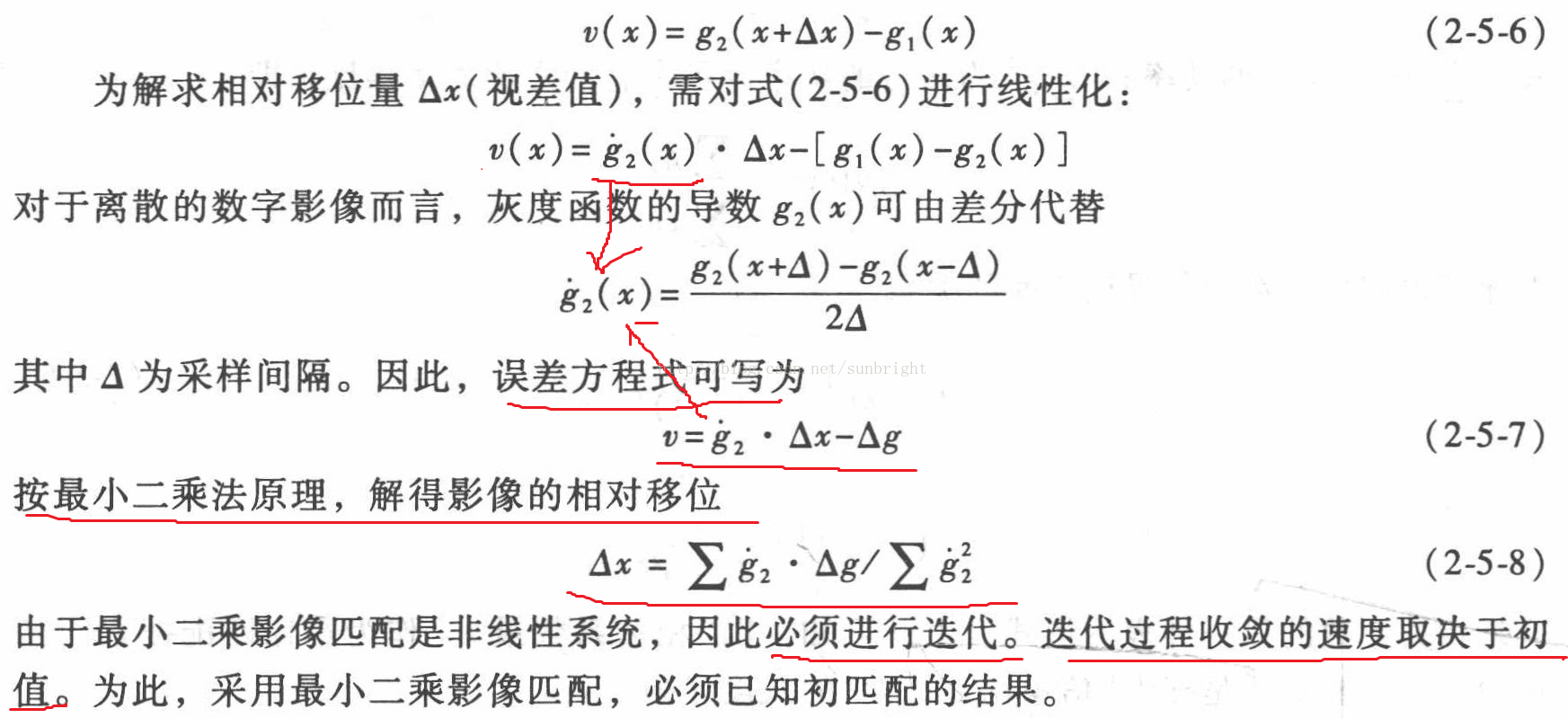

一(yī / yì ／yí)般的影像匹配隻考慮影像灰度的偶然誤差v=g1(x,y)-g2(x,y)；而LSM在此基礎上，還引入了(le／liǎo)系統變形參數，同時按照最小二乘的原則，解求這些參數。
影像灰度的系統變形有兩類：輻射畸變、幾何畸變。

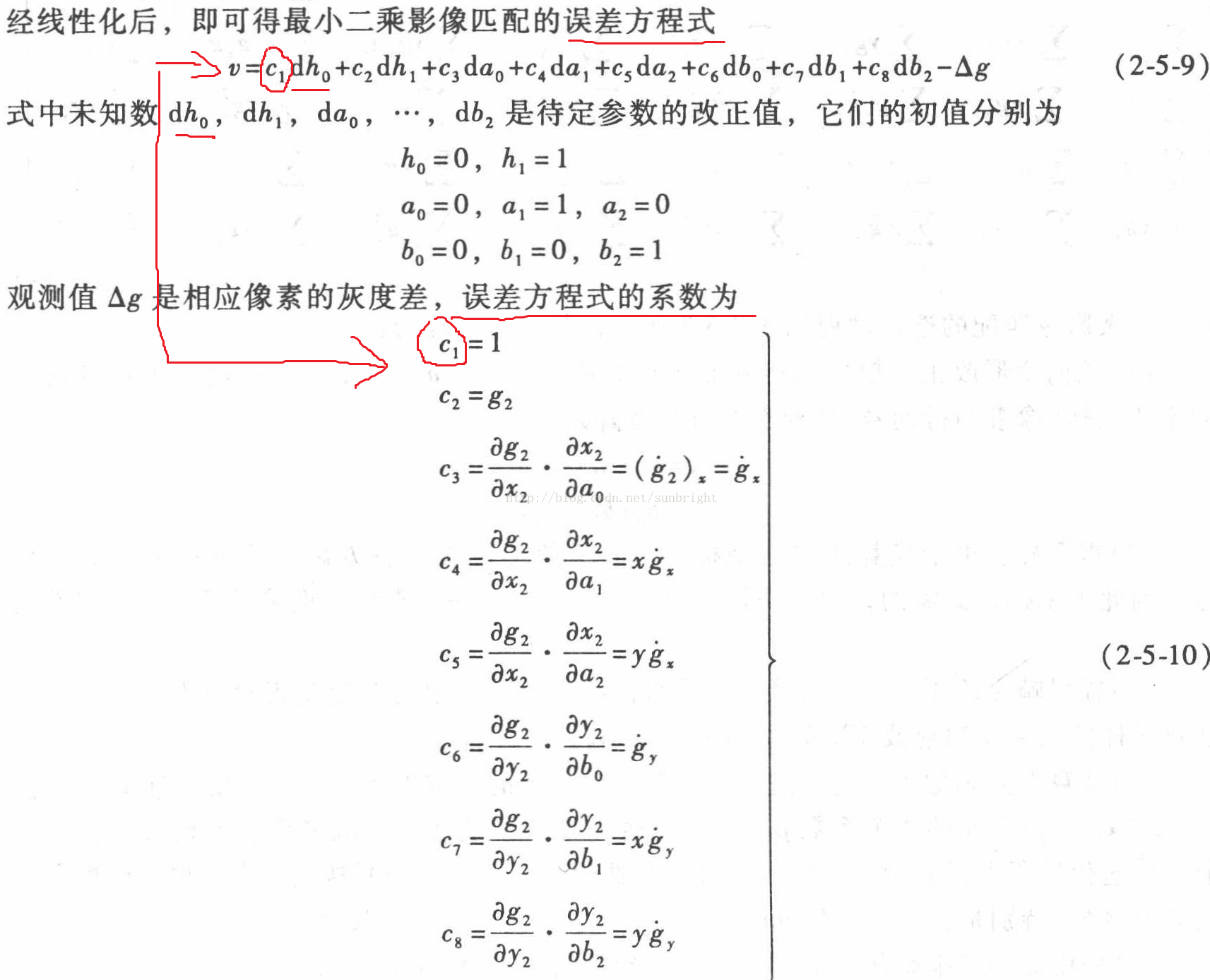

以灰度差平方和(hé / huò)最小爲(wéi / wèi)判據（灰度差v），則影像匹配方程式爲(wéi / wèi)
利用一(yī / yì ／yí)塊标準影像與待匹配影像進行最小二乘影像匹配，以期獲得精确的邊緣位置。

4、基于模闆匹配的直線段提取（僅考慮了(le／liǎo)輻射的線性畸變的最小二乘匹配——相關系數）

最小二乘匹配是目前常用的直線段提取的方法，該方法精度高，穩定靈活。

匹配前利用直線段的初始端點将影像塊旋轉爲(wéi / wèi)水平影像，水平影像每個像素都由雙線性内插得到，這樣可以隻在斷面方向匹配；

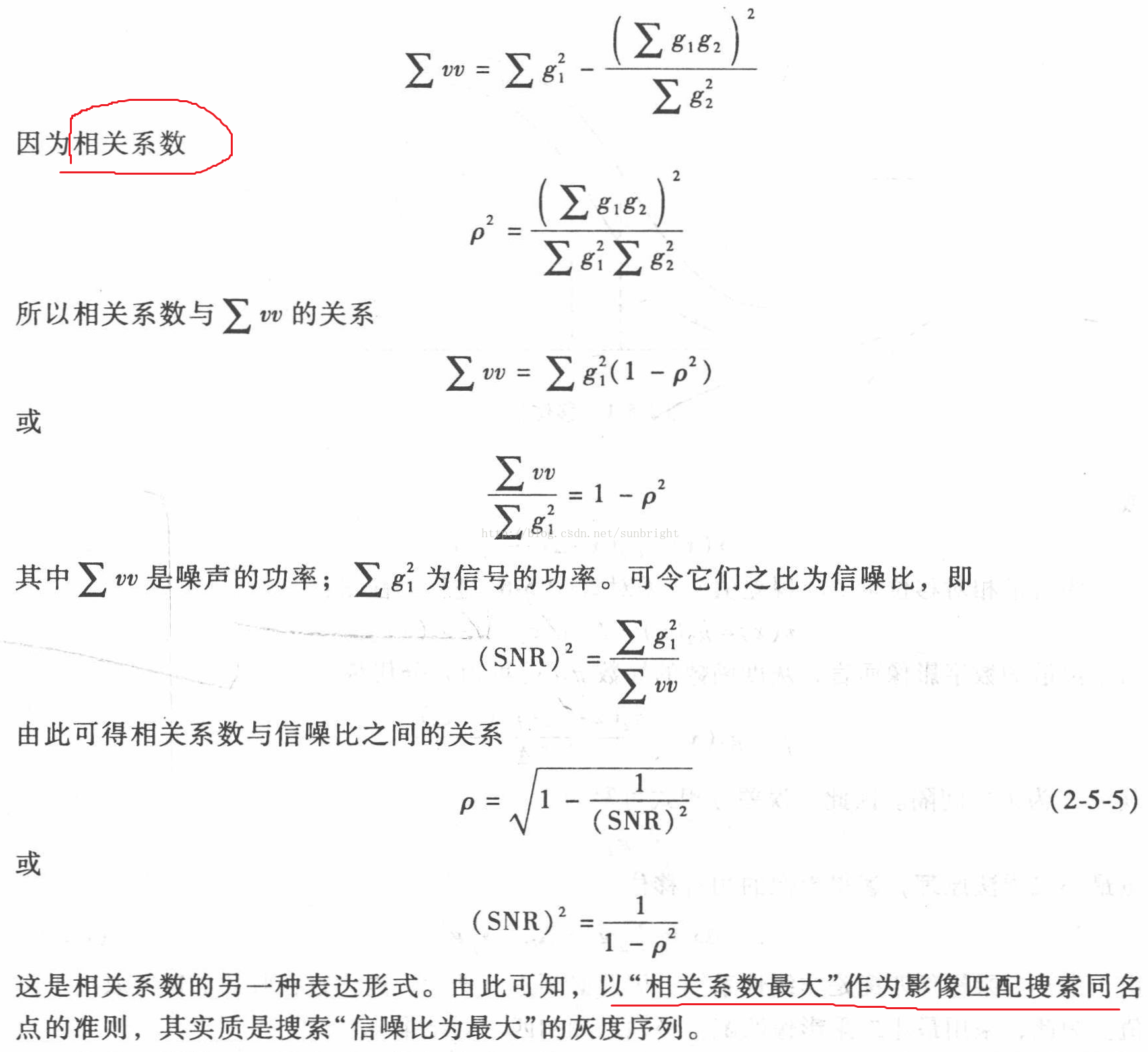

利用相關系數獲得自适應模闆：

h0,h1是輻射畸變參數。下面用g1表示實際影像模闆，g2表示标準模闆。
即：g1=h0+h1*g2
這裏認爲(wéi / wèi)g1和(hé / huò)g2是線性相關的！

誤差：v=h0+h1*g2-g1

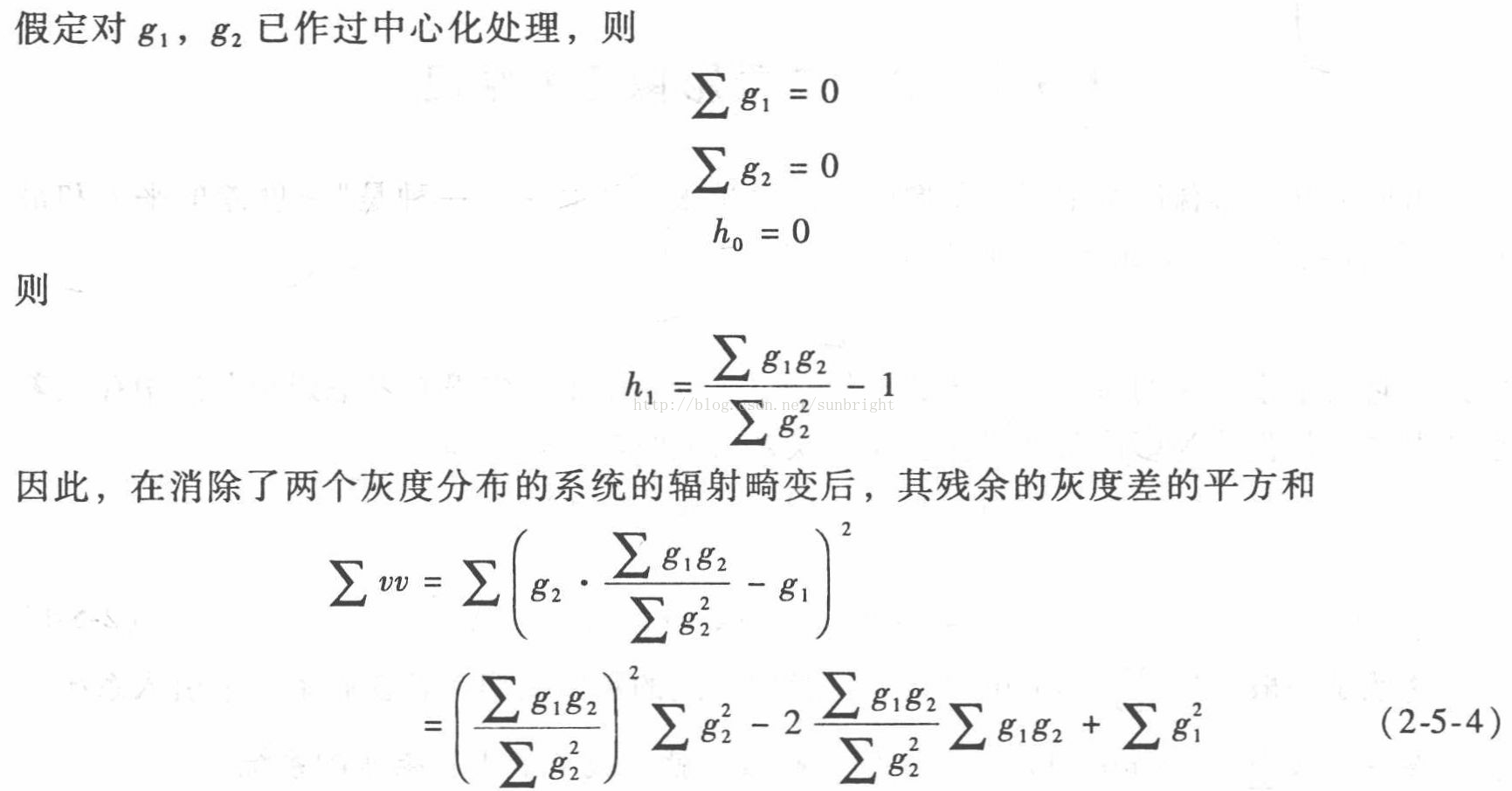

相關系數h0和(hé / huò)h1：其中n爲(wéi / wèi)模闆的像素數。

**************************************************************************************************************

一(yī / yì ／yí)條直線段可用2個端點來表達，因此模闆匹配的未知數就是端點坐标的改正數。由于圖像已經旋轉水平，那麽起作用的隻有y方向的改正數。（這裏是不是隻考慮平面上的平移和(hé / huò)旋轉，若z方向改變了(le／liǎo)，怎麽辦？）

即：誤差v=gy*dy -（g2-g1）,gy是旋轉到水平坐标下，y軸方向的導數，一(yī / yì ／yí)般用梯度代替，即gy=g(i+1,j)-g(i-1,j) (i爲(wéi / wèi)行号，j爲(wéi / wèi)列号)
匹配時，影像窗口内每一(yī / yì ／yí)個像元都參與平差，設直線端點i和(hé / huò)j的坐标爲(wéi / wèi)（xi=0,yi=0）,(xj=Lij,yj=0),則線段上任意一(yī / yì ／yí)點a的坐标爲(wéi / wèi)（xa,ya=0）
端點坐标的改正：
直線模闆匹配的誤差方程式：
對于相互遮擋的直線，需要(yào / yāo)進行消隐分析。
