CCD知識簡介

1. CCD介紹

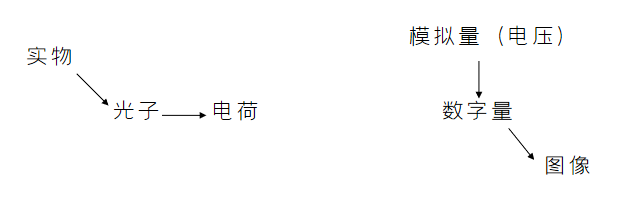

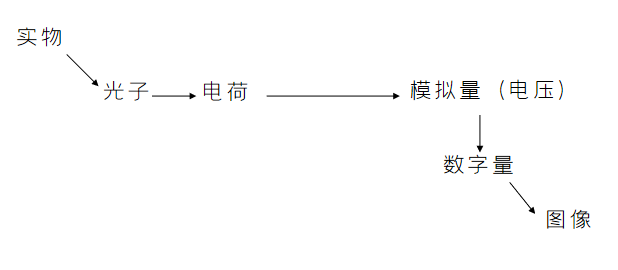

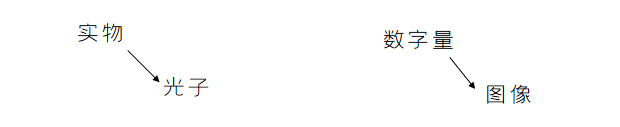

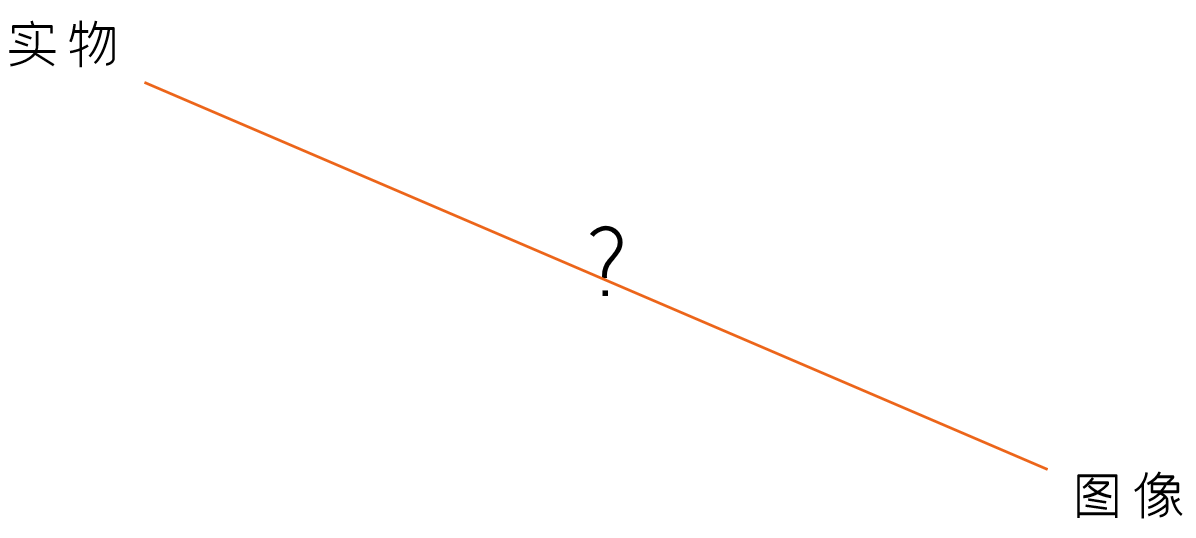

 圖像采集和(hé / huò)處理的過程，最基本的是要(yào / yāo)把實物盡量真實地(dì / de)反映到虛拟的圖像

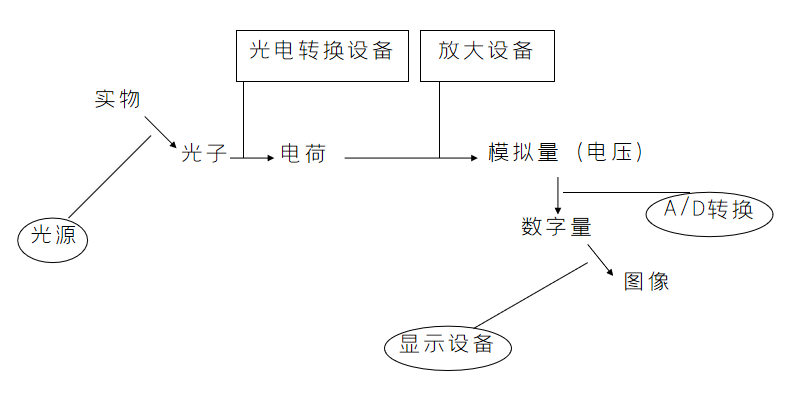

由于光電轉換設備和(hé / huò)放大設備都是針對微觀的電荷進行操作。就需要(yào / yāo)一(yī / yì ／yí)個精密的器件來完成這兩個過程，我們常用的是CCD和(hé / huò)COMS。

 2. CCD工作原理

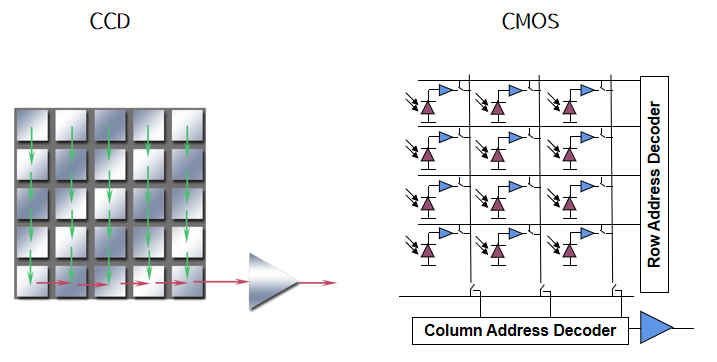

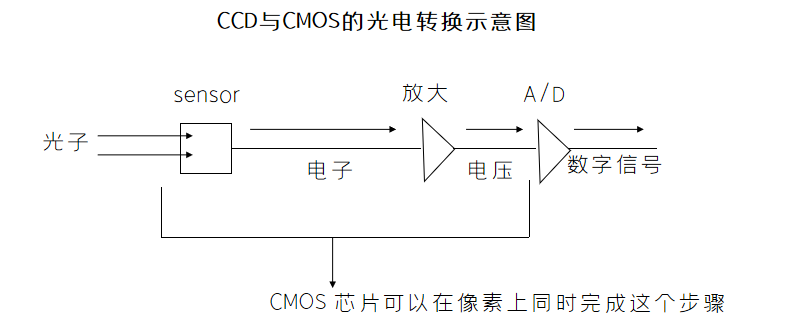

由上面兩圖可看出：

CMOS和(hé / huò)CCD最大的區别就是CMOS的

電荷到電壓轉換過程是在每個像素上完成的

3. CCD與CMOS

(1) 由于上面所說的結構，CCD的電路更改就更方便。而由于CMOS的過分集成，電路更改就不方便。但可靠性高。

(2) CMOS功耗小。

(3) CMOS噪聲大。

(4) CMOS靈敏度差。

(5) CMOS速度快，由結構決定。

(6) 成本CMOS便宜些。

從以上的對比可以看出：CCD在圖像的質量上更有優勢。而常見的高速攝像頭則會采用CMOS芯片。

光子到電壓的轉化要(yào / yāo)經曆如下過程：

A.有一(yī / yì ／yí)個光電轉換裝置把入射到每一(yī / yì ／yí)個感光像素上的光子轉化爲(wéi / wèi)相應數量的電荷

B.這些電荷可以被儲存起來

C.電荷可以被有秩序地(dì / de)轉移出感光區域

D. 電荷都要(yào / yāo)經過放大器轉化爲(wéi / wèi)電壓量

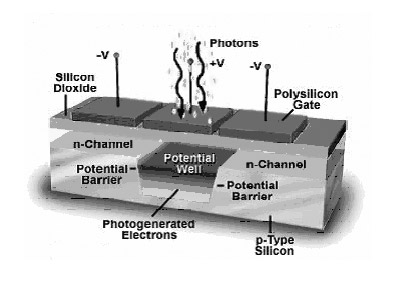

CCD單元部分，就是一(yī / yì ／yí)個由金屬-氧化物-半導體組成的電容量，簡稱MOS。

當有光子射到CCD的光電轉換層時，CCD表面就會産生電荷。

因爲(wéi / wèi)每個CCD單元都是一(yī / yì ／yí)個電容器，所以它能儲存電荷。但是，當有電荷注入時，勢阱深度将随之變淺，因爲(wéi / wèi)它始終要(yào / yāo)保持極闆上的正電荷總量恒等于勢阱中自由電荷加上負離子的總和(hé / huò)。

這一(yī / yì ／yí)過程存在着以下問題：

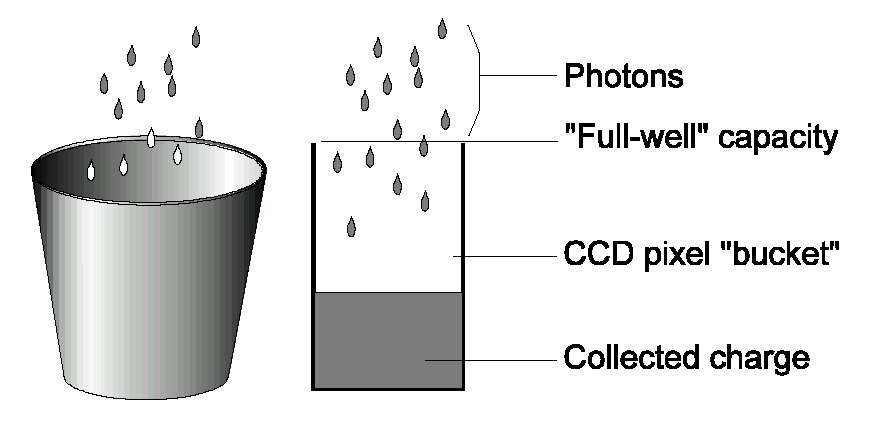

當一(yī / yì ／yí)個像素聚集過多的電荷後，就會出現電荷溢出，溢出的電荷會跑到相臨的像素勢阱裏去。這樣電荷的電量就不能如實反映原物。也就是常說的blooming。

要(yào / yāo)避免這種情況發生的方法：

A.把桶做大些

B.讓雨早點停

C.間歇地(dì / de)，把裝滿水的桶倒出一(yī / yì ／yí)些

D.做個導流管，讓溢出的水流到地(dì / de)上去，不要(yào / yāo)流到其他桶裏

對應的方法：

A.增大單位像素尺寸

B.縮短曝光時間

C.間歇開關時鍾電壓

D.溢出溝道和(hé / huò)溢出門

缺點：對于暗的部分曝光不足，會降低速度,制作複雜，且還有缺陷，所以，增大像素尺寸是最完善的做法。

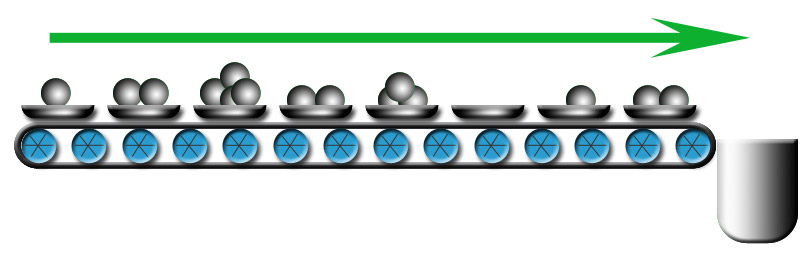

當一(yī / yì ／yí)個CCD芯片感光完畢後。每個像素所轉換的電荷包，就按照一(yī / yì ／yí)行的方向轉移出CCD感光區域。爲(wéi / wèi)下一(yī / yì ／yí)次感光放空間。

4. 電荷轉移

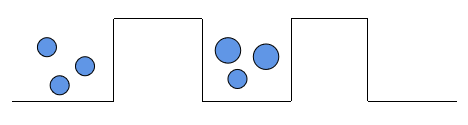

CCD中電荷包的轉移是由各極闆下面的勢阱不對稱引起的，電壓高的地(dì / de)方，就會産生相對的勢阱，電荷會聚集在勢阱裏。當高電壓的位置按照一(yī / yì ／yí)定方向轉移時，勢阱的位置也會随之轉移，如此，電荷就會随着移動。

把CCD的電極分爲(wéi / wèi)幾組，相同組的電極施加相同的電壓來實現勢阱的移動。按照分組情況，可分爲(wéi / wèi)：2相，3相和(hé / huò)4相CCD。

2相CCD勢阱與勢壘依次間隔一(yī / yì ／yí)個電極的寬度

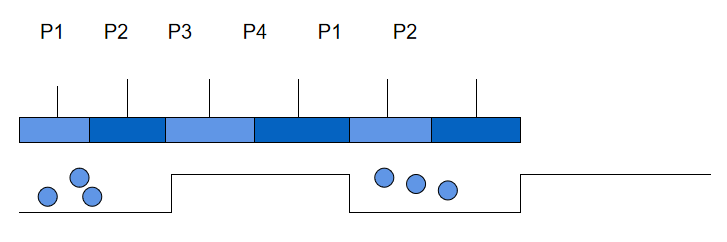

而4相CCD，其勢阱與勢壘各占據2個電極的寬度阻隔相鄰像素間電荷的溢出能力更強，适用于高速時鍾。

5. Scan & Transfer

根據陣列排布方式的不同，CCD成像器件分爲(wéi / wèi)線陣列和(hé / huò)面陣列兩大類。

線陣CCD的構造相對簡單，隻是單行的感光和(hé / huò)轉移。

而面陣芯片複雜一(yī / yì ／yí)些。下面是一(yī / yì ／yí)些常見的面陣排列方式。

陣列的每一(yī / yì ／yí)個像素都感光，傳輸時，每一(yī / yì ／yí)列向單行串行寄存器上相對應的位置轉移。同時，串行寄存器向陣列的出口轉移陣列的一(yī / yì ／yí)半像素感光，另一(yī / yì ／yí)半被遮住，傳輸時，首先感光部分快速向不感光部分的對應位置轉移。之後每一(yī / yì ／yí)列向單行串行寄存器上相對應的位置轉移。同時，感光部分的空間由于沒有了(le／liǎo)電荷可以繼續感光。

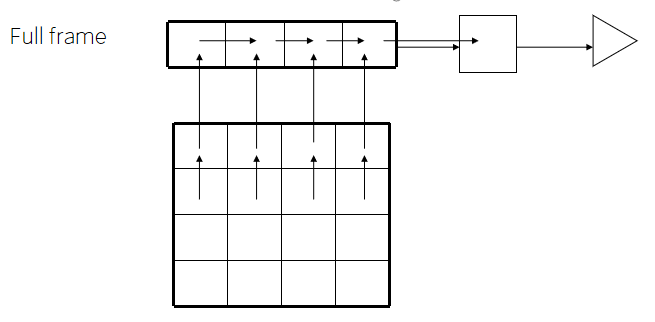

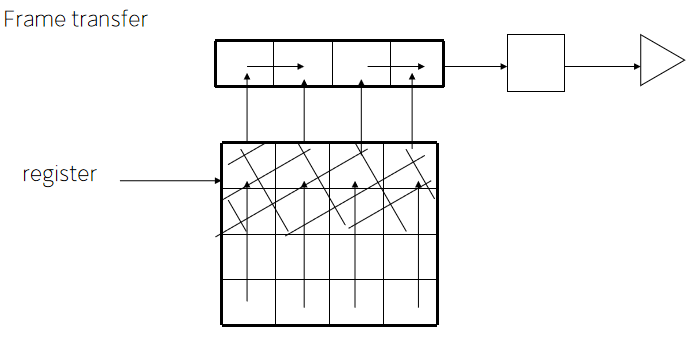

對比一(yī / yì ／yí)下Full frame  和(hé / huò) Frame transfer 兩種傳輸模式。

Frame transfer 的優勢在于，利用了(le／liǎo)像素間傳輸快的特點，從而忽略這一(yī / yì ／yí)時間，使得，在上一(yī / yì ／yí)幀電荷轉移出芯片的同時可以采集下一(yī / yì ／yí)幀圖像。同時，這種模式，可以不加任何快門工作。但這樣做，畢竟還是會在很短的一(yī / yì ／yí)段時間裏，使得傳輸的電荷還在接收新感光得到的電荷。從而使圖像出現一(yī / yì ／yí)些類似拖尾的光斑，這就是常說的SMEAR現象。要(yào / yāo)避免這種現象，最好是給SENSOR加上快門。

Full frame  由于sensor始終曝光，所以在傳輸時，快門遮擋是必須的。

那麽，對于這種芯片的缺點，既不能充分利用所有入射光，也有一(yī / yì ／yí)些新的技術可以彌補，比如，微透鏡技術。

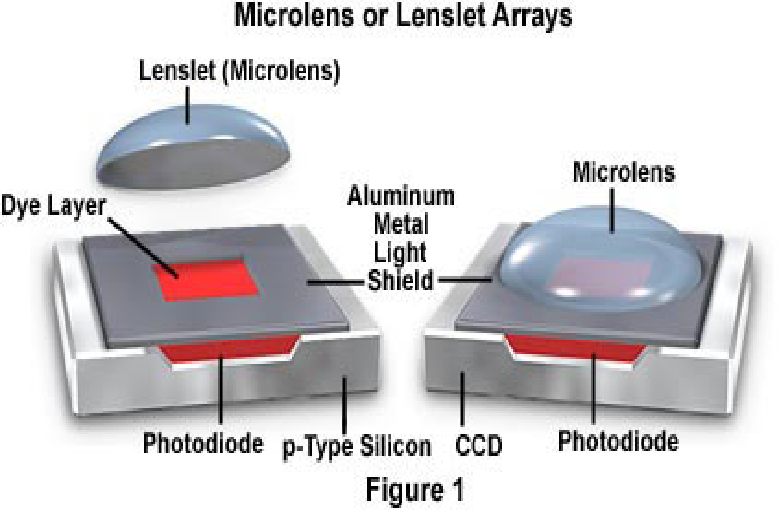

微型透鏡技術的特點在于：
微透鏡陣列覆蓋CCD的全部表面，它能将入射的全部光線會聚在光電二極管上，這樣，入射光将得到接近100％的利用；
使用微透鏡技術可縮小光電二極管的尺寸，從而提高圖像傳感器的靈敏度；
光電二極管的尺寸縮小了(le／liǎo)，噪聲也随着降低了(le／liǎo)；
光電二極管的尺寸縮小，可以有更大空間用于布置電子元器件和(hé / huò)傳輸溝道等，促使CCD整體性能的提高。

此外，在CCD的制作過程中，還有一(yī / yì ／yí)些其他非常有用的技術。

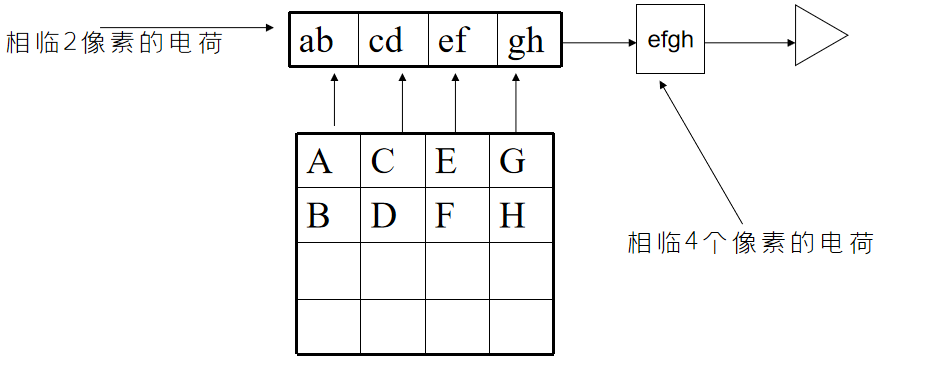

Binning 的作用，在于，把相臨幾個像素所積累的電荷累加起來。作爲(wéi / wèi)一(yī / yì ／yí)個電荷進行轉換。這樣做的效果，相當于把幾個像素拼成了(le／liǎo)一(yī / yì ／yí)個大像素使用。優點，速度快。缺點，分辨率降低。

Binning  2*2

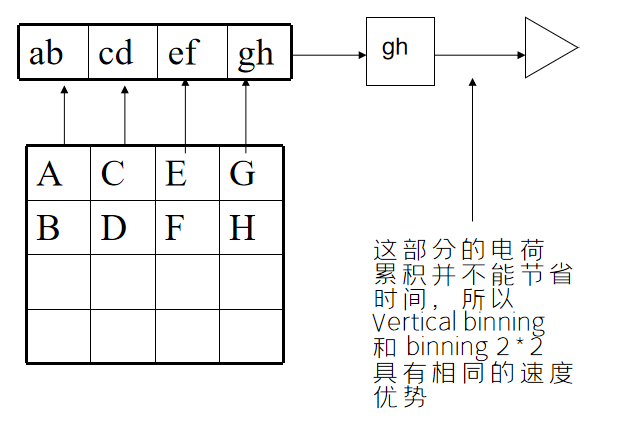

Vertical Binning

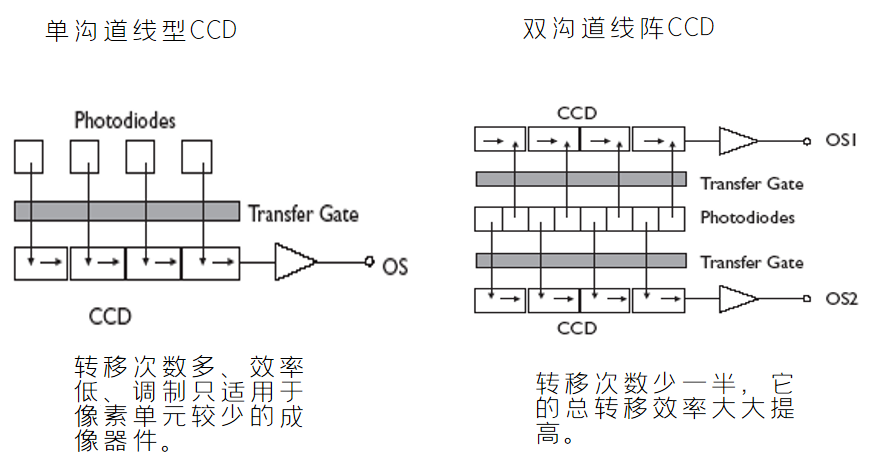

上面所述，都是按照，單行，單列的模式進行電荷傳輸的。其實，如果單行的像素太多，會影響傳輸速度。這時可以使用多溝道傳輸。

彩色形成，需要(yào / yāo)同一(yī / yì ／yí)點的R/G/B三原色的數值。

1.用空間疊放的三片CCD，分别感R，G，B光，并在感光後過濾掉相應色光。

2.利用棱鏡，将光線折射成三部分。在R，G，B三束光線的方向上分别帖上三片感光片，各自感光。

3.利用BAYER濾光片，讓相臨四個像素分别隻能接收R，G，G，B光。每個像素輸出的信息隻是相應色光的灰度值。之後，通過軟件合成爲(wéi / wèi)彩色。這樣，每個像素的彩色信息其實是不獨立的，依賴于相臨像素的信息。

4.SUPER CCD ，一(yī / yì ／yí)個蜂窩型的CCD感光片，每個像素被使用3次，相當于增大了(le／liǎo)有效像素數量。

CCD的重要(yào / yāo)特性和(hé / huò)技術對于采集圖像的影響。

A.有效像素多，拍攝的圖像精度更高

B.幀頻高，速度快，拍攝的運動過程更細緻

C.CCD的芯片，圖像質量要(yào / yāo)比CMOS的好一(yī / yì ／yí)些，但速度慢

D.像素尺寸大，能夠更多地(dì / de)接收光子，不容易飽和(hé / huò)

E.對于高精密測量，應盡量使用整個像素面積都感光的芯片,如Full frame 和(hé / huò) Frame transfer

F.使用多通道傳輸的芯片，能提高傳輸速度

G.抗光暈技術，能夠防止過度曝光對圖像的影響

H.使用棱鏡技術的彩色CCD芯片，色彩更真實

I.光譜響應範圍寬，可以對多種類的光敏感
