機器視覺高精度對位TP貼合應用

在高端電子設備制造中，TP（觸摸屏）與柔性屏的貼合工藝難度極高，而MasterAlign視覺對位軟件成爲(wéi / wèi)了(le／liǎo)攻克這一(yī / yì ／yí)難題的關鍵利器。憑借其卓越的圖像識别和(hé / huò)處理能力，MasterAlign爲(wéi / wèi)貼合過程帶來了(le／liǎo)前所未有的精準度與效率提升。

MasterAlign視覺對位軟件采用先進算法，搭配高分辨率相機，能夠在極短時間内精準識别柔性屏和(hé / huò)TP上的細微特征點。超優的圖像采集速度，确保在高速貼合作業時也能實時捕捉位置信息。在實際生産中，軟件可将定位精度控制在±3μm，遠遠高于行業平均水平，極大地(dì / de)減少了(le／liǎo)貼合偏差。

在貼合過程中，MasterAlign 實時監測柔性屏和(hé / huò) TP 的位置變化。一(yī / yì ／yí)旦檢測到位置偏差，能在毫秒内快速生成并傳輸調整指令至貼合設備，保證每一(yī / yì ／yí)次貼合都精準無誤。無論是折疊屏手機、可穿戴設備的柔性顯示屏，MasterAlign 視覺對位軟件都能精準助力TP貼合，爲(wéi / wèi)柔性顯示技術的發展提供堅實保障，推動電子制造行業邁向新高度。

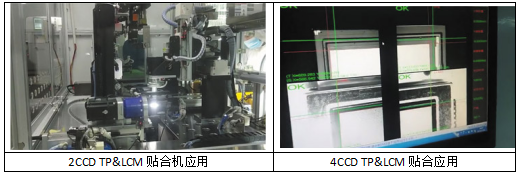

MasterAlign視覺對位系統在此貼合中的應用模型如下：

MasterAlign-4C四相機映射對位。此案例中使用軟件進行高精度的對位應用，在TP屏幕的貼合中，其對位精度可達到±0.001mm，而工作中穩定保持對位時間在0.2s内完成。

MasterAlign-4C軟件主界面

對位原理圖示

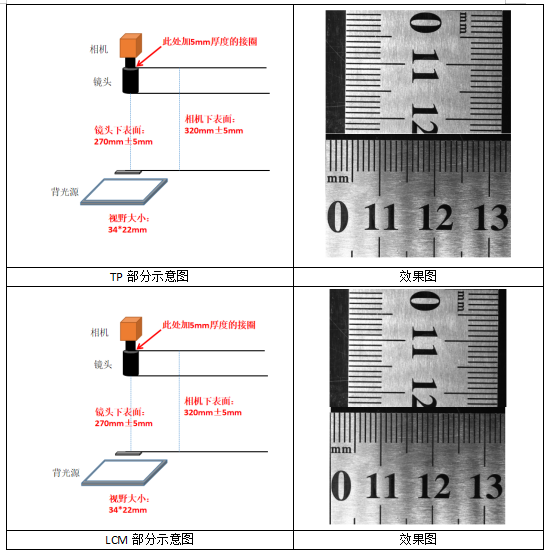

打光配置和(hé / huò)實際Mark電拍照圖如下：

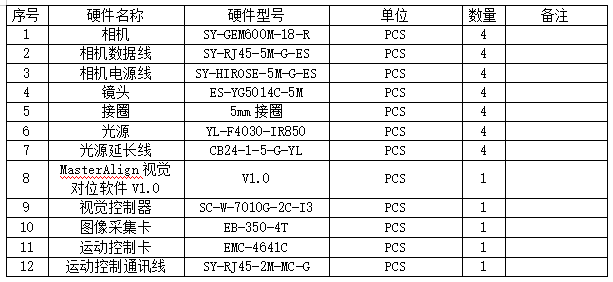

硬件配置清單如下：

此方案适用領域爲(wéi / wèi):各式電子智能産品、手機玻璃蓋闆、手機輔料、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面産品軟對硬、軟對軟的貼合應用。

深圳遠森光電科技有限公司主要(yào / yāo)産品包括視覺對位系統、機械手視覺定位、視覺檢測、圖像處理庫等爲(wéi / wèi)核心的20多款自主知識産權産品，主要(yào / yāo)客戶群體覆蓋消費電子、新能源、物流、交通、醫藥、科研、汽車制造業、光伏半導體、倉儲物流行業等領域。産品已在衆多客戶上線使用，技術先進，性能穩定，運行順暢，助力客戶減員增效，實現自動化轉型升級。
