一(yī / yì ／yí)、7430 串口設置 RS-485 方法說明

1、7430工控機在BIOS頁面中無任何設置

2、COM1 串口默認爲(wéi / wèi) 232，跳帽如下： COM1 改爲(wéi / wèi) 485，跳帽如下：

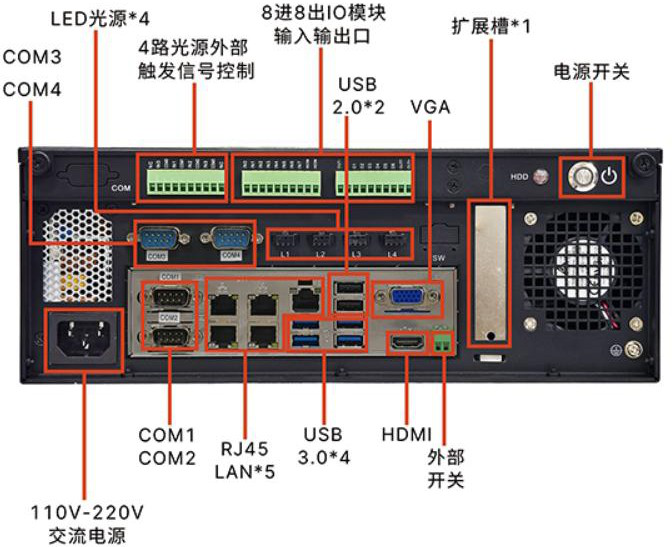

3、7430串口COM1，COM2定義，如下圖：

二、RS-485 測試方法

CV-GL系列恒壓數字光源控制器爲(wéi / wèi)數字光源控制器。256 級亮度調節，輸出亮度支持手動調節和(hé / huò)軟件調節，軟件調節支持RS-232或RS-485串口通訊，我們可以使用SY-DL4CH-CV-24-C-GL光源控制器來驗證工控機 485 串口是否可以正常工作。

1、連接線路

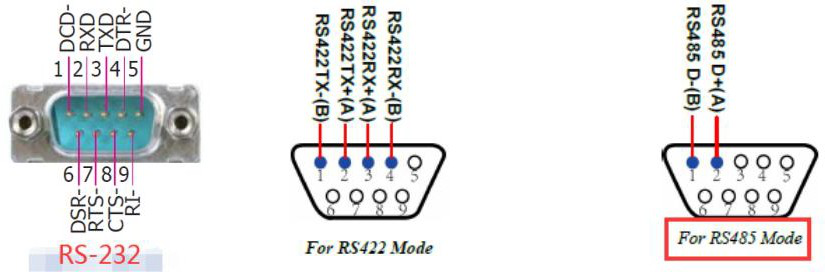

RS232/RS-422/485 定義如下圖所示，按照定義接線：

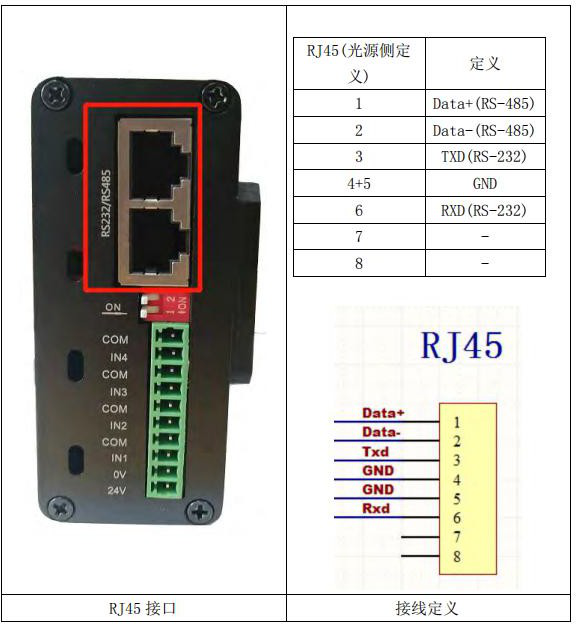

已知7430的485模式在COM1串口上是1,2針腳輸入輸出，需要(yào / yāo)準備RJ45 網線将水晶頭插入數字光源控制器的485 RJ45接口，将另外一(yī / yì ／yí)端的網線拆開，将橙白色的線與2連接，黃色的線與1連接

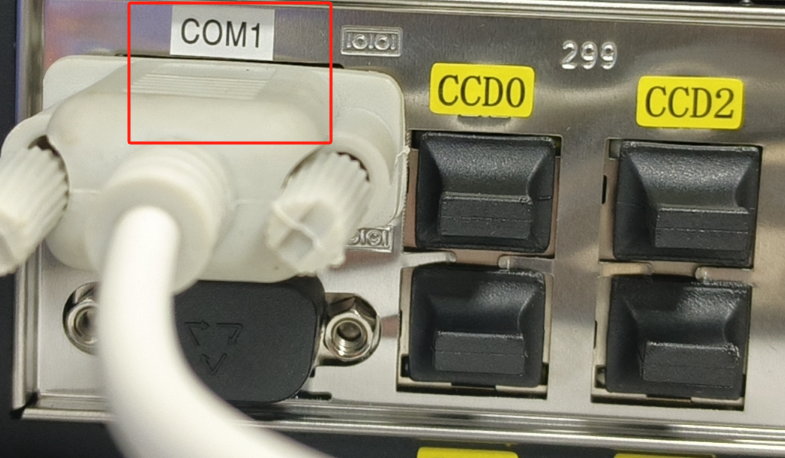

将串口線與COM1連接

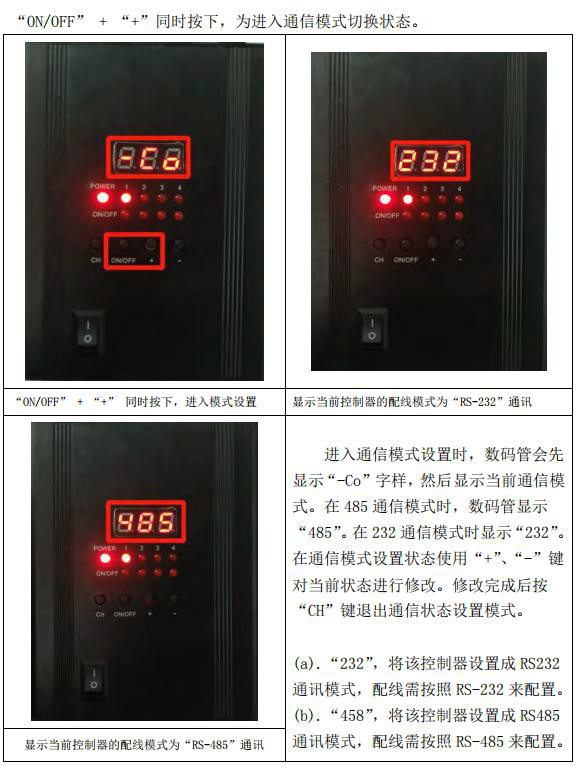

2、将SY-DL4CH-CV-24-C-GL光源控制器通訊模式設置成 485 模式，設置方法如下：

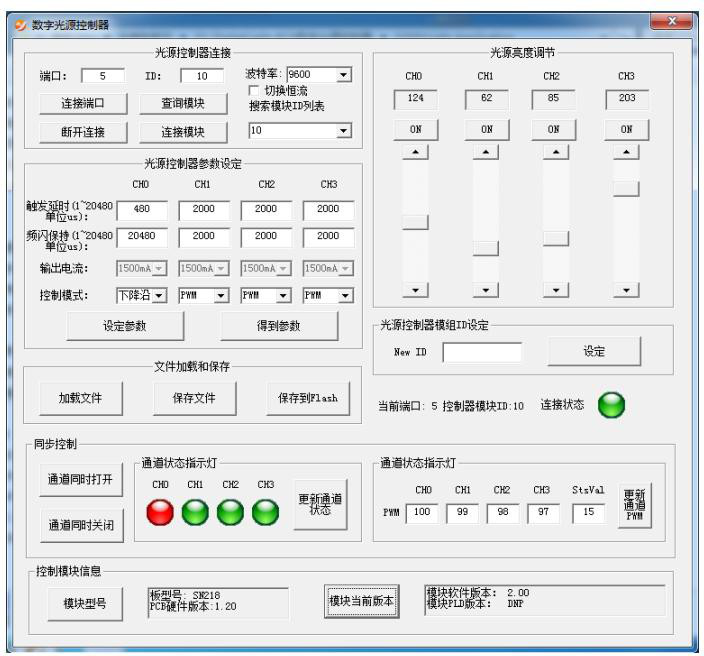

3、使用光源控制器 DEMO 軟件測試連接是否正常

SYilDLight_DIO程序位置:

C:\Program Files\Shuangyi\SY-COM Module\Utility\SYiIDLight.exe
