點膠缺陷中的機器視覺檢測應用

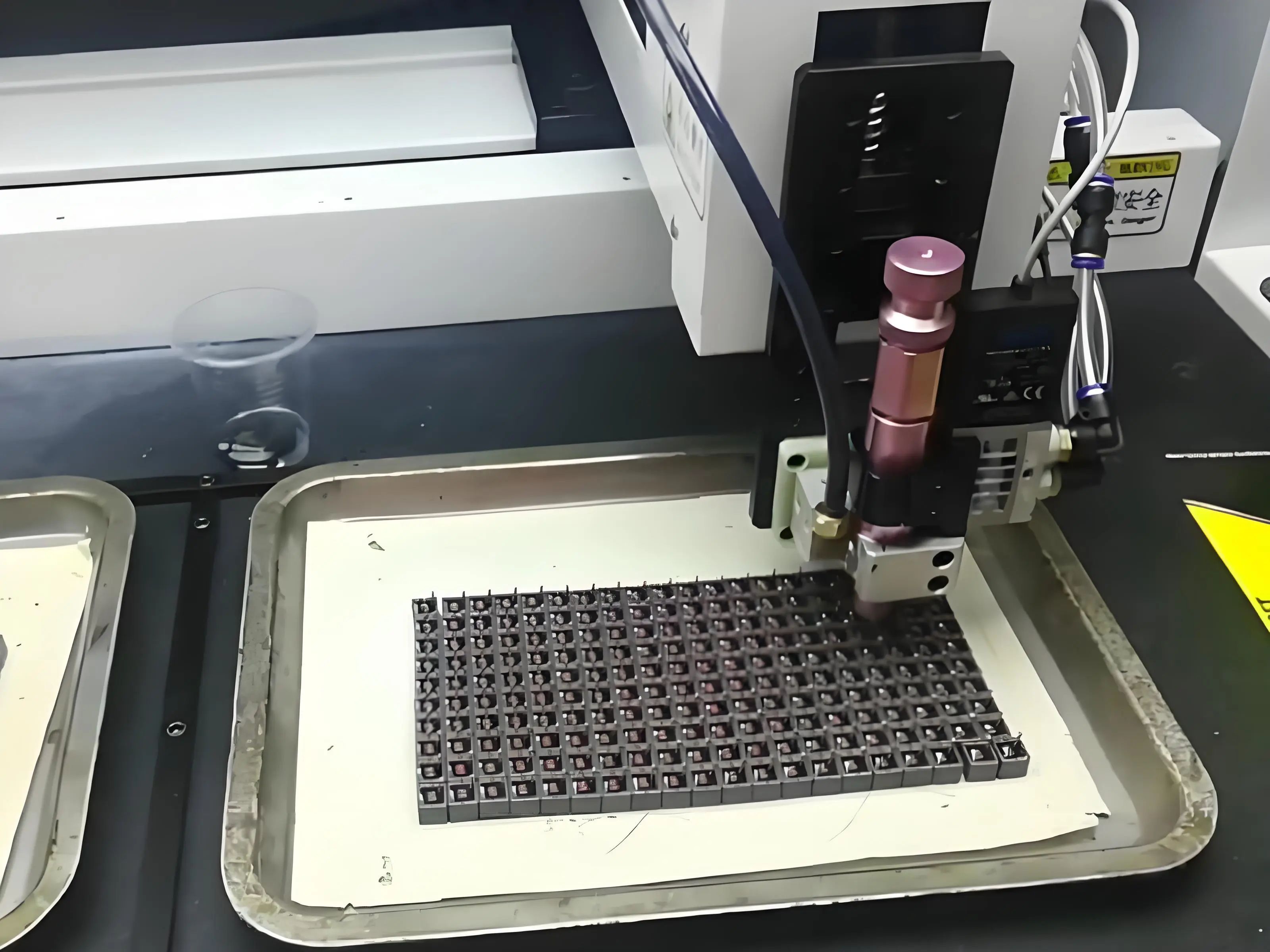

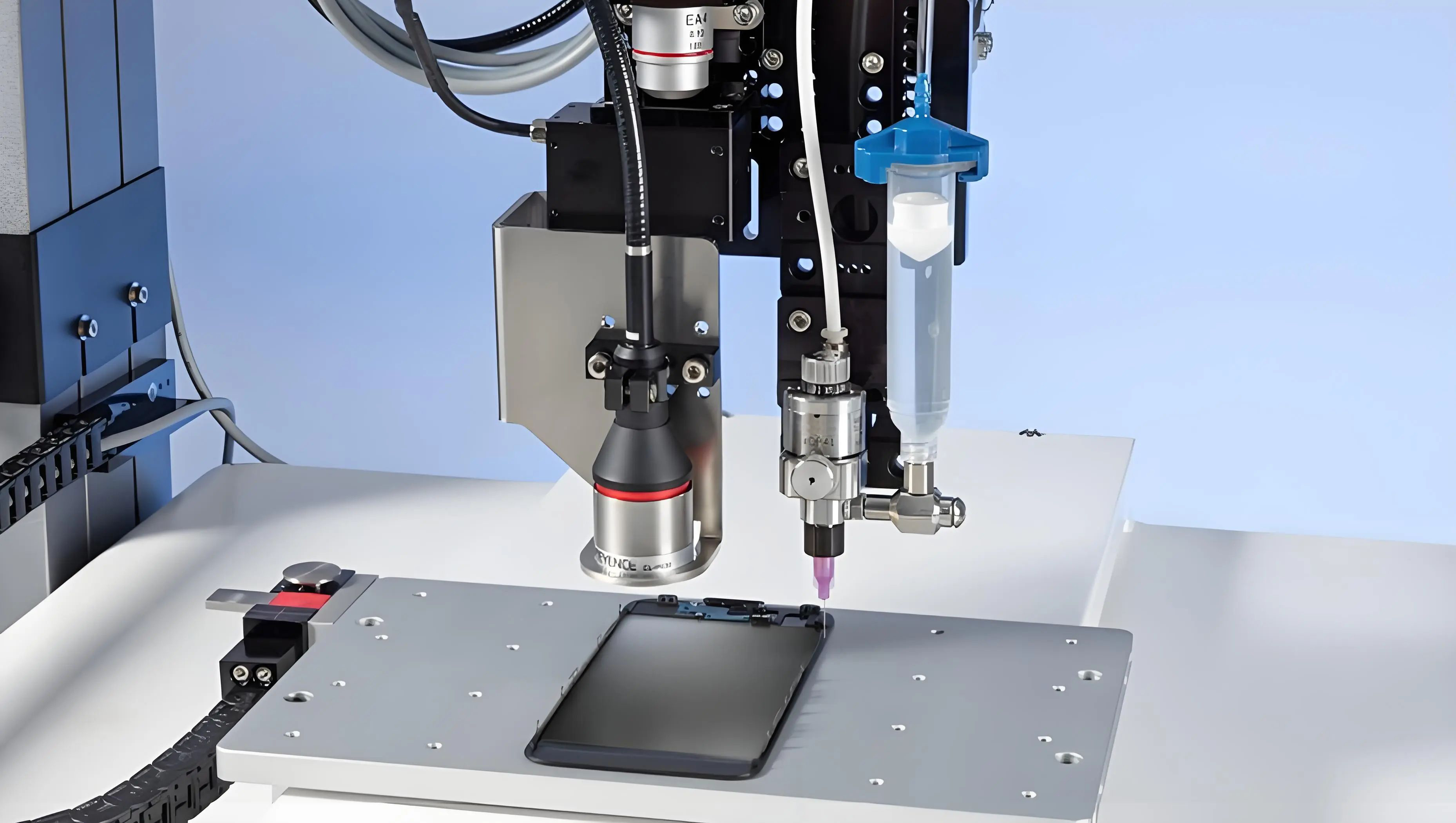

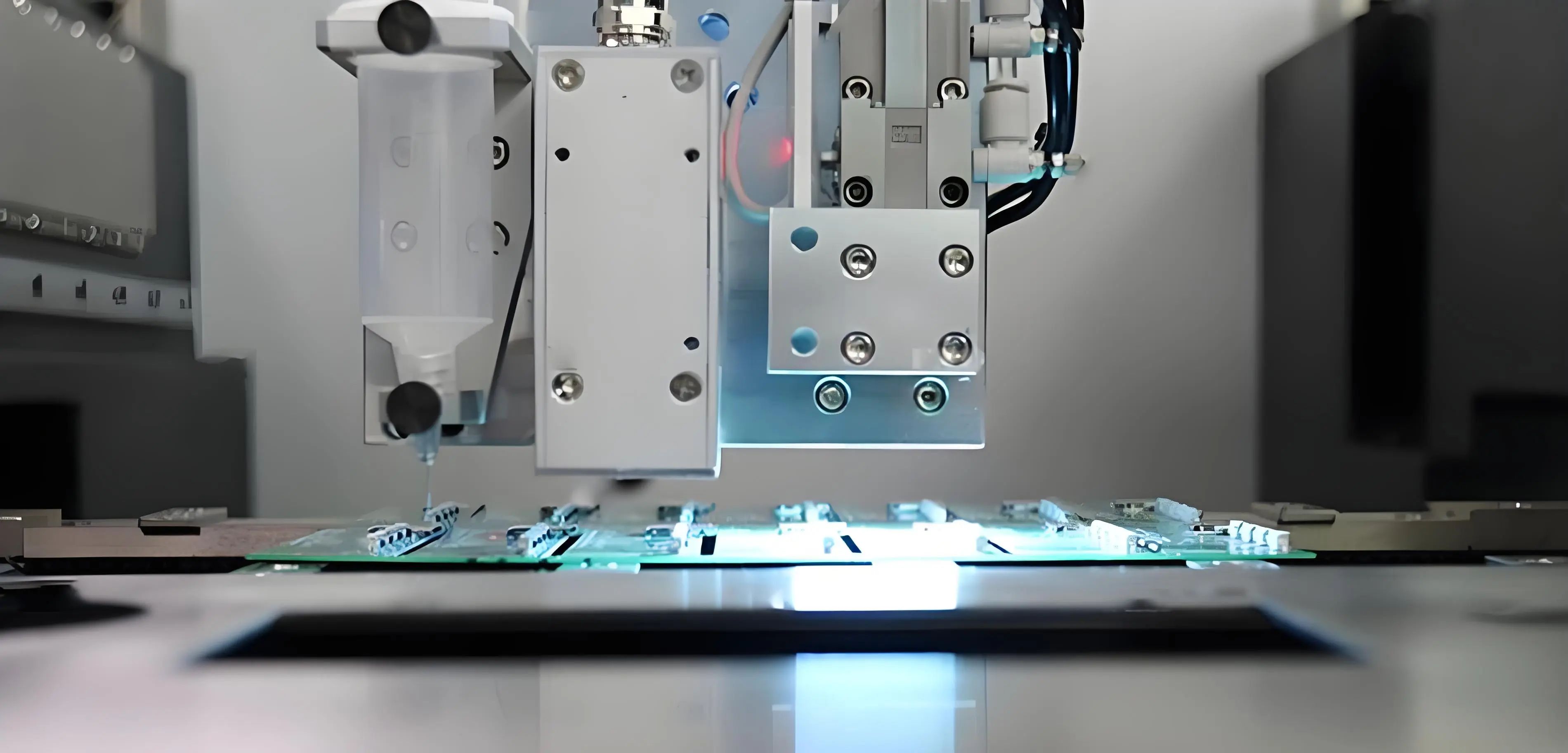

随着工業自動化控制技術和(hé / huò)計算機技術的飛速發展，工業自動化已經滲透到各個行業的生産中。以3C電子産品中的點膠爲(wéi / wèi)例，現在大多采用自動點膠機完成産品的連接、注塗和(hé / huò)密封，都發揮着重要(yào / yāo)作用。但在實際的應用場景中，受機器工藝水平、膠水溫度等情況的影響，點膠過程中使用的膠水可能出現氣泡、膠條斷裂、膠條太粗或太細等缺陷。因此在工業生産需要(yào / yāo)點膠的場合中，控制點膠的質量至關重要(yào / yāo)。在自動點膠機完成點膠後，憑借人工檢測工作量大、效率低、檢測精度不高。已經不能滿足實際的生産需求。爲(wéi / wèi)了(le／liǎo)解決上述問題，基于機器視覺的點膠缺陷檢測技術得到廣泛的應用。

1、基于機器視覺檢測技術現狀

機器視覺是以普通計算機視覺研究爲(wéi / wèi)基礎，并且同時涉及到光源照明技術、高速圖像采集等方面實用技術的研究。在工業中，利用機器視覺構建一(yī / yì ／yí)個完整的工業視覺應用系統需要(yào / yāo)結合多種技術，其中涵蓋了(le／liǎo)機械工程、傳感器、光學成像、運動控制、圖像處理等方面。國内外的相關從業人員研發出基于圖像處理的的視覺算法，其中典型的有：MatroxImaging Library(MIL)、Halcon、Matlab以及開源庫OpenCV 等。目前，在點膠缺陷檢測領域有兩種最常用的算法，其分别是：

基于數字圖像處理的方法

傳統的基于數字圖像處理的方法具有操作簡單，參數較少的優勢，但也存在易受光照等客觀因素影響，膠層分割效果差、缺陷分類差、通用性較差等缺點。

深度學習算法

随着大數據時代的來臨，各類信息資源的輕易獲取使得深度學習的應用也越來越廣泛。特别是在卷積神經網絡中，圖片被深度卷積和(hé / huò)池化之後，隐含層能夠表現出比手動獲取更加具有泛化性和(hé / huò)抽象性的特征，從而在識别分類上取得了(le／liǎo)很好的效果。深度學習的出現爲(wéi / wèi)點膠缺陷的識别帶來了(le／liǎo)更大的可行性。

2、點膠檢測系統的光學檢測方案

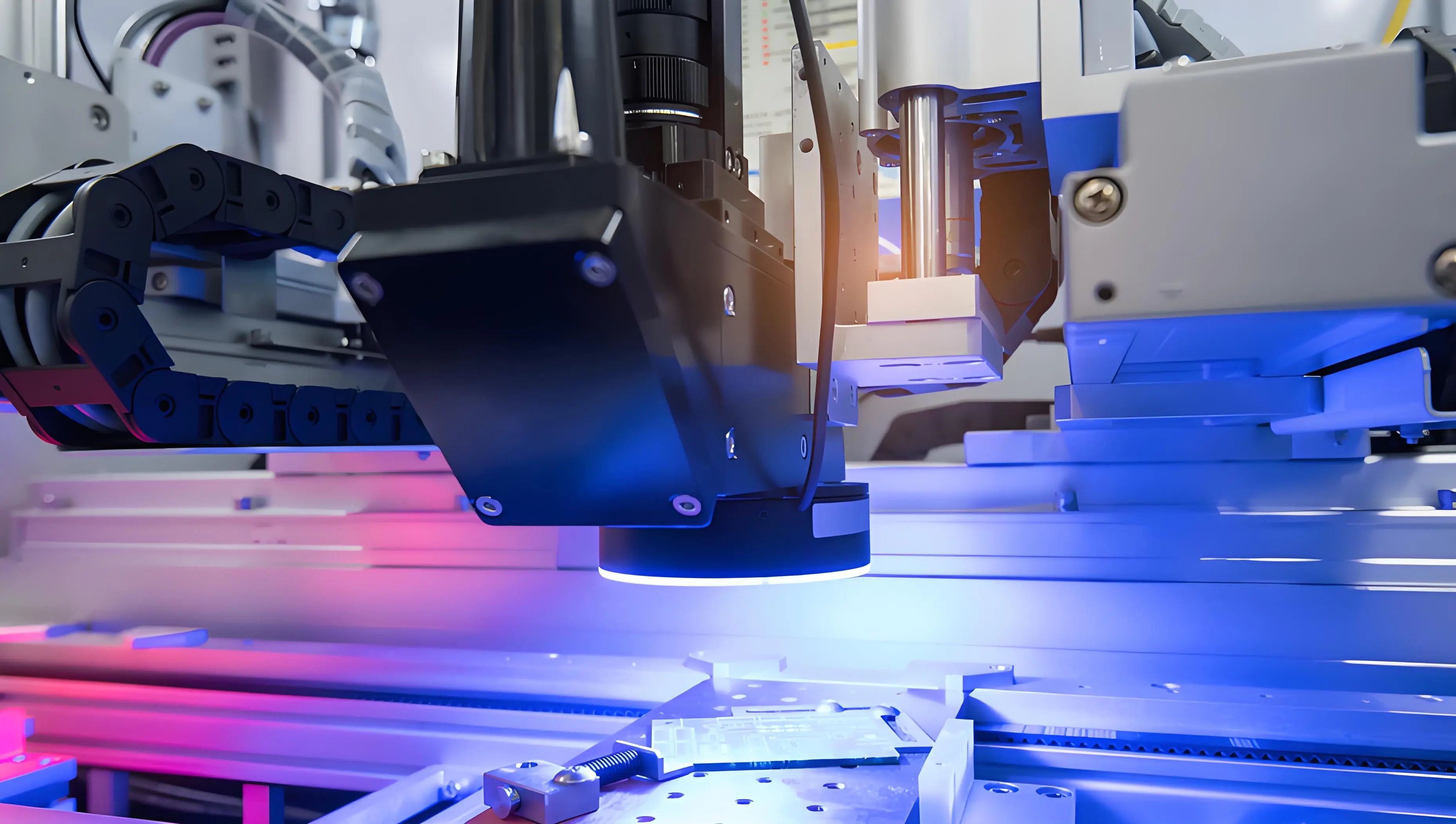

考慮到膠條爲(wéi / wèi)透明膠，存在反光現象，所以要(yào / yāo)求光源在各個角度的光照程度較爲(wéi / wèi)均勻，而同軸光具有高密度排列，成像清晰，亮度均勻等特點。此外，在要(yào / yāo)求光照亮度均勻的同時，由于部分膠條中存在氣泡，在實際的使用場景中，同軸光源和(hé / huò)待檢樣品之間一(yī / yì ／yí)定的距離，最終獲取的圖片中軟件無法識别到氣泡特征，這時我們需要(yào / yāo)在加上一(yī / yì ／yí)條條形光源在膠條上方進行照射，使得氣泡特征可見。由于垂直照射方式具有照射面積大、光照均勻性好等優點，故同軸光源選擇垂直照射方式。同時。我們采用條形光源針對待檢樣品進行補光，并且将條形光源從側面照射，不會影響到同軸光源的照射效果。

3、點膠檢測系統的算法方案

膠缺陷的類别定義

在實際的點膠過程中，往往因爲(wéi / wèi)點膠量的大小、 點膠壓力、針頭大小、膠水的粘度以及膠水溫度等因素，導緻生産的膠條會存在各種各樣的缺陷，從而影響産品的質量。工業生産中比較常見的幾種缺陷種類：

多膠：膠條中間部分寬度大于其他部分，

少膠：膠條中間部分寬度小于其他部分

斷膠：膠條出現一(yī / yì ／yí)次或多次的斷裂

扭曲：膠條整體存在多處彎曲現象

氣泡：膠條中含有數目較多的氣泡

對于點膠缺陷檢測有兩點要(yào / yāo)求:

(1)由于缺陷檢測的點膠圖像數量多，用時長，精度要(yào / yāo)求高；

(2)點膠缺陷圖片受環境影響存在質量上的不同，在進行檢測的過程中，不同檢測場景和(hé / huò)需求對軟件算法的準确性和(hé / huò)魯棒性也有不同的要(yào / yāo)求。

基于數字圖像處理的算法

在對膠條進行缺陷檢測之前，必須先得到膠條的圖片，而在實際的生産加工中，會将工件上的某塊區域作爲(wéi / wèi)Mark定位點，采用圖像匹配算法來尋找該Mark點的位置，從而得到膠條的具體位置，由此在工業攝像頭得到工件圖片後，無需對整幅圖片進行缺陷分析，同時也去除了(le／liǎo)一(yī / yì ／yí)些幹擾區域，方便了(le／liǎo)視覺算法的後續處理。以下爲(wéi / wèi)針對點膠缺陷相應的基于數字圖像處理的方法：

多膠少膠：

對于膠條多膠少膠的缺陷檢測，首先 對圖片進行相應的預處理操作，得到二值化圖像後進行膠條兩側輪廓的獲取，對提取到的輪廓區域進行水平和(hé / huò)垂直方向的投影，通過計算像素值數量的最大值和(hé / huò)最小值的差值以及像素值投影圖中曲線形狀來判斷是否存在缺陷和(hé / huò)具體類型。

斷膠：

對于膠條斷膠缺陷檢測，根據膠條斷裂圖片的特征，對獲取到的圖像進行整體預處理，然後将處理後的圖片和(hé / huò)标準樣品之間進行對比，判斷各個輪廓之間是否存在缺陷。

扭曲：

針對膠條扭曲缺陷檢測，通過計算尋找到 的輪廓的凸缺陷的面積(即輪廓面積與其凸包面積的差值)來作爲(wéi / wèi)判斷是否存在扭曲缺陷的标準。

深度學習檢測系統搭建流程

深度學習模型的選擇一(yī / yì ／yí)般在利用深度學習算法進行缺陷檢測時，首先要(yào / yāo)确定的是網絡模型。因爲(wéi / wèi)膠條種類分爲(wéi / wèi)6類，類别數量不是很多，可選擇AlexNet、MobileNet 以及Lenet-5、U-net等網絡深度不同的或者更優質的網絡模型。

在工業領域中，可以在人爲(wéi / wèi)制造缺陷、數據增廣、生成對抗網絡、遷移學習等手段解決相應的訓練數據問題。在訓練過程中進行相應微調是必不可少的。過拟合現象在深度學習中屢見不鮮，如果網絡模型出現此類問題，那麽該網絡就無法正常使用，爲(wéi / wèi)了(le／liǎo)解決這個問題，一(yī / yì ／yí)般會使用模型集成的方法，即訓練多個模型進行組合。

4、結論

在實際的點膠過程中，由于多種因素的影響容易出現各種缺陷，因此在對膠條進行缺陷檢測時，更多的是采用機器視覺的方法，從而達到提高生産效率和(hé / huò)降低成本的目的，進而使得産品更加具有競争力。
