工業相機掉線排查SOP

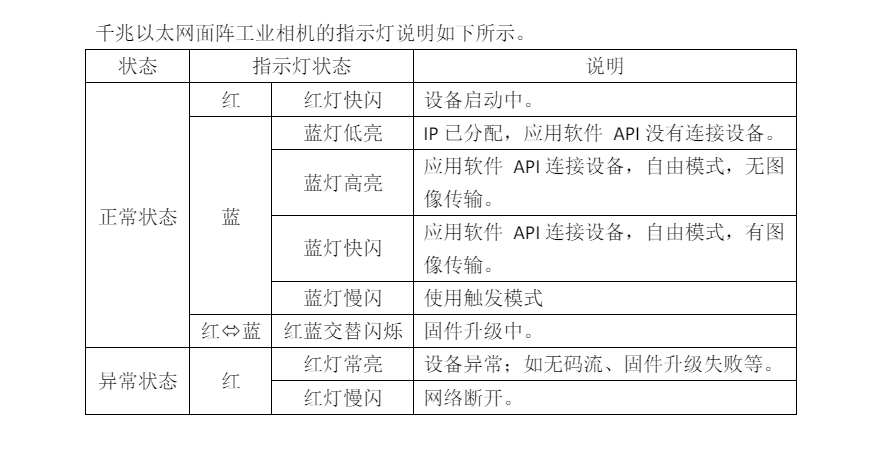

使用過程中工業相機掉線優先檢查 LED 燈狀态

按照以下異常狀态逐一(yī / yì ／yí)排查：

(1)LED 燈常滅：供電異常

①　普通供電相機需要(yào / yāo)檢查電源線纜是否異常，可嘗試重新拔插電源線纜，看是否接觸不良或沒插到位，以及線纜存在破損，則需要(yào / yāo)更換電源線纜。如以上措施不能恢複正常，則檢查開關電源直流電壓輸出是否異常，相機所需電壓爲(wéi / wèi)12V~24V。

②　POE供電相機則需要(yào / yāo)檢查網卡和(hé / huò)網線線纜，更換可以正常通訊的網線測試是否能恢複正常，不能恢複正常再更換網卡測試是否網卡損壞。

(2)紅燈慢閃：網絡異常

①　檢查網卡到相機的網線是否未插緊接觸不良，可嘗試重新拔插網線線纜。

②　圖像采集卡端的水晶頭插到其他網口測試是否能正常亮藍燈，正常則說明圖像采集卡的部分網口存在異常。

③　維持原網線以及圖像采集卡接口不動，直接換上能正常使用的相機測試，正常則說明原先的相機有異常。

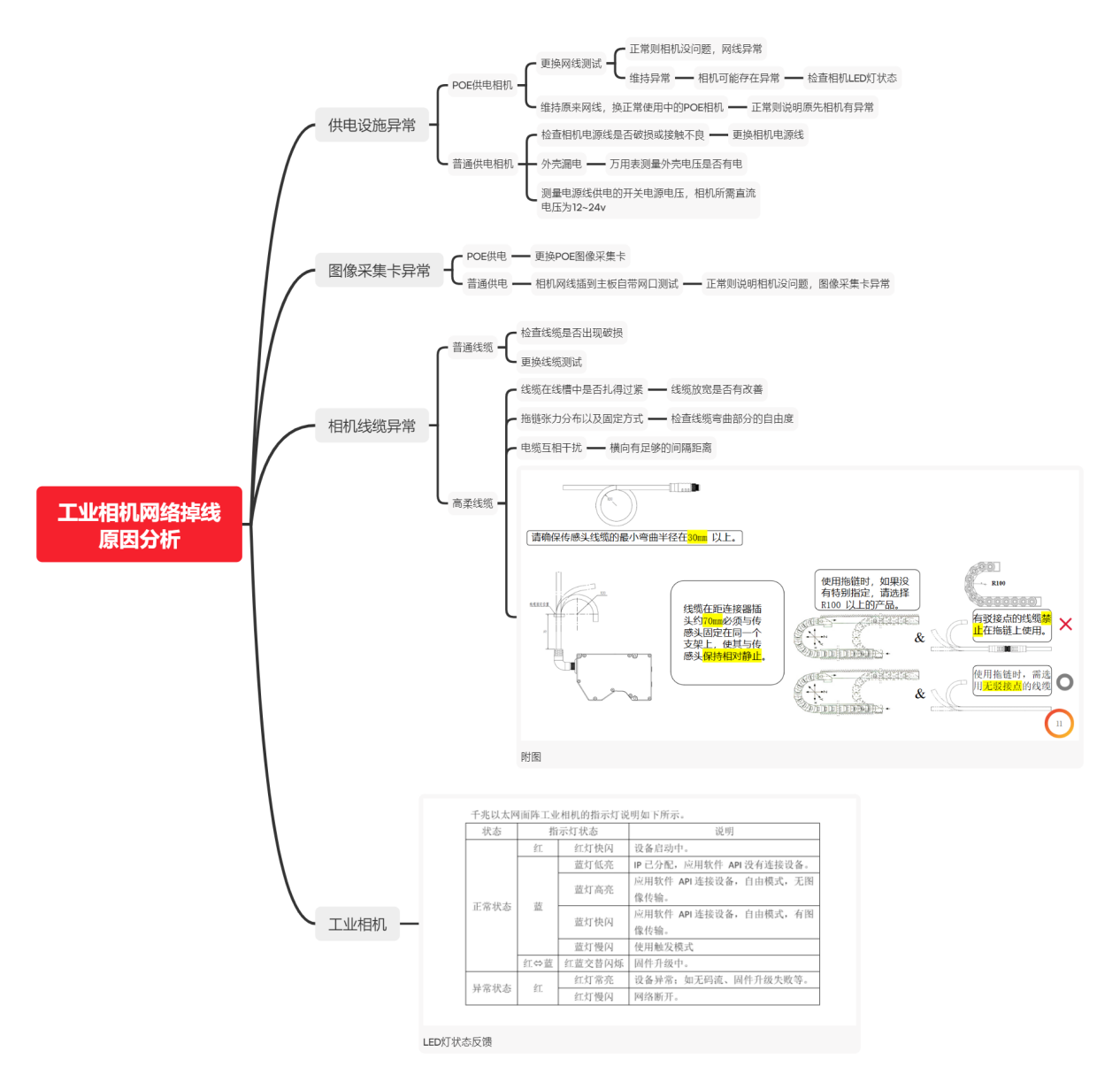

附：工業相機網絡掉線原因分析圖

關于線纜布線排查可以點擊鏈接查看此篇文章進行解決：news_1466.html
