機器視覺中的輪廓照明

需要(yào / yāo)精确檢測和(hé / huò)測量邊緣和(hé / huò)小缺陷的機器視覺應用通常需要(yào / yāo)具有挑戰性的照明裝置。爲(wéi / wèi)了(le／liǎo)最大限度地(dì / de)提高圖像的重要(yào / yāo)細節和(hé / huò)背景之間的對比度，可以考慮使用一(yī / yì ／yí)種稱爲(wéi / wèi)遮擋照明的照明技術。當與高質量遠心成像透鏡結合使用時，遮光照明設置将減少其他照明系統中可能出現的散射效應，允許更準确的邊緣檢測，并提供更好的整體圖像對比度。有四種不同的照明器有助于創建輪廓照明：傳統背光、掩蔽背光、準直背光和(hé / huò)遠心照明器。每個照明器具有不同的優點和(hé / huò)缺點，根據應用，這些優點和(hé / huò)缺點可以被最佳地(dì / de)集成。

發散與數值孔徑

在概述不同類型的遮光照明器之前，需要(yào / yāo)查看光源和(hé / huò)成像透鏡的發散度和(hé / huò)數值孔徑（NA）。光源的發散度是光線相對于其光軸傳播的角度。發散光源是指其照明輪廓随着遠離初始點而變大的光源，很像标準手電筒。如果光源在向前移動時看起來沒有變大，則該光源被定義爲(wéi / wèi)準直光源，最常見的是激光器。

當光源的光線相互平行傳播時，就會發生準直光。這是通過使用光學器件來操縱發散光束，或者通過将發散源放置在離物體足夠遠的地(dì / de)方，使其在到達物體時看起來是準直的來實現的。通過将發散源定位在正透鏡的焦點處，光線在經曆折射後将準直。光源和(hé / huò)所用特定透鏡的尺寸将決定所得光束的準直程度。方程1顯示了(le／liǎo)準直光束中剩餘發散度θ、光源直徑D和(hé / huò)準直透鏡焦距f之間的關系。該方程不考慮可能影響準直光束質量的其他方面，例如透鏡的形狀因子、圖形誤差或折射表面的粗糙度。方程1顯示了(le／liǎo)在合成發散和(hé / huò)光收集之間經常需要(yào / yāo)的折衷。圖1概述了(le／liǎo)一(yī / yì ／yí)個簡單的準直裝置，并演示了(le／liǎo)準直光束的端徑如何與所用準直透鏡的端徑相等。

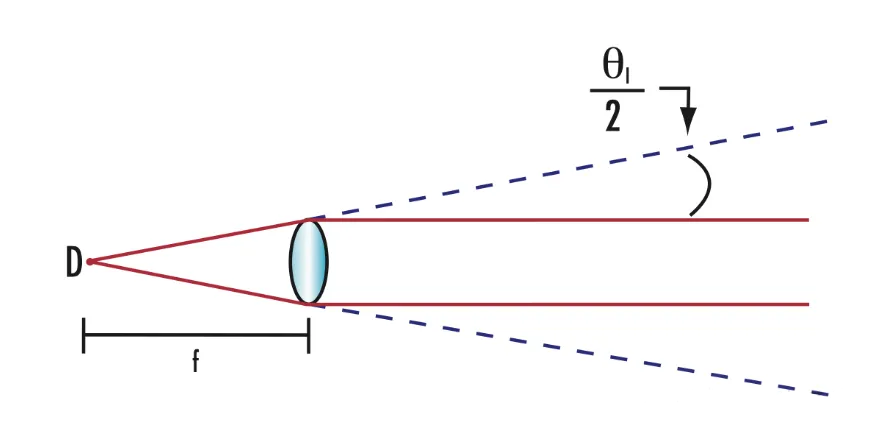

圖1：發散源準直

光源的發散度越小，光源就越适合用于遮擋照明。圖2展示了(le／liǎo)準直光和(hé / huò)發散光源如何與被檢查對象進行不同的相互作用。

圖2：發散源與準直源

發散源的光線以許多不同的角度撞擊物體的邊緣，從而導緻光散射（圖3）。散射光根據被檢查零件的幾何圖形和(hé / huò)材質特性（如平滑度和(hé / huò)反射率）而變化。這會産生一(yī / yì ／yí)種效果，即散射光線似乎起源于零件本身的物理邊界内。準直光源的光線直接照射到物體上，這大大減少了(le／liǎo)光散射，并在背景和(hé / huò)輪廓之間形成了(le／liǎo)清晰的邊緣。

圖3：從物體邊緣散射的光線

在爲(wéi / wèi)成像系統選擇合适的透鏡和(hé / huò)照明源對時，數值孔徑是最重要(yào / yāo)的考慮因素之一(yī / yì ／yí)。透鏡的數值孔徑是一(yī / yì ／yí)個無單位的數字，用來描述其收集離軸光的能力。方程2表明，源的NA由其散度θ定義。

成像透鏡的數值孔徑可以作爲(wéi / wèi)制造規範的一(yī / yì ／yí)部分包括在内，但也可以使用其F數的倒數來估計（如方程3所示）。由于兩者直接相關，NA也可用于定義成像透鏡的分辨率和(hé / huò)景深。

爲(wéi / wèi)了(le／liǎo)最大限度地(dì / de)提高成像系統的效率，成像透鏡和(hé / huò)光源的數值孔徑應盡可能接近相等。如果光源的數值孔徑遠大于透鏡所能處理的孔徑，則可能會遇到散射和(hé / huò)雜散光的問題。當透鏡的NA比光源大得多時，圖像可能顯得暗淡并且缺乏足夠的對比度。在遮光照明裝置中，通常使用遠心透鏡作爲(wéi / wèi)成像透鏡。由于它們的結構，遠心透鏡的放大率在靠近或遠離物體時保持不變。這使得它們非常适合于遮蔽照明有益的應用，例如測量物體上缺陷的形狀和(hé / huò)大小。與标準固定焦距成像透鏡相比，遠心透鏡通常具有更小的數值孔徑，從而使所選擇的照明更加關鍵。

傳統背光

傳統的背光是放置在被檢查物體後面的發散光源。它們通常是通過将許多小型光源（如LED或随機定向的光纖）放置在漫射器後面來構建的，以創建用于要(yào / yāo)求較低的遮擋成像設置的光源。當不需要(yào / yāo)精确的邊緣檢測時，例如在顯微鏡應用中或對于非反射物體，通常使用這些光源。這些傳統背光燈的額外優點是價格相對較低，可用性廣，結構較小，易于集成到空間受限的設備中。

圖4：基于光纖的背光

由于這些類型的背光将發散光源與漫射器集成在一(yī / yì ／yí)起，因此産生的光通常會散射出物體的邊緣。如圖5所示，如果物體是金屬的且具有反射性，則這一(yī / yì ／yí)點可能特别明顯。

圖5：使用傳統背光的物鏡輪廓

這種散射會表現爲(wéi / wèi)邊緣出現梯度和(hé / huò)模糊，這可能會使用戶或軟件很難分辨出物體的邊緣在哪裏。大量散射也可能照亮物體的不必要(yào / yāo)部分，并導緻獲取誤導性數據。圖6所示的邊緣輪廓具有從亮到暗（從高到低）的相對強度，範圍約爲(wéi / wèi)30個像素，物鏡側面的文字會在數據中産生波紋。

圖6：使用傳統背光獲得的邊緣輪廓

掩蔽背光

如果從傳統的發散背光獲得的輪廓邊緣的散射光對于應用來說是不可接受的，那麽增加背光和(hé / huò)物體之間的距離将使背光的光線看起來不那麽發散。然而，這并不總是最好的解決方案，因爲(wéi / wèi)如果背光太遠，可能會損失太多的光。如果背光太靠近物體，則背光固有發散的散射效應仍然存在問題。

圖7：傳統背光與掩蔽背光

爲(wéi / wèi)了(le／liǎo)遮蔽背光，應使用諸如絨毛紙之類的不透明材料來阻擋背光中不需要(yào / yāo)的部分。這種方法是有利的，因爲(wéi / wèi)它是對光的快速且低成本的修改。缺點是遮罩無法完全消除邊緣散射，并且可能需要(yào / yāo)爲(wéi / wèi)不同大小的對象不斷重新遮罩燈光。當物體在透鏡視場中移動時被檢查的物體也不能有效地(dì / de)被掩蓋。圖8比較了(le／liǎo)已屏蔽的背光和(hé / huò)未屏蔽的背光。

圖8：使用傳統背光（左）和(hé / huò)遮蔽背光（右）的物體邊緣

準直背光

類似于傳統背光的結構，準直背光包含不同的發散光源和(hé / huò)漫射器，但具有額外的準直膜以減少背光的發散。這種薄膜隻允許一(yī / yì ／yí)定角度範圍内的光線出射，從而形成一(yī / yì ／yí)個發散度較低、輪廓較低的光源。這種集成膜提供了(le／liǎo)低邊緣散射的優點，而無需爲(wéi / wèi)不同尺寸的物體遮擋現有背光。

圖9：高級照明邊緣照明準直LED背光

雖然這些背光并沒有真正準直，但在遮光照明設置中，這種改進是顯而易見的。圖10是具有更鋒利輪廓邊緣的減少邊緣散射的示例。

圖10：高級照明邊緣照明準直LED背光

當查看邊的強度輪廓時，會确認幹淨邊的外觀。圖11顯示了(le／liǎo)從亮到暗的過渡過程中更陡的斜率，發生在大約20個像素上，并且沒有像圖6中那樣受到噪聲的影響。

圖11：使用準直背光獲得的邊緣輪廓

在邊緣散射令人擔憂的情況下使用準直背光，但空間和(hé / huò)預算限制不允許使用遠心照明器。

遠心照明器

當高精度應用需要(yào / yāo)最精确的測量時，應将遠心照明器視爲(wéi / wèi)光源。遠心照明器的工作原理與遠心成像透鏡類似，但它不是由前光學元件将孔徑光闌投影到無窮遠，而是投影光源。當這兩個光學系統結合使用時，與前面提到的背光選項相比，它們提供了(le／liǎo)優越的性能和(hé / huò)對比度。

遠心照明器的主要(yào / yāo)優點是通過其光學設計實現的高度準直。發散LED光源集成到組件中，産生準直光線，通常在不到一(yī / yì ／yí)度的真實準直範圍内。這些類型的遠心照明器是通過精确定位一(yī / yì ／yí)個大的正透鏡和(hé / huò)一(yī / yì ／yí)個小而強大的LED來構建的，從而創建一(yī / yì ／yí)個照明輪廓，該輪廓可以創建清晰的輪廓，并比其他背光方法更好地(dì / de)匹配遠心成像透鏡的NA。圖13顯示了(le／liǎo)由遠心照明器背光的圖10中的同一(yī / yì ／yí)物體。該物體沒有表現出從傳統背光中看到的邊緣散射效應，并且與準直背光相比具有更尖銳的邊緣過渡。圖14證實了(le／liǎo)這種急劇的轉變，從亮到暗的斜率發生在不到10個像素的範圍内。

圖13：使用遠心背光的物鏡輪廓

圖14：使用遠心照明器獲得的邊緣輪廓

實現這些高對比度輪廓确實有其缺點。遠心照明器通常在成本上更高并且比先前讨論的背光選項大得多。由于遠心透鏡的光學設計，前元件的尺寸将決定被照射光斑的尺寸。如果需要(yào / yāo)大視場，則需要(yào / yāo)大的遠心照明器，從而增加系統的尺寸和(hé / huò)重量。此外，源的低NA有助于創建沒有散射效應的圖像，但會使對齊更加困難。如果遠心照明器和(hé / huò)透鏡之間的對準甚至偏離一(yī / yì ／yí)定程度，則照明器産生的光斑将顯得非常暗淡，并且邊緣對比度将降低。圖15顯示了(le／liǎo)當透鏡和(hé / huò)照明器不對齊時，輪廓受到影響的速度有多快。

圖15：對準産生的照明點（左）和(hé / huò)偏離對準20弧分（右）

制造商對遠心照明器的規範有時可能會導緻混淆。當與遠心成像透鏡一(yī / yì ／yí)起使用時，工作距離值是一(yī / yì ／yí)個有意義的規範，因爲(wéi / wèi)它描述了(le／liǎo)透鏡可以正确聚焦的物理距離（或距離範圍）。遠心照明器不會聚焦光線或創建圖像，因此這個數字通常沒有用處。由于在制作良好的遠心照明器中有效的光收集和(hé / huò)準直，光與物體之間的物理距離可以遠大于所述的工作距離。當考慮遠心照明器時，最适用的規範是準直光束的最大直徑、透鏡的物理尺寸和(hé / huò)數值孔徑。這些規範爲(wéi / wèi)選擇合适的照明和(hé / huò)透鏡組合提供了(le／liǎo)基礎。

結論

圖16顯示了(le／liǎo)同一(yī / yì ／yí)物體的邊緣輪廓，作爲(wéi / wèi)亮背景和(hé / huò)暗邊緣之間轉換的像素數的比較。遠心照明器具有最快和(hé / huò)最一(yī / yì ／yí)緻的截止，而準直背光具有在大約兩倍像素量上發生的一(yī / yì ／yí)緻斜率。來自傳統背光的斜率起初具有與準直背光相似的輪廓，但是由背光的高發散引起的附加散射表明該輪廓難以快速達到較暗的強度。傳統背光輪廓中的不一(yī / yì ／yí)緻性來自于物體邊緣上的文字，該文字由于較高的邊緣散射而僅可見，這突出了(le／liǎo)使用傳統背光時的另一(yī / yì ／yí)個可能問題

圖16：使用傳統背光（藍色）、準直背光（綠色）和(hé / huò)遠心照明（紅色）獲得的組合邊緣輪廓
