MasterAlign全景視覺引導應用軟件

MasterAlign全景視覺引導應用軟件提供一(yī / yì ／yí)種全景視覺引導的智能合機器視覺圖像處理方法，提供建模工具，快速提取圖像中的待處理物件邊緣點像素坐标信息。并結合視覺與運動執行結構的标定，轉換爲(wéi / wèi)機械坐标信息，從而實現快速的産品換型，引導執行機構進行加工、搬運等，大大提高的生産效能。

MasterAlign全景視覺引導應用軟件采用視覺引導，與現有的技術方法相比，利用視覺引導及利用建模工具，加快了(le／liǎo)産品邊緣點像素獲取并轉換成執行機構坐标，減少換型消耗的時間。利用建模工具的亞像素提取輪廓能力，提高了(le／liǎo)待處理産品的位置精度。本方法已于實際生産加工流程中發揮其有效的作用

1、全景抓取物料，減少産品換型帶來繁瑣操作的困擾

2、快速兼容運動中引導機械手精準抓取物料

3、全景視覺引導應用于不同行業的物料抓取應用

MasterAlign全景視覺引導應用軟件應用案例

MasterAlign全景視覺引導應用軟件配合機械手案例（多目标帶角度抓取）

系統架構

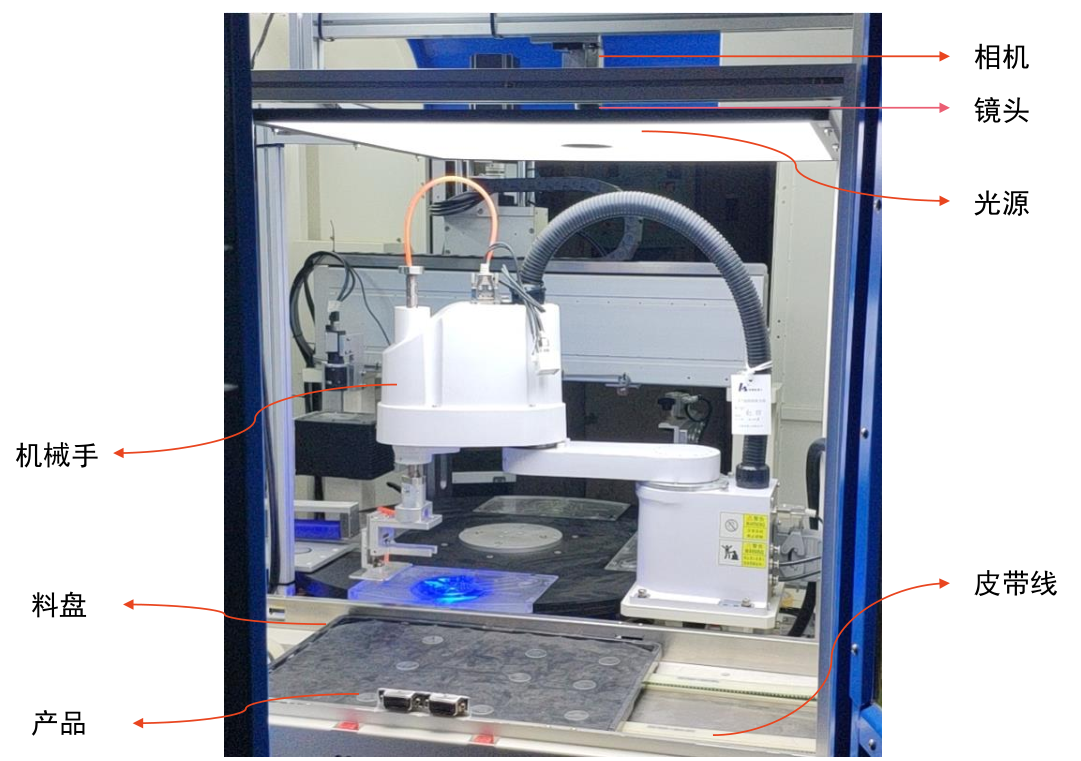

視覺定位系統采用打正向光方式，光源在機械手上方，CCD從上往下拍攝，進行圖像分析定位。相機将計算出的像素坐标轉換爲(wéi / wèi)機械手的物理坐标，視覺軟件與機械手進行網口通訊，将視野内物料的物理坐标發送給機械手，機械手抓取物料放在指定工位。

系統采用宮格标定，自定義行列數和(hé / huò)間距及旋轉角度，通過機械手發送的當前機械坐标，視覺軟件自動計算出宮格機械坐标，視覺軟件與機械手進行網口通訊，機械手吸取物料到達指定的機械坐标，相機拍攝物料計算出像素坐标和(hé / huò)機械坐标的關系。

系統配置

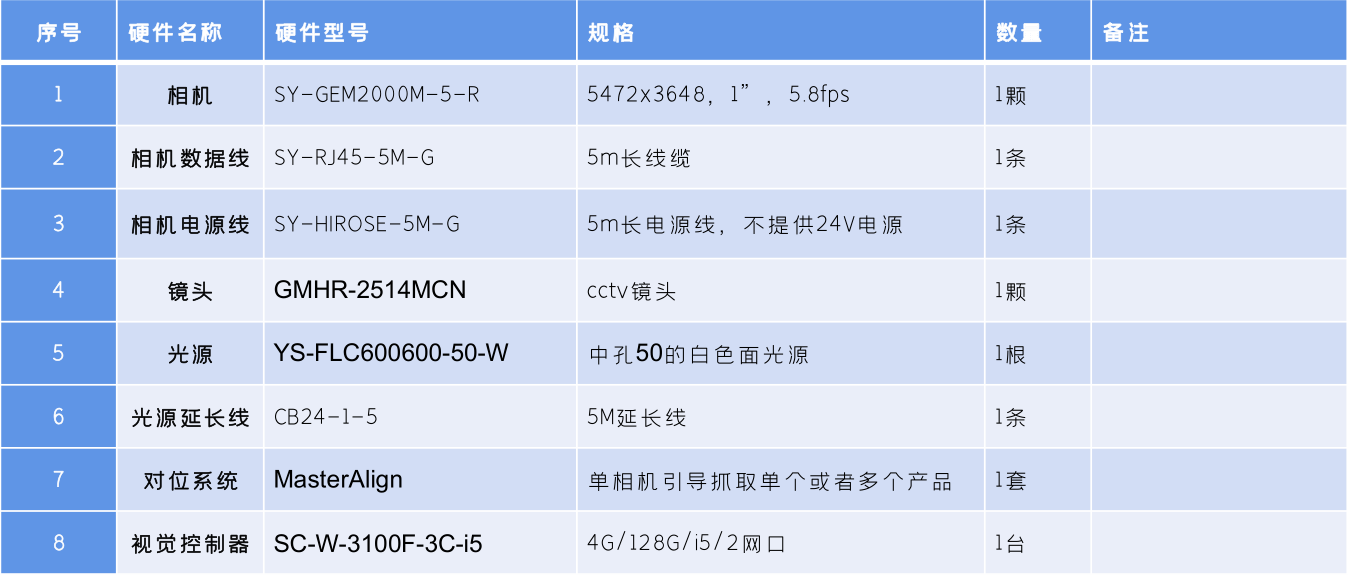

系統配置清單

設置軟件配置

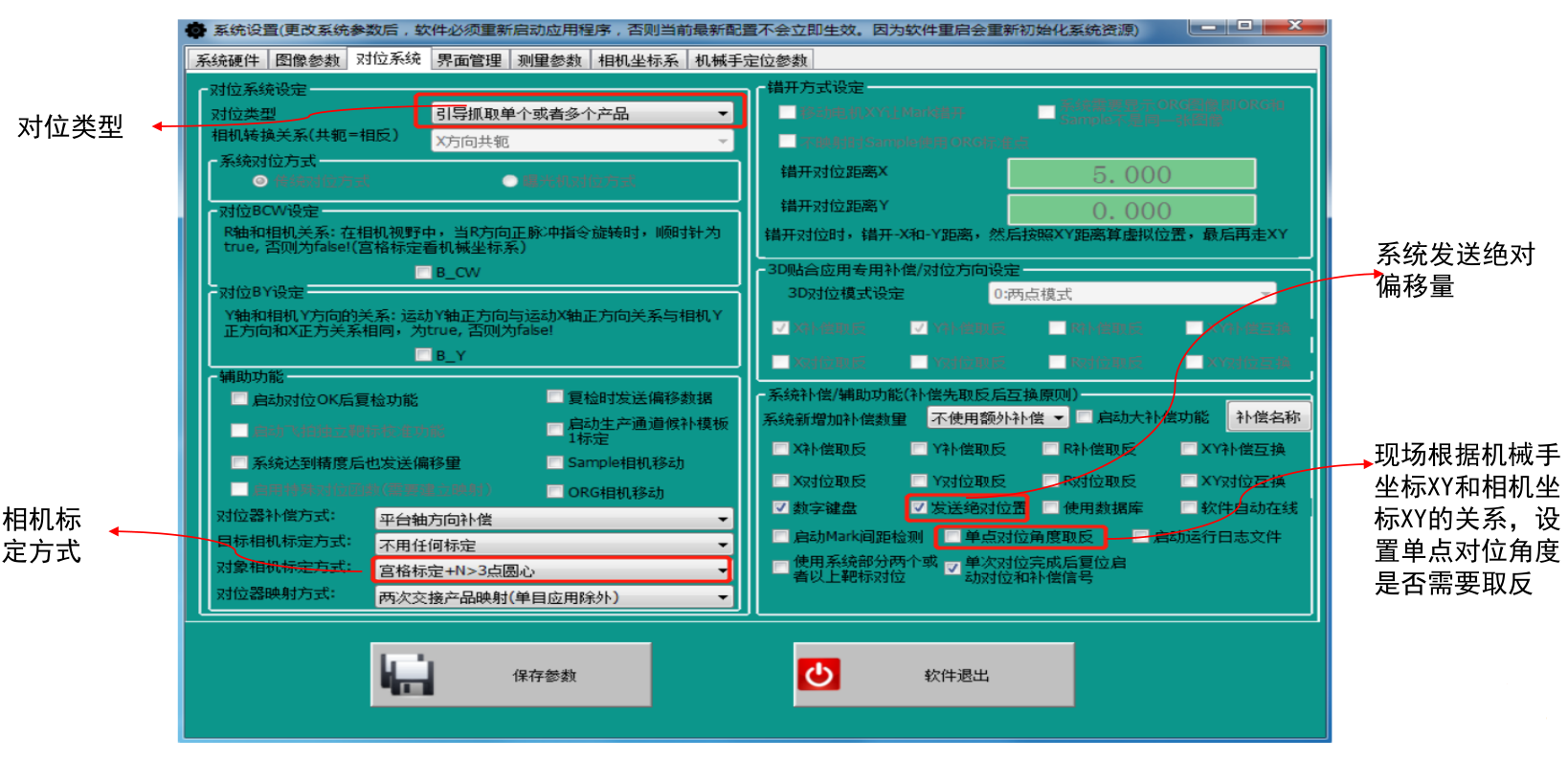

設置軟件配置-基礎參數

宮格标定行數和(hé / huò)列數的計算

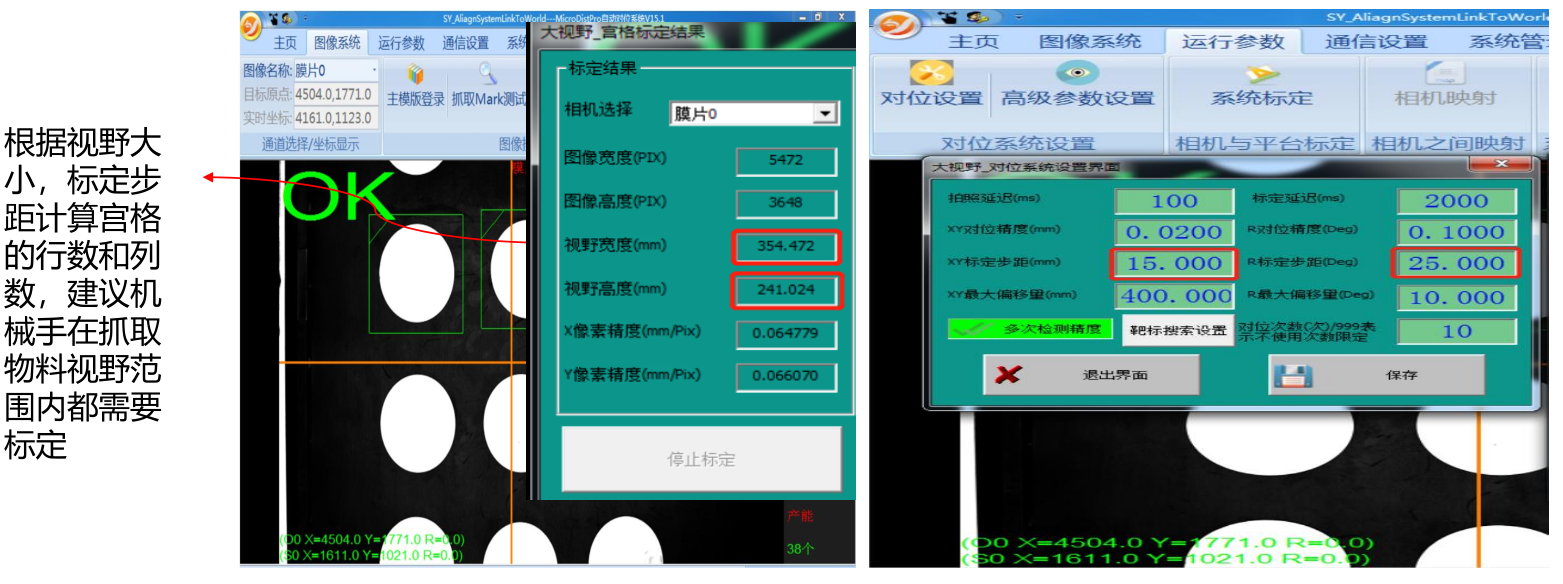

根據視野計算宮格的行數和(hé / huò)列數

軟件操作介紹

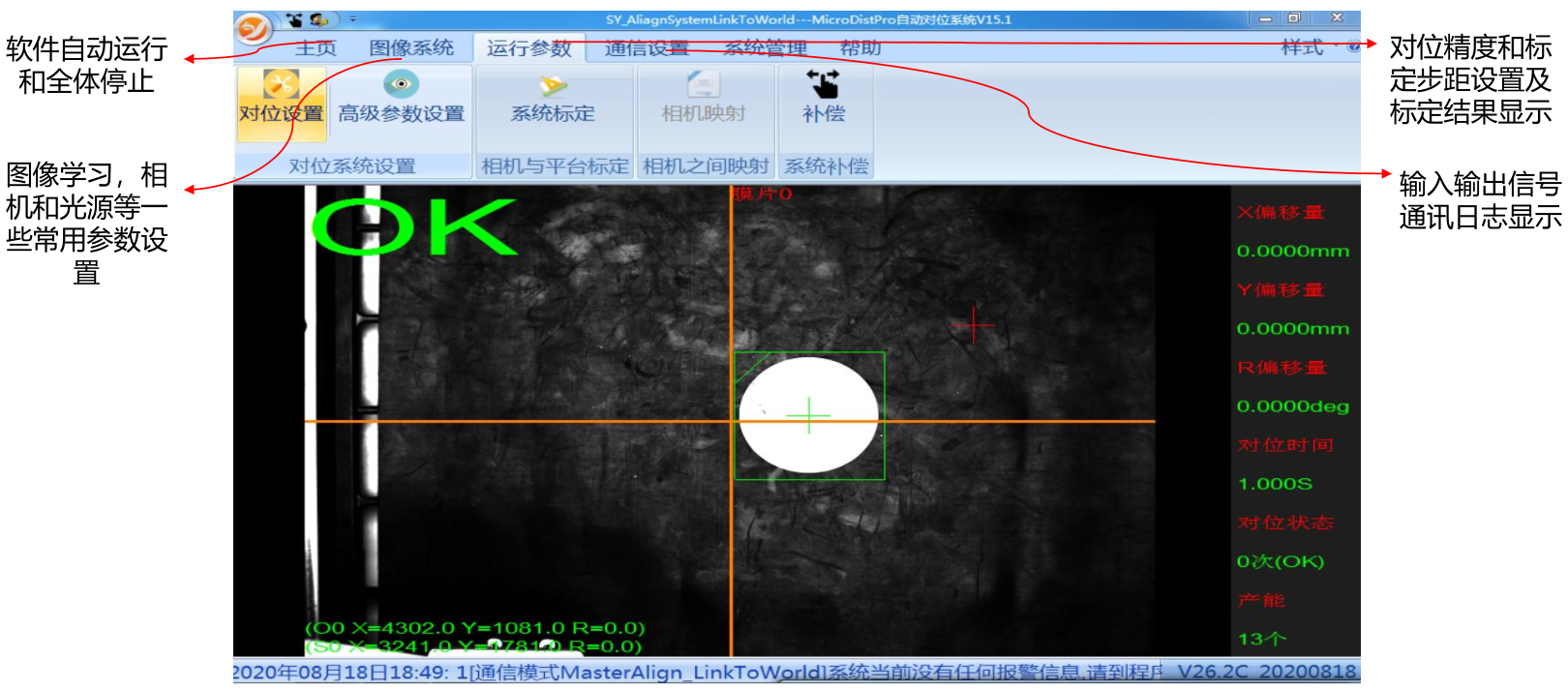

軟件主頁

說明：隻要(yào / yāo)相機位置有移動必須要(yào / yāo)進行标定

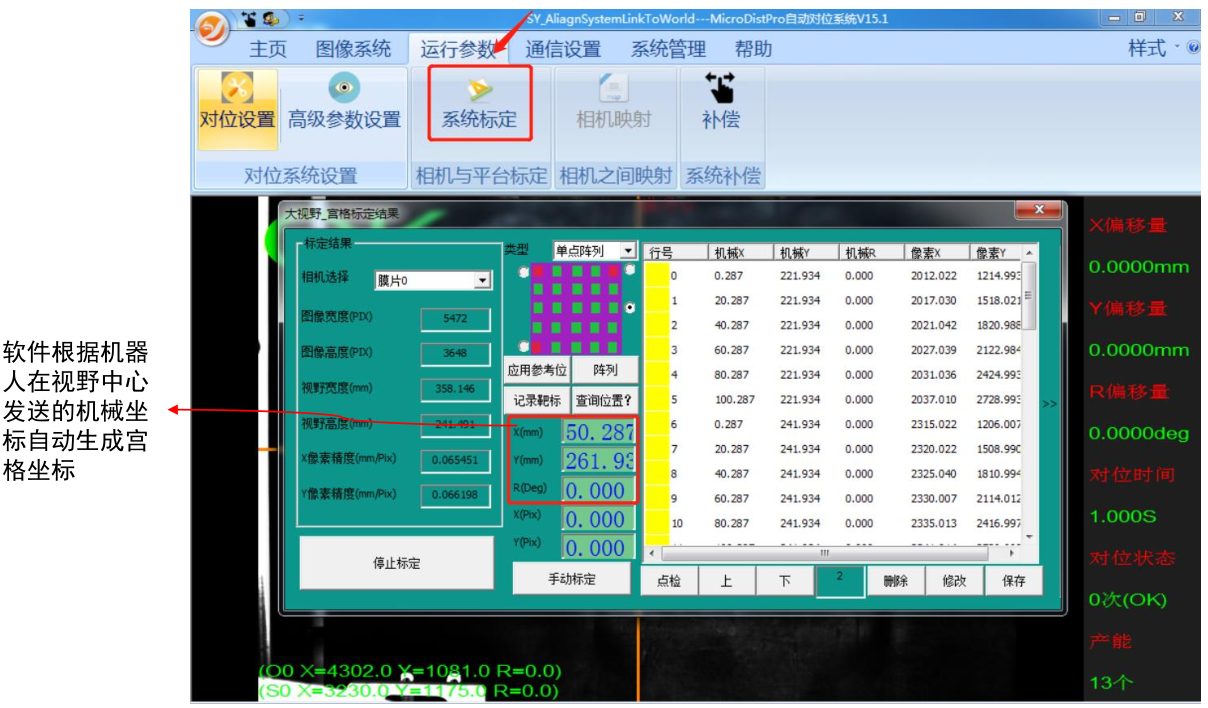

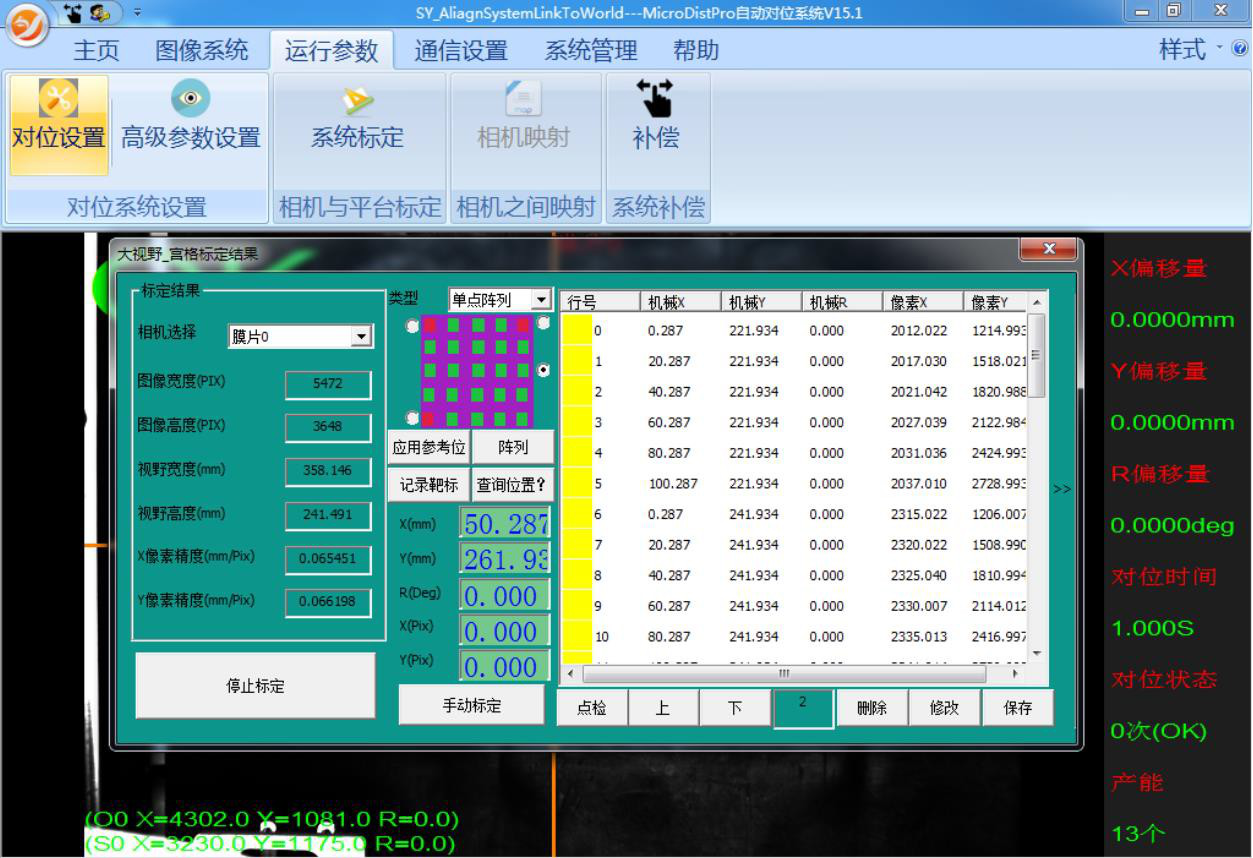

系統标定（機械手根據宮格坐标走位置吸放産品，相機對産品進行每個位置拍照）

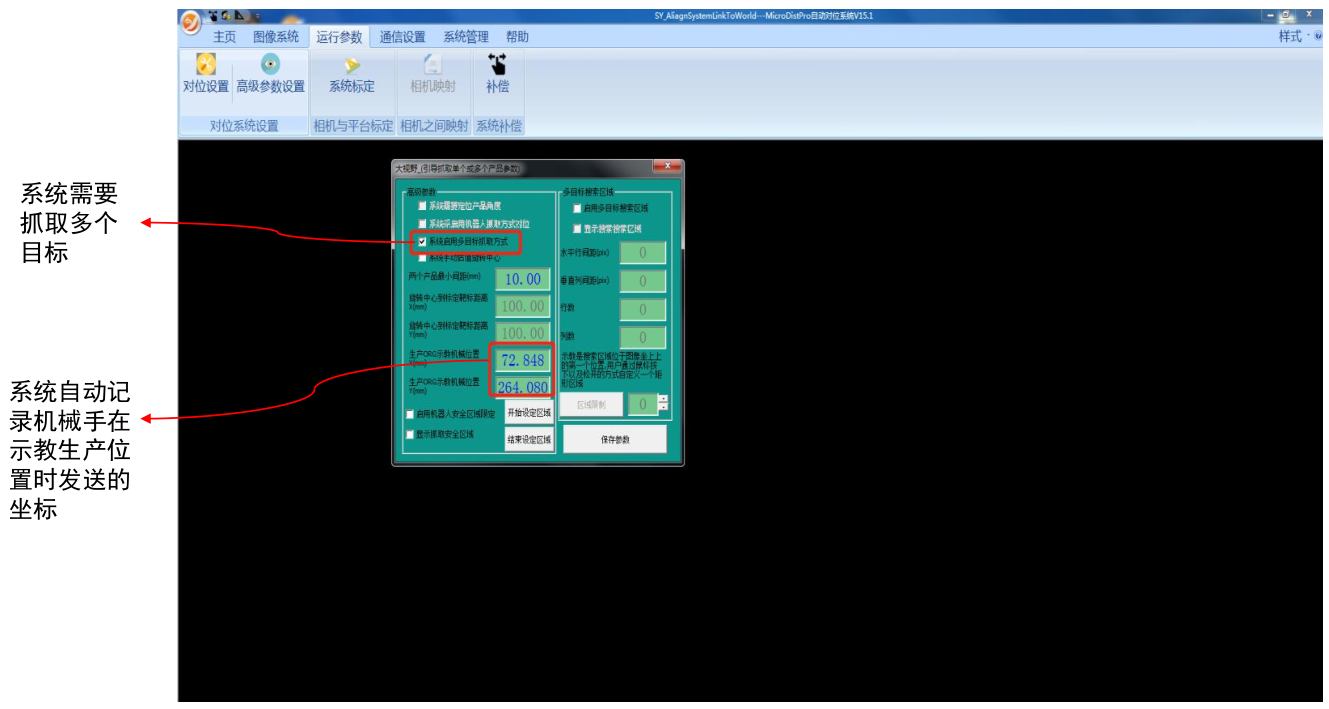

說明：更換不同型号産品必須要(yào / yāo)示教生産位置

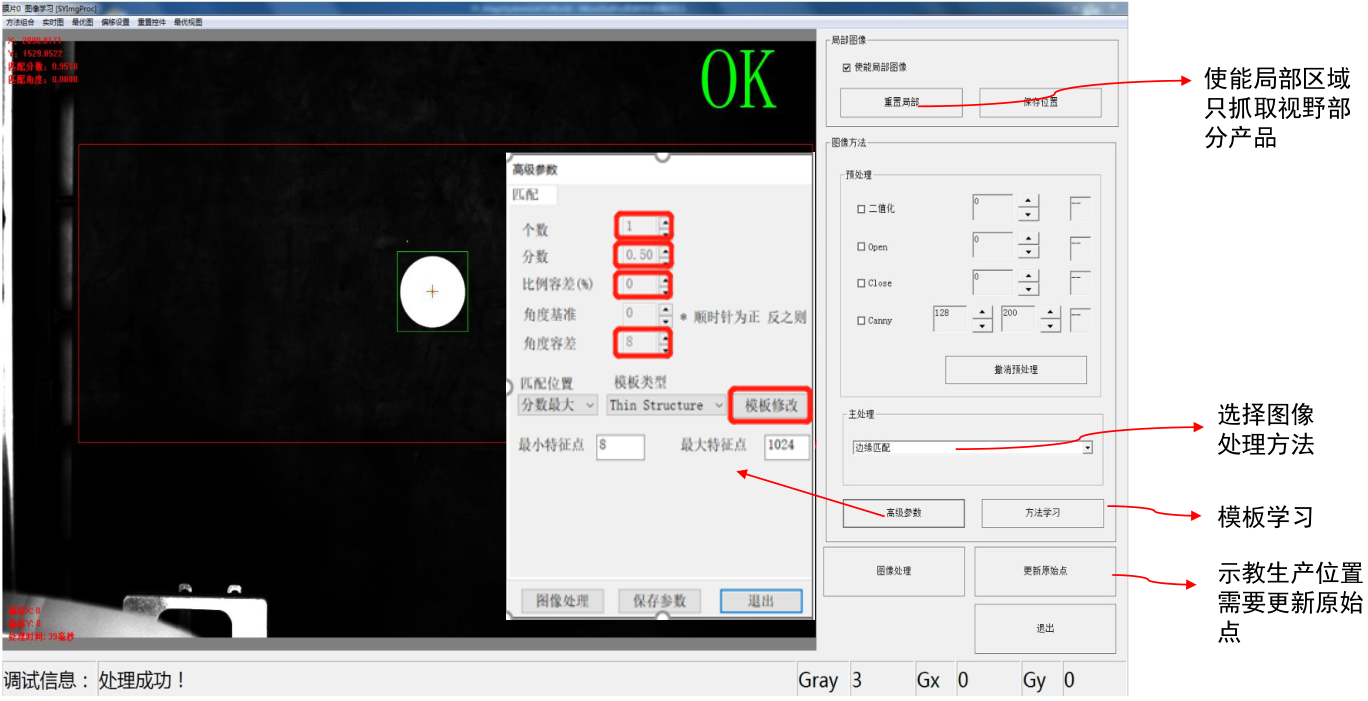

進入高級參數界面設置相關參數：

個數：查找産品的個數。

分數：和(hé / huò)學習目标模闆分數的相似度，建議分數0.5左右。  比例容差：學習的目标模闆和(hé / huò)查找産品的大小比例，建議1至2 左右。

角度容差：允許來料産品角度變化的範圍正負值，超出設置的此範圍則匹配模闆失敗。

模闆修改：腌膜，剔除模闆幹擾點。

系統補償

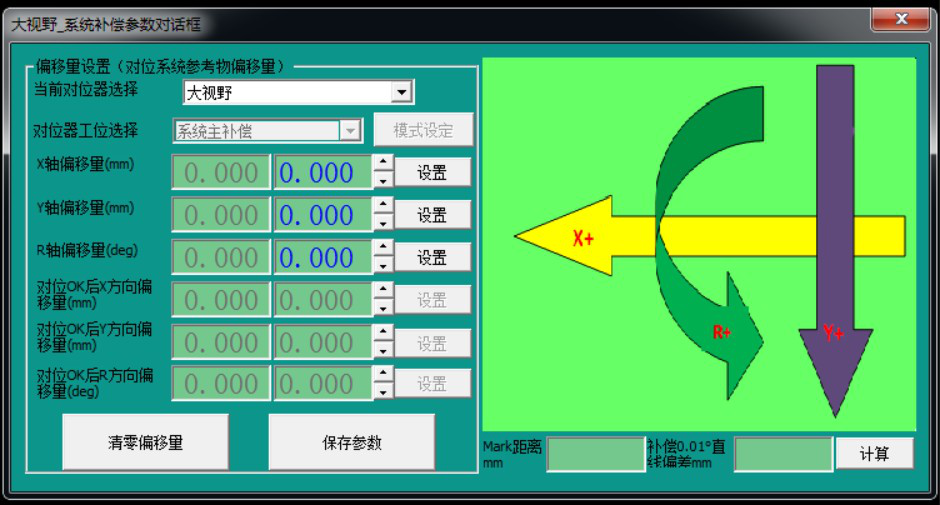

根據實際應用需求，機械手吸盤抓取物料中心位置偏差進行補償。補償的方向參照機械手的的坐标系方向。如圖方向所示。

MasterAlign全景視覺引導應用軟件通訊日志

MasterAlign全景視覺引導應用軟件通訊版本，我們以MasterAlign_LTW介紹通訊部分知識，詳情見文中所述：

MasterAlign_LTW(下文中簡稱爲(wéi / wèi)MA_LTW)爲(wéi / wèi)雙翌自主研發的視覺對位系統應用軟件，軟件中的通訊日志可方便我們進行整個通訊流程的接收和(hé / huò)查詢流程進行分析，詳情見文檔所示：

1、如何打開MA視覺對位系統通訊日志

Fig.1 打開通訊日志方法

點擊圖像中①進入到通訊設置界面，點擊②③，分别打開通訊日志和(hé / huò)端口參數界面

Fig.2 通訊日志和(hé / huò)端口參數

下圖中①是通訊日志，②是端口參數

2、如何通過MA視覺對位系統通訊日志查看流程運行時間

Fig.3 通訊日志界面

通訊日志：

①是一(yī / yì ／yí)個流程的運行時間，由機器人發信号到視覺返回信号爲(wéi / wèi)一(yī / yì ／yí)個通訊流程，時間是由時、分、秒、毫秒組成，例如圖中14/24/34/635 就是14時24分34秒635毫秒

②黃色是接收，機器人發過給視覺的數據和(hé / huò)信号

③綠色是發送，視覺返回給機器人的數據和(hé / huò)信号

④自動保存通訊日志裏面的所以數據，生成數據在文件夾裏面的“SYCommunicateLogFile”文件夾裏面，通過存儲的日志文件可以看出發送的數據準不準确

3、MA_LTW通訊方式

MA_LTW軟件廣泛應用于工業應用現場精密對位和(hé / huò)精密裝配場合中,常用的通訊方式如下所示：

MA_LTW配合過的PLC和(hé / huò)機械手通訊見網站鏈接所示：/news_99.html

3.1 TCPIPServer

這是TCP網口連接通訊，需要(yào / yāo)設置IP，視覺軟件做服務器

端口參數：①可以看到連接、斷開、接收的數據

  ②可以确認通訊是否保持連接，連接通訊的個數

起始符：通訊數據的開始标示

類型：STX是正文開始

結束符：通訊數據的結束标示

類型：CR是回車

    CR+LF是回車+換行

    ETX是正文結束

    LF是換行

    ETX+CR是正文結束+換行

    更改端口、參數後需要(yào / yāo)點擊右下角“設置/保存參數”後再進行操作

3.2 TCPIPClient

TCP網口連接通訊，需要(yào / yāo)設置IP，視覺軟件做客戶端

端口參數：②可以看到接收和(hé / huò)發送的數據

     ③是手動發送給服務器的數據

S端口：服務器端口

C端口：本地(dì / de)端口

起始符：通訊數據的開始标示

類型：STX是正文開始

結束符：通訊數據的結束标示

類型：CR是回車

   CR+LF是回車+換行

       ETX是正文結束

       LF是換行

       ETX+CR是正文結束+換行

更改IP/端口、數據後需要(yào / yāo)點擊下面的“保存參數”後再進行操作

3.3 ModbusRTU

Modbus串口通訊

點擊①後打開端口參數②和(hé / huò)接收命令③

①是串口号，要(yào / yāo)與PLC串口對上，②的設置要(yào / yāo)與PLC端口一(yī / yì ／yí)緻，③僅是代表端口是否打開，即使亮綠燈也不代表和(hé / huò)PLC連接正常，修改①和(hé / huò)②後要(yào / yāo)點擊右下角“設置/保存參數”保存參數

在①中可以看到PLC發送過來的數據

3.4 ModbusTCP

Modbus  TCP通訊

點擊①後打開端口參數②和(hé / huò)接收命令③

連接通訊

在①裏面修改IP和(hé / huò)端口号，修改後須在②點擊“保存參數”

①是PLC發送過來，視覺接收到的數據，點擊②之後才能進行編輯右邊的數據，要(yào / yāo)保證③IP地(dì / de)址和(hé / huò)PLC的地(dì / de)址一(yī / yì ／yí)樣，修改後點擊下面“保存所有參數”保存，然後點擊②才可以退出
