EMC-4641C運動控制器固件升級

EMC-4641C運動控制器固件升級

更新前查看運動控制器固件版本

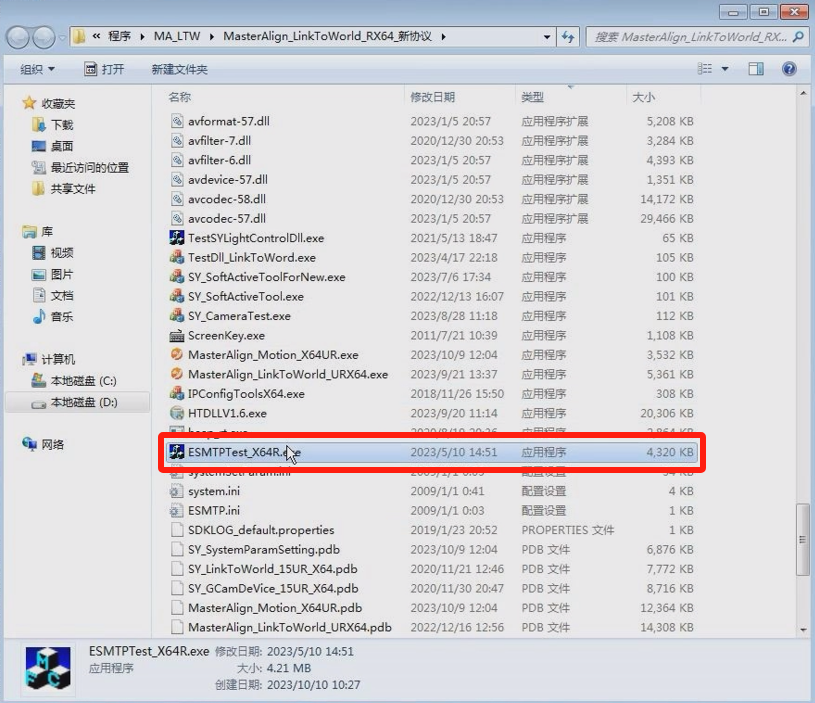

點擊打開ESMTPTest_X64R.exe程序

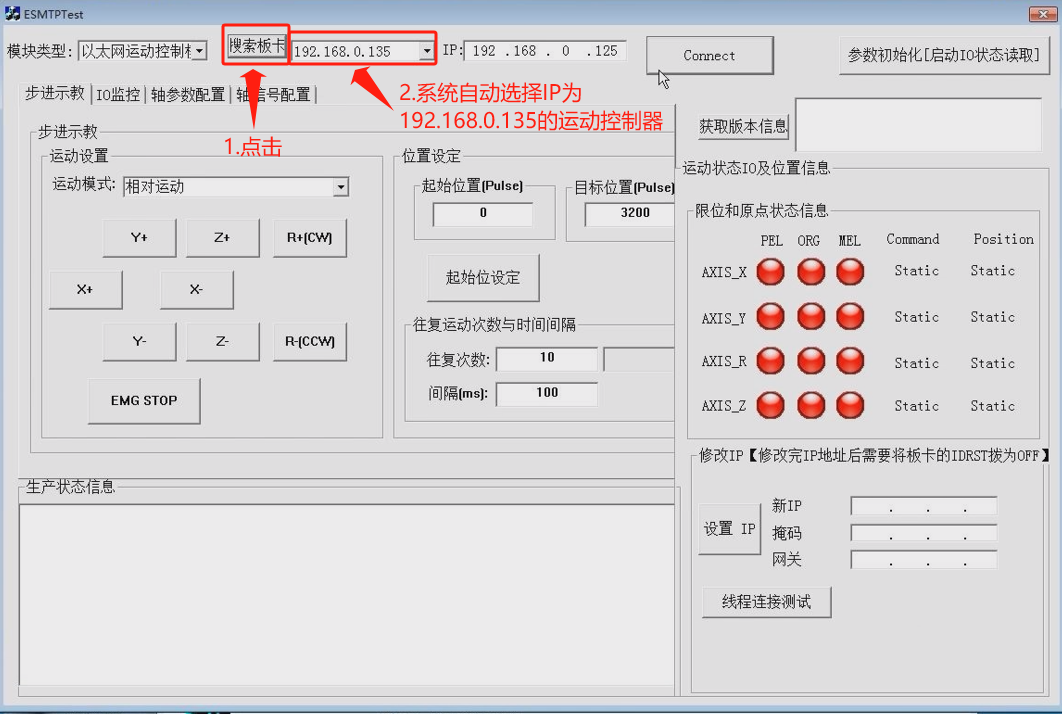

點擊搜索，程序自動選擇IP爲(wéi / wèi)192.168.0.135的運動控制器（實際操作時候可能會因爲(wéi / wèi)現場情況，IP會有細微不同）

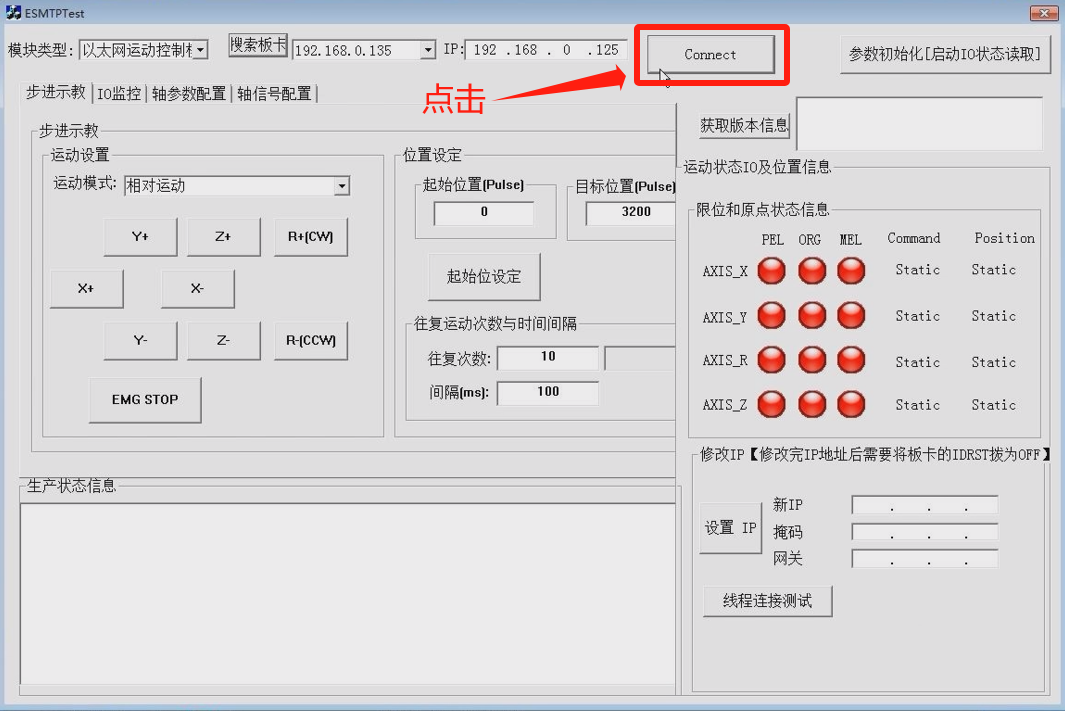

點擊Connest

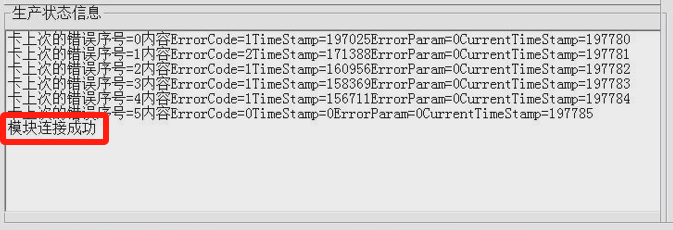

等待幾秒後在生産狀态信息欄處顯示“模塊連接成功”

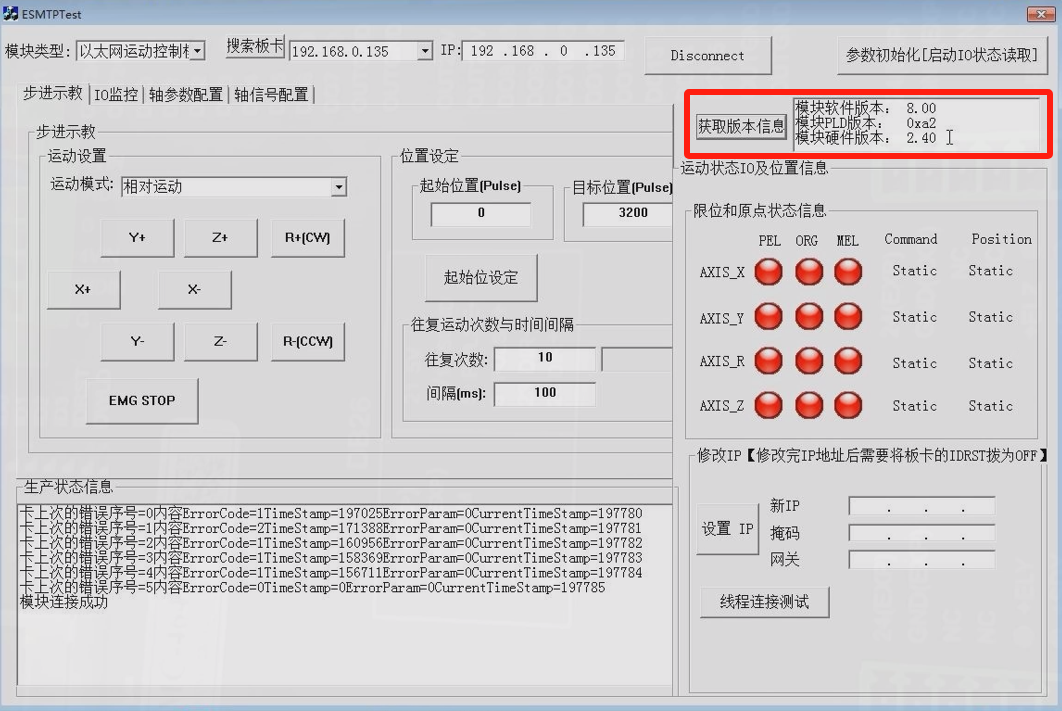

點擊獲取版本信息，就可以查看更新前運動控制器的固件版本。

開始升級

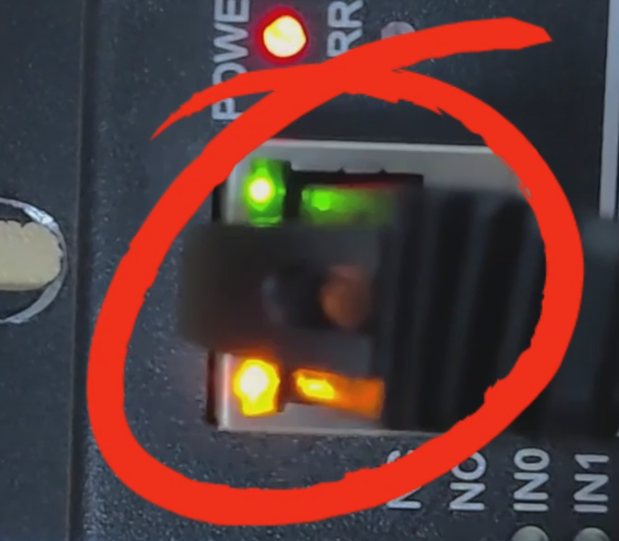

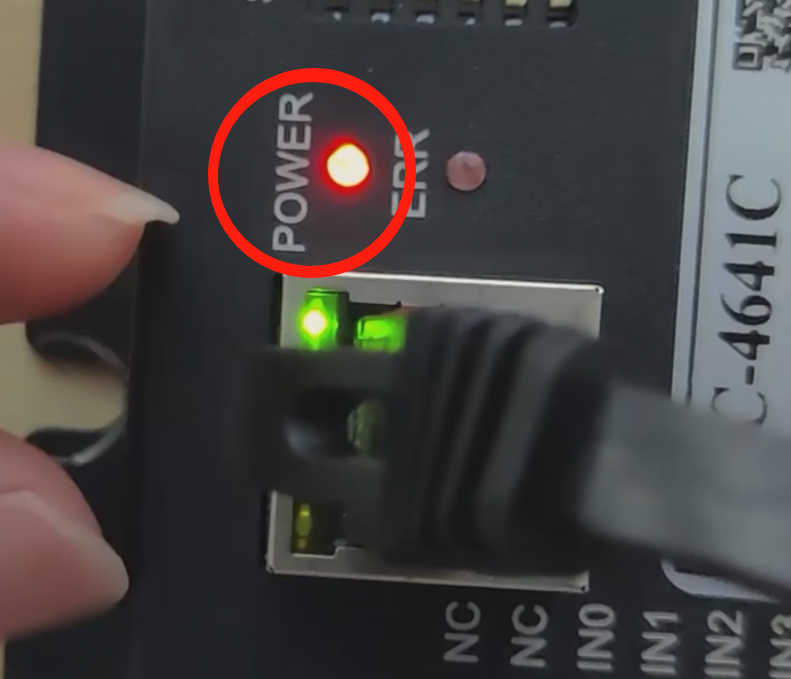

首先确認運動控制器是否有連接上，正常連接狀态下，此處的POWER電源燈會亮起

同時網線處會閃爍

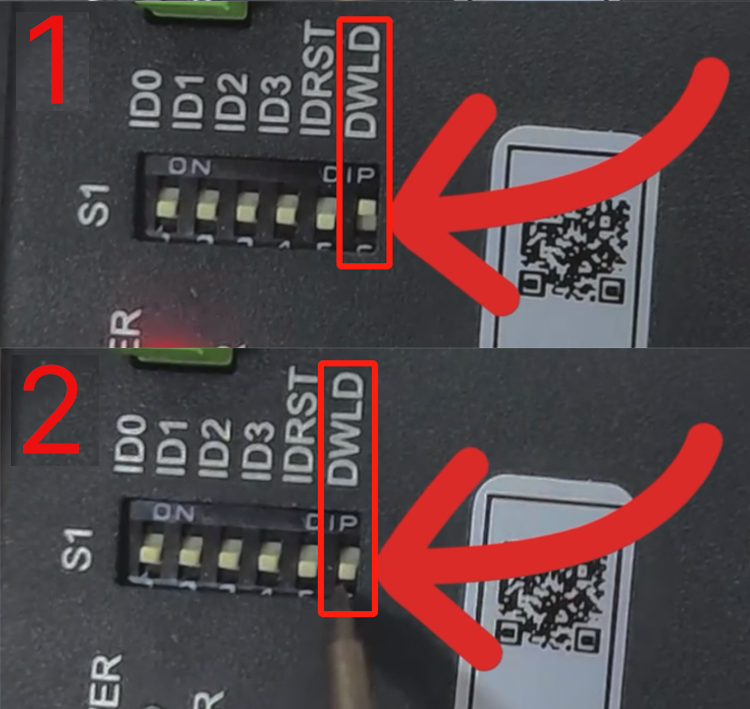

下一(yī / yì ／yí)步将“DWLD”打到ON

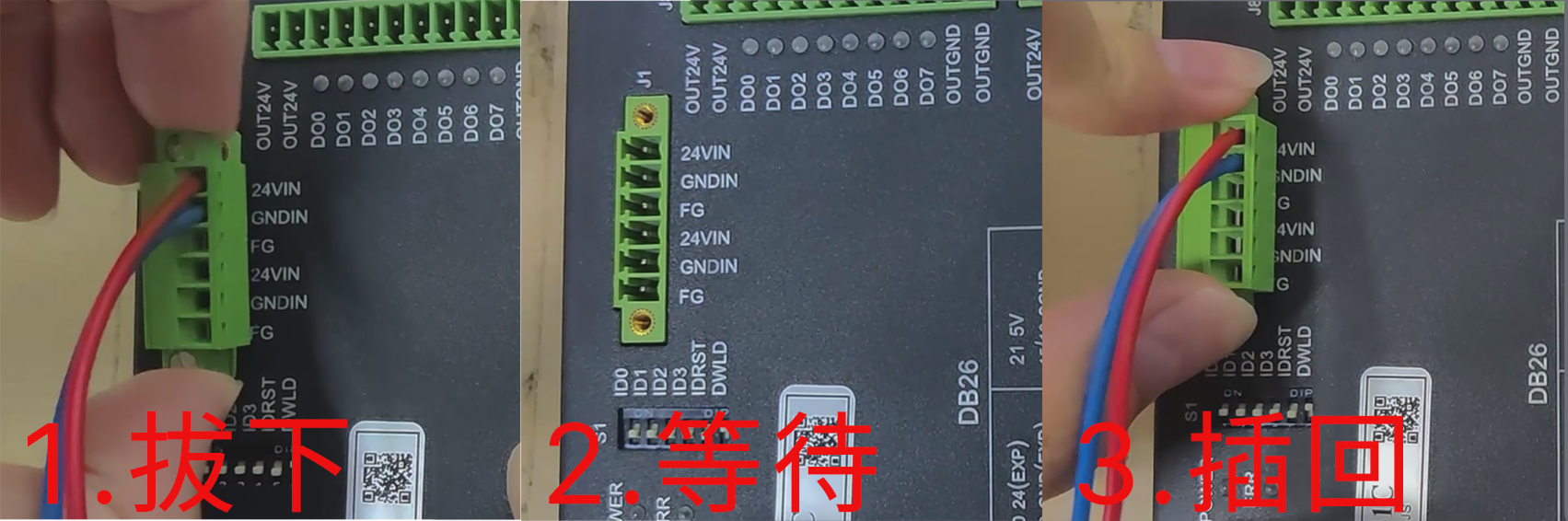

然後拔下，稍等幾秒，插入重新啓動

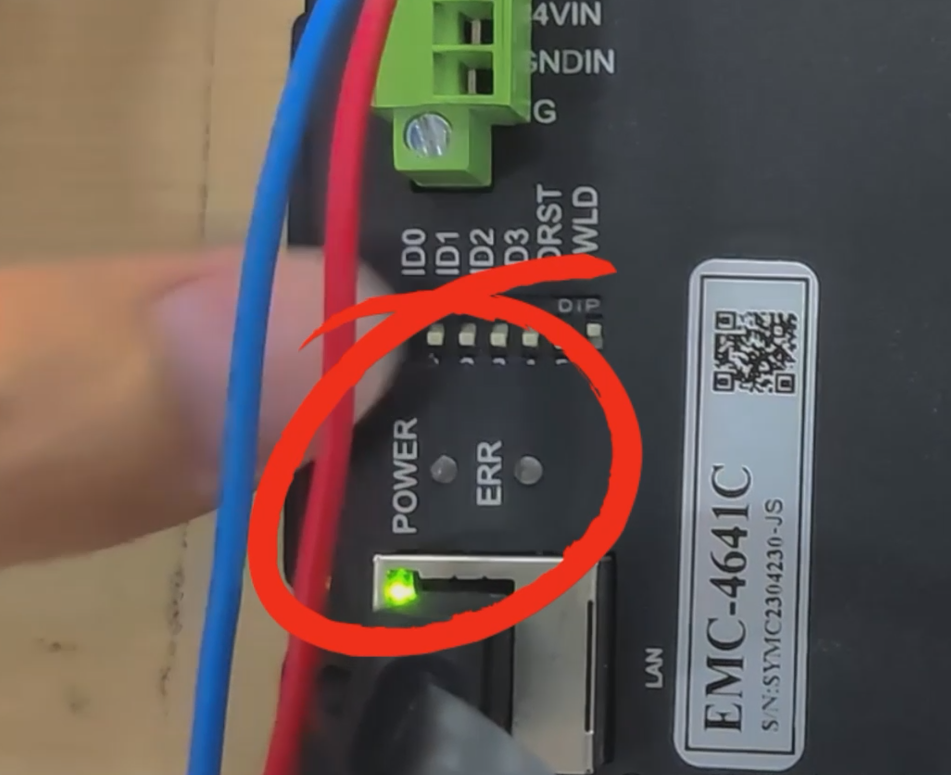

此時POWER電源燈是不亮的狀态，說明已經進入運動控制器固件升級狀态。

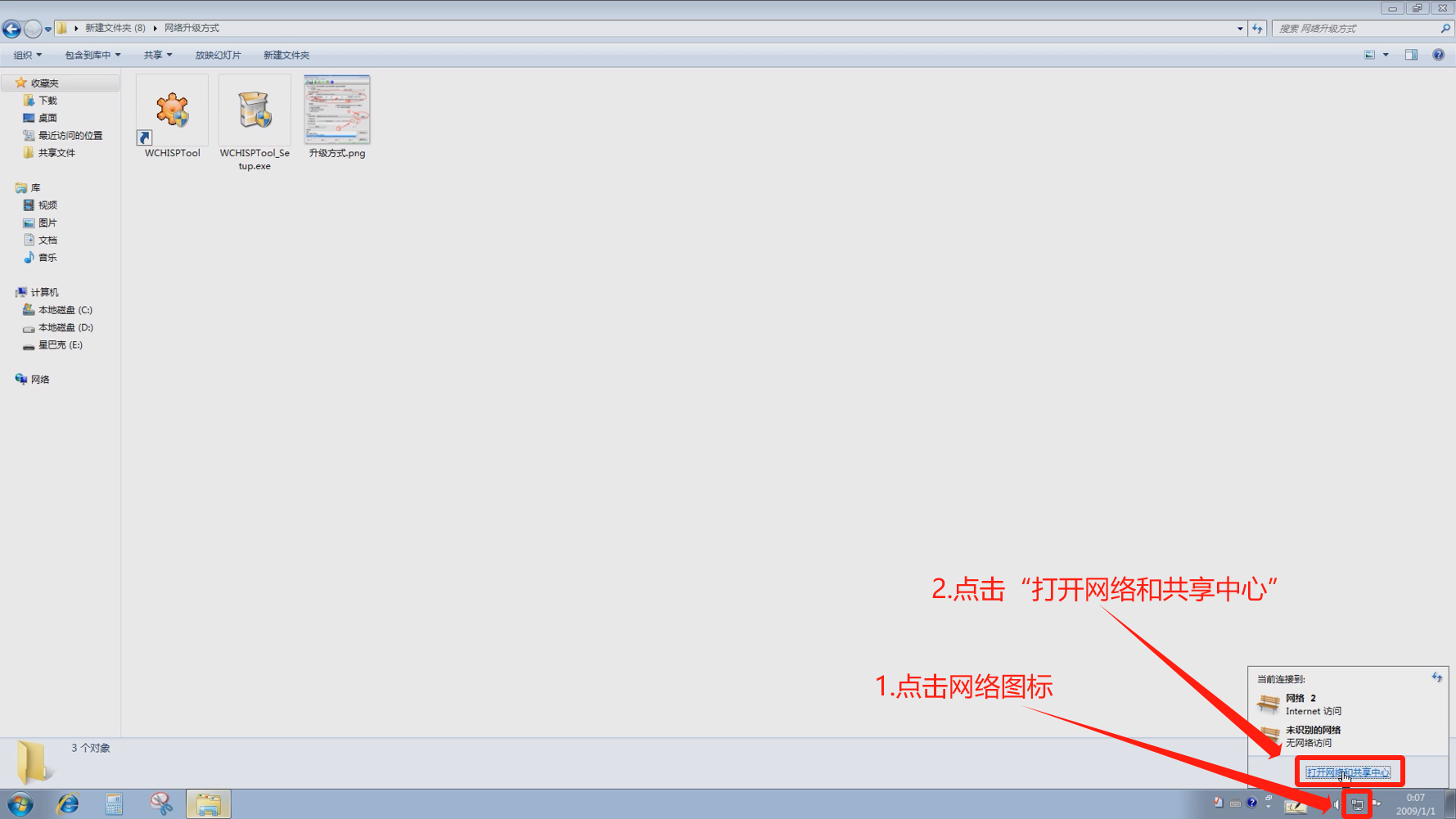

下一(yī / yì ／yí)步檢查網絡适配器，确認運動控制器連接的是哪一(yī / yì ／yí)個網口。點擊網絡圖标，再點擊“打開網絡和(hé / huò)共享中心”

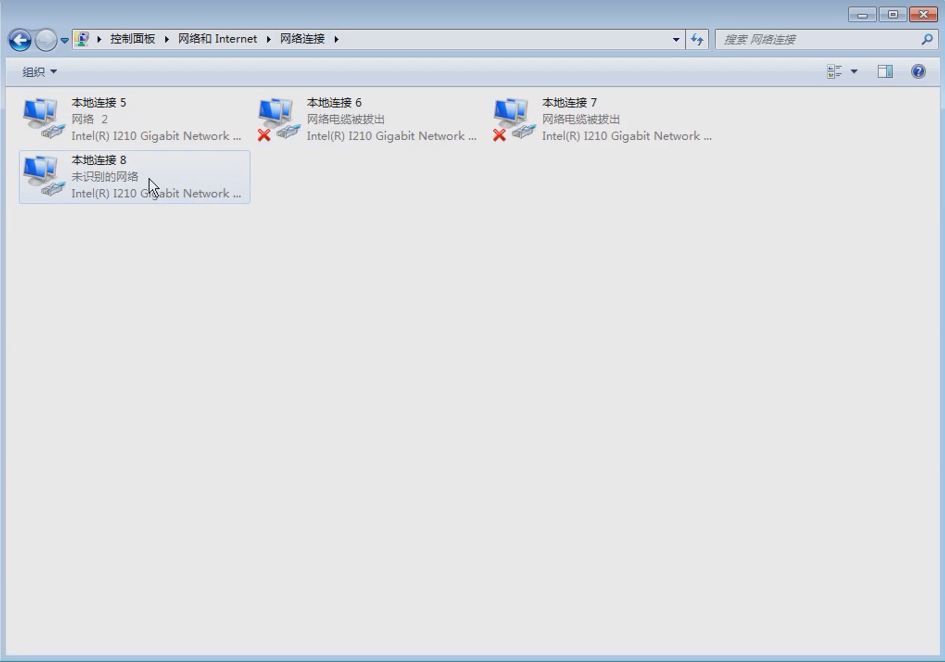

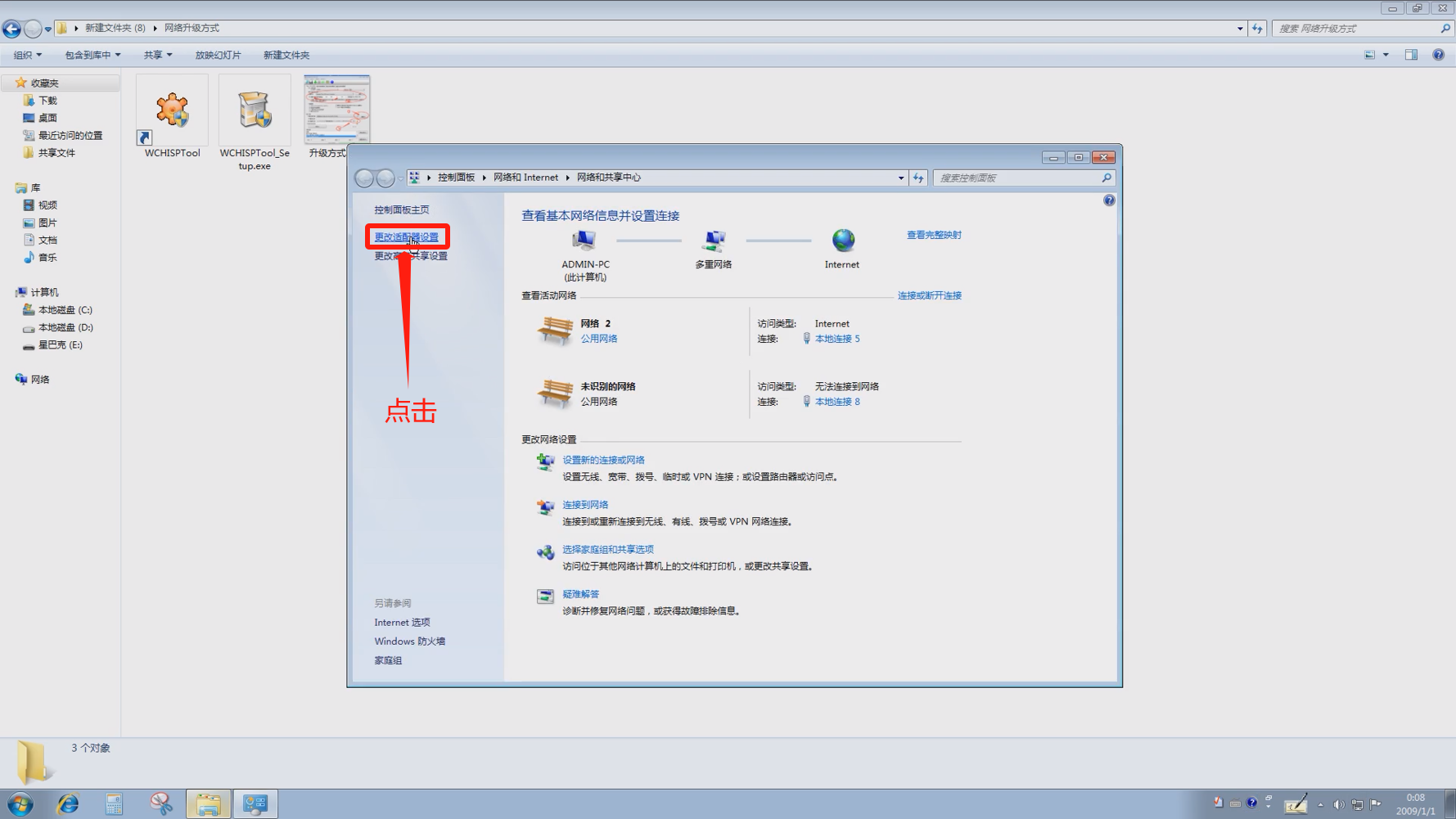

點擊“更改适配器設置”打開網絡連接界面，檢查網絡适配器

如果不确定，可以通過拔插網線的方法進行确認

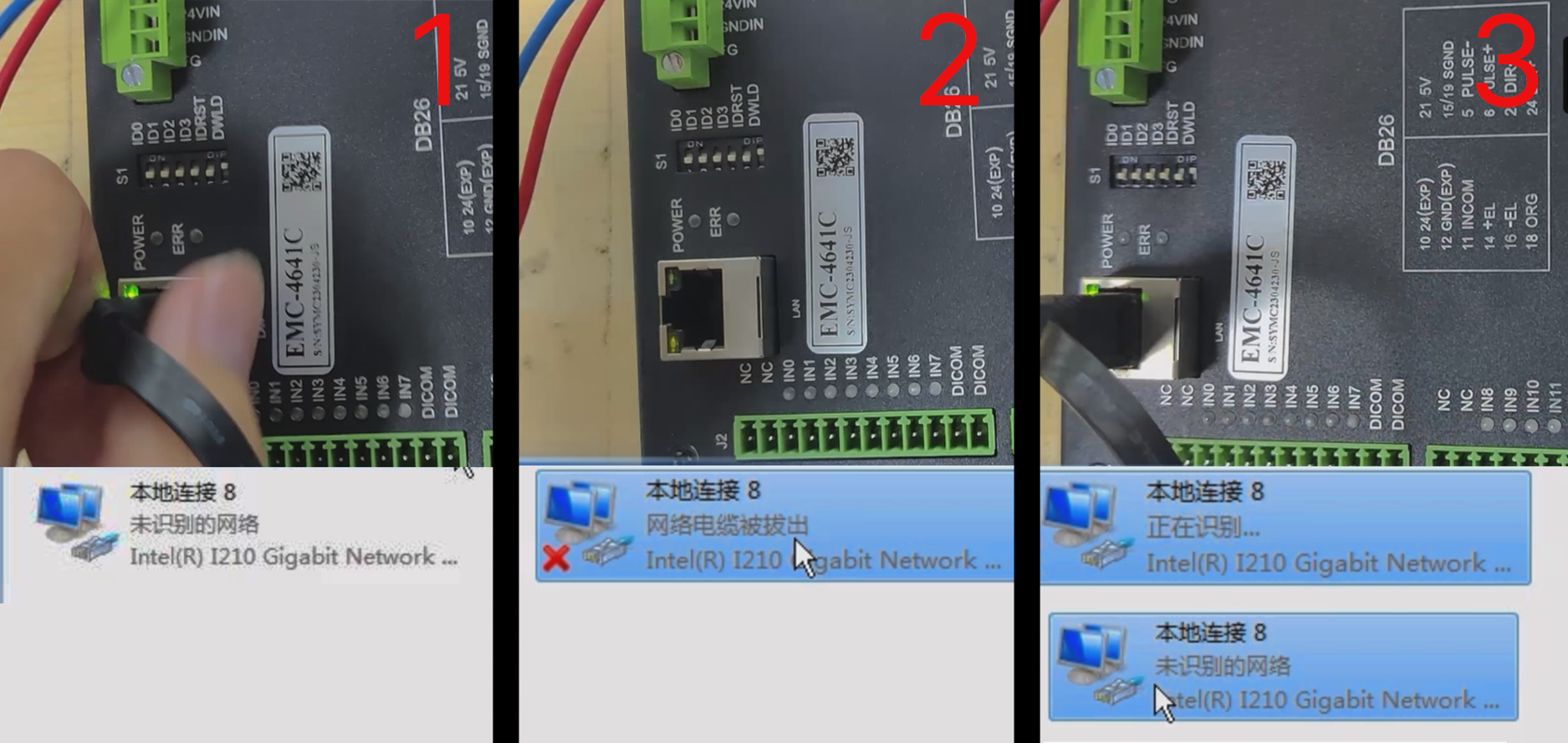

拔下網線，重新接入，可以看到正在重新識别，稍等幾秒連接完成

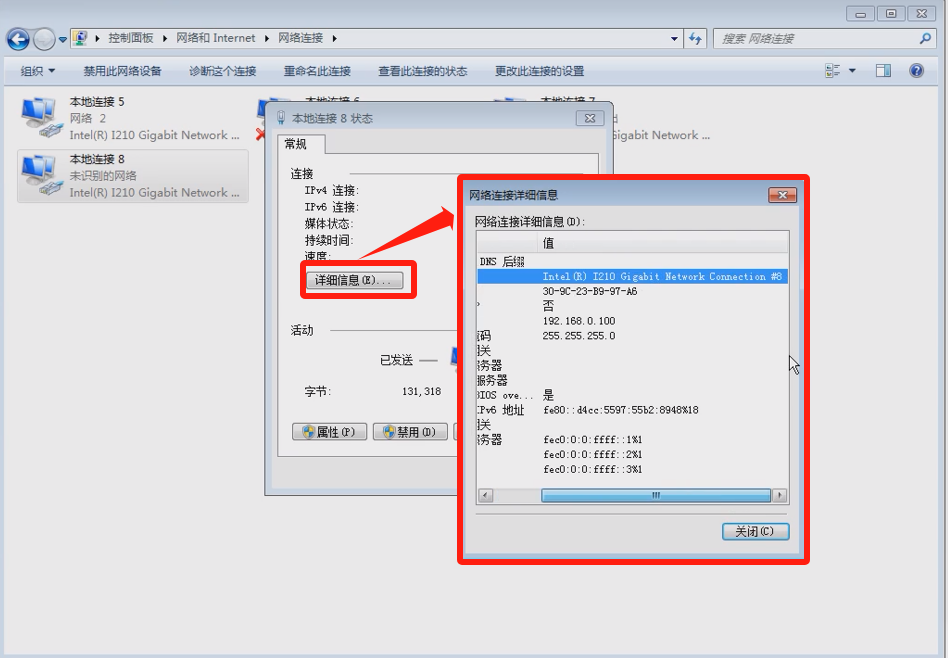

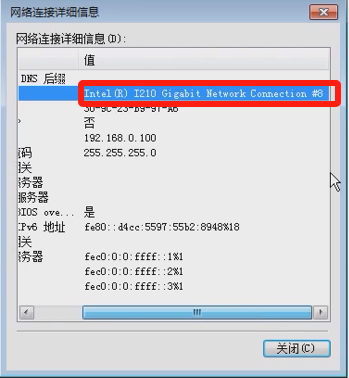

打開詳細信息可以看到更多相關描述

例如可以看到此網口爲(wéi / wèi)#8

下一(yī / yì ／yí)步打開升級軟件，進行升級

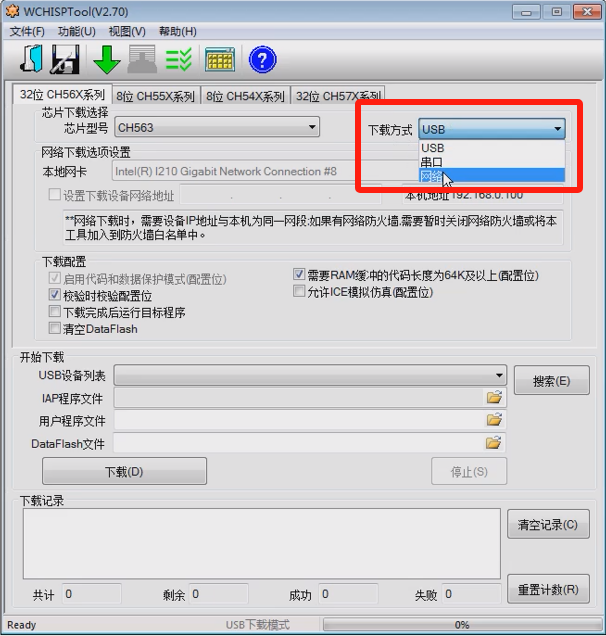

下載方式這選擇“網絡”

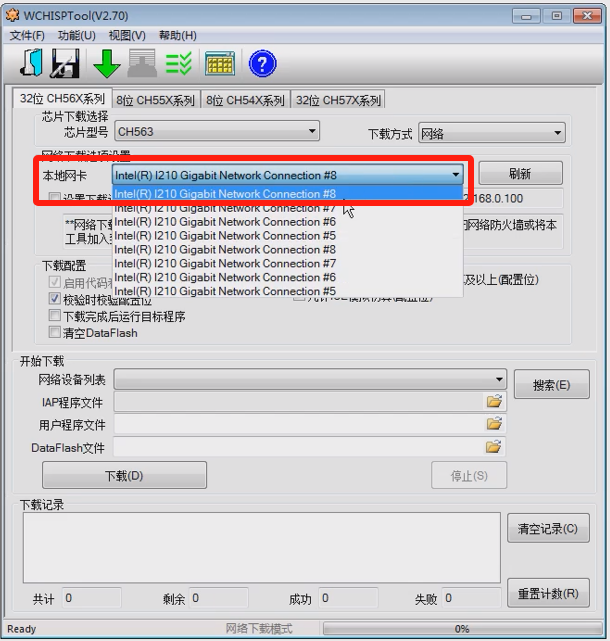

檢查下本地(dì / de)網卡是否是相對應的

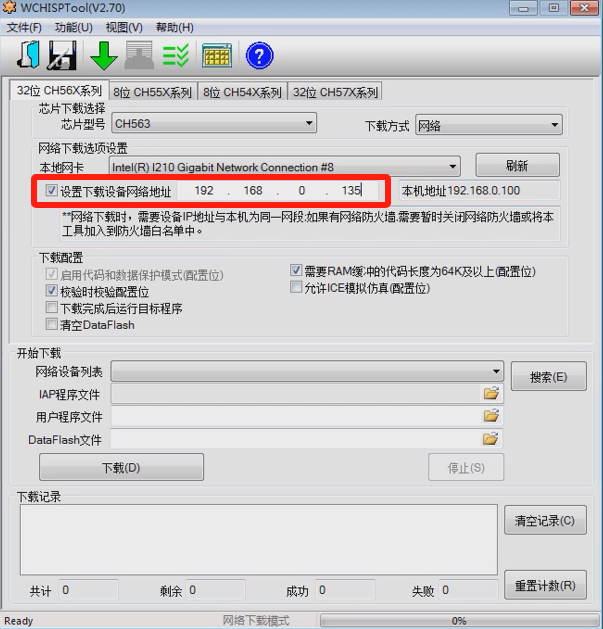

勾選“設置下載設備網絡地(dì / de)址”設置運動控制器IP，輸入192.168.0.135

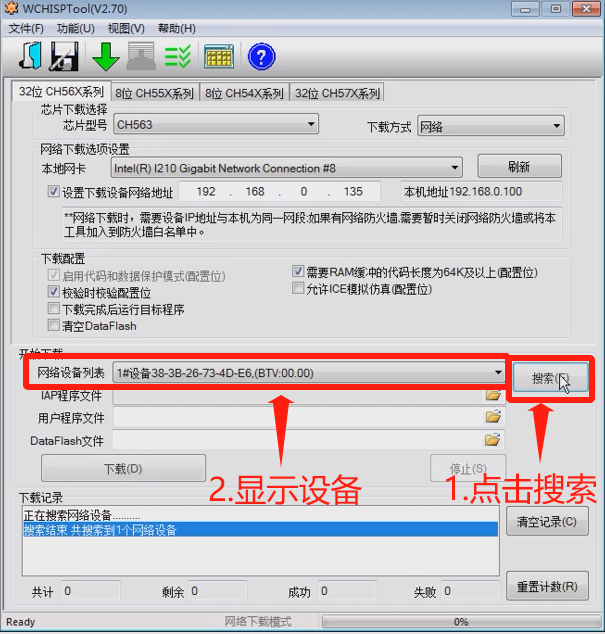

點擊搜索，稍等幾秒後在網絡設備列表會顯示設備

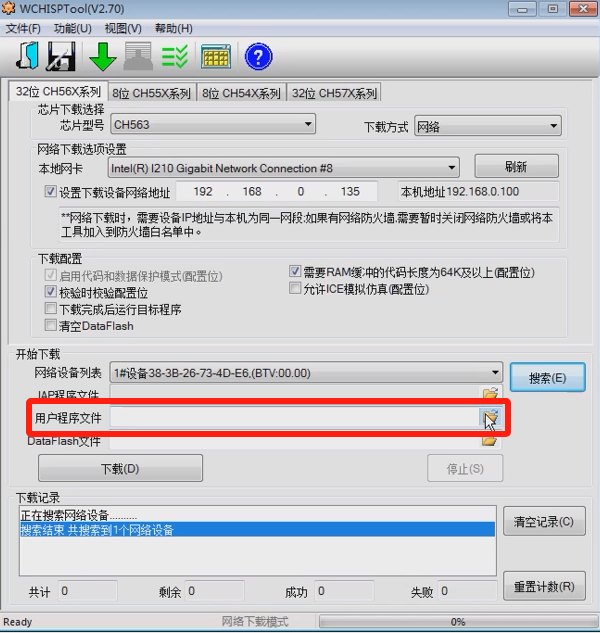

用戶程序文件這，點擊文件夾圖标

然後選擇hex爲(wéi / wèi)後綴的升級文件

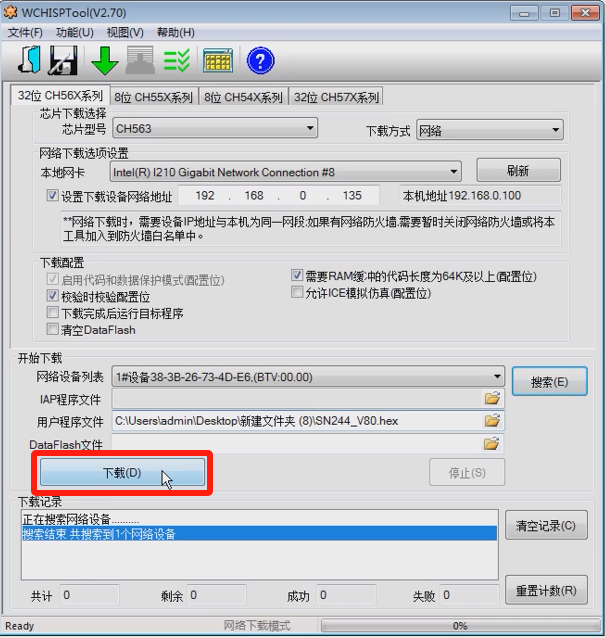

點擊下載

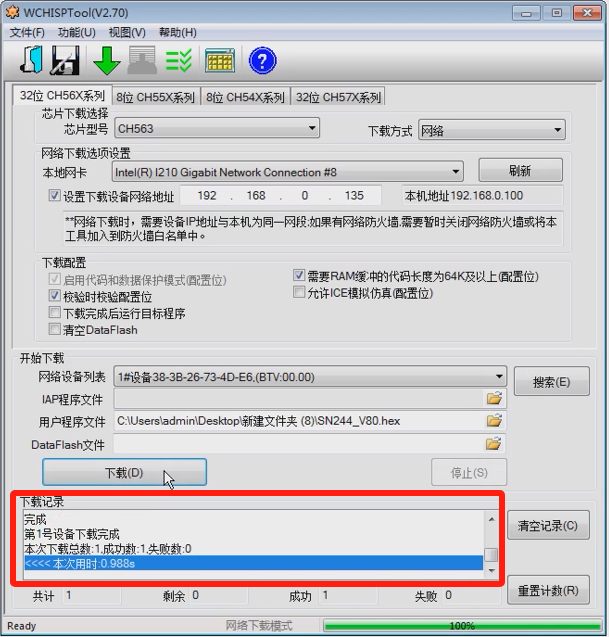

觀察下載記錄窗口，可以看到設備下載完成，表示升級完成。

檢查更新完成後的運動控制器固件版本

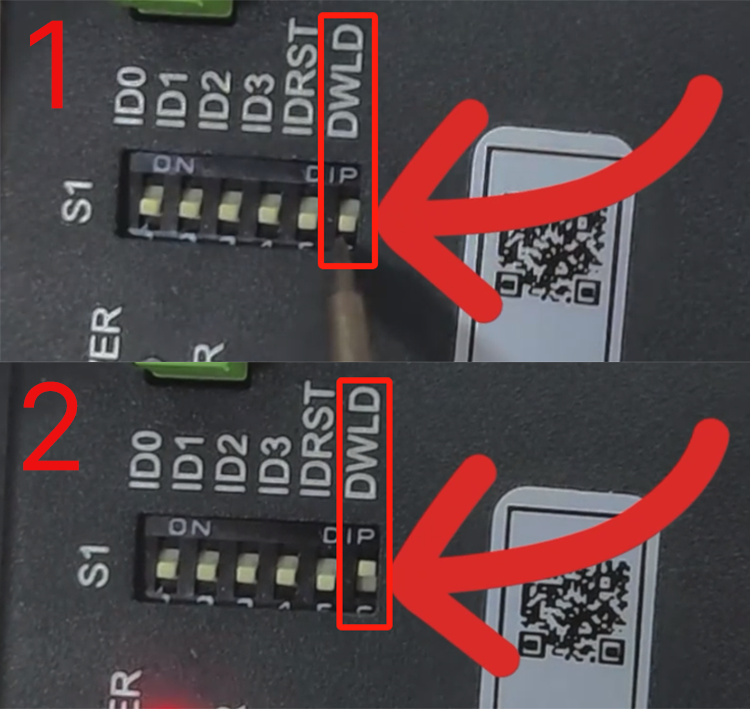

首先将“DWLD”打回OFF

然後拔插重新啓動一(yī / yì ／yí)下

此時POWER電源燈是亮起的狀态

下一(yī / yì ／yí)步，點擊打開ESMTPTest_X64R.exe程序

點擊搜索，程序自動選擇IP爲(wéi / wèi)192.168.0.135的運動控制器（實際操作時候可能會因爲(wéi / wèi)現場情況，IP會有細微不同）

點擊Connest，等待幾秒後在生産狀态信息欄處顯示“模塊連接成功”

點擊獲取版本信息，就可以查看更新後的運動控制器的固件版本。
